ИПРо ИО 102-44 исп.6 Барьер-6

Описание ИПРо ИО 102-44 исп.6 Барьер-6

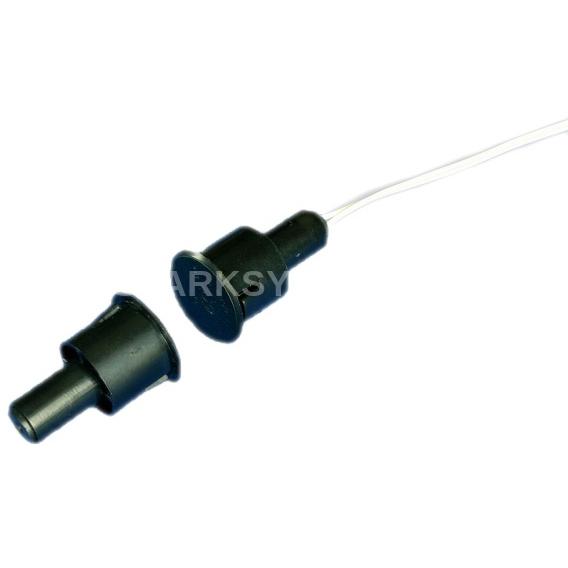

Датчик магнитоконтактный ИО 102-44 исп.6 Барьер-6, врезной, для скрытого монтажа в металлических (магнитопроводящих) конструкциях, конструктивно состоит из 2-х элементов: датчика магнитоуправляемого (геркона) и элемента задающего (магнита), тип применяемого геркона — нормально разомкнутый. а) Подключение одного датчика: б) Подключение двух датчиков: Извещатель рассчитан на непрерывную круглосуточную работу. Извещатель рассчитан на непрерывную круглосуточную работу. При соосном расположении датчика магнитоуправляемого и элемента задающего контакты магнитоуправляемого датчика: - при монтаже на магнитопроводящих конструкциях замкнуты при расстоянии между магнитоуправляемым датчиком и задающим элементом 15 мм и менее, разомкнуты – при расстоянии 20 мм и более; - при монтаже на магнитонепроводящих конструкциях замкнуты при расстоянии между магнитоуправляемым датчиком и задающим элементом 18 мм и менее, разомкнуты – при расстоянии 24 мм и более.

Технические характеристики ИПРо ИО 102-44 исп.6 Барьер-6

• Значение коммутируемых напряжений постоянного или переменного тока: от 0,01 до 72 В.
• Значения коммутируемых токов: от 0,005 до 0,25 А при суммарной мощности на контактах не более 10 Вт.
• Выходное сопротивление замкнутых контактов геркона: не более 0,5Ом при токе пропускания (100±10) мА.
• Условия эксплуатации: - Диапазон температур: от -50 ºС до +50 ºС; - Относительная влажность: 98% при 35 ºС.

Комплект поставки:
1. Датчик магнитоуправляемый - 1 шт.
2. Элемент задающий - 1 шт.
3. Паспорт - 1 шт.
