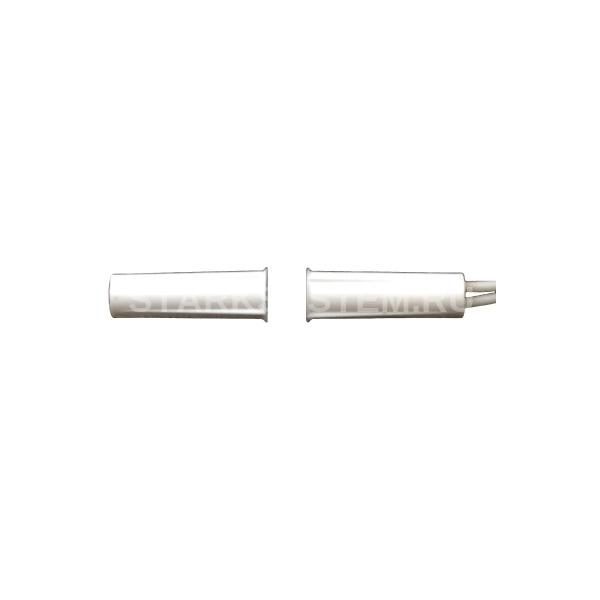

Магнито-контакт ИО 102-47/2

Описание Магнито-контакт ИО 102-47/2

Извещатели охранные точечные магнитоконтактные Магнито-контакт ИО ИО 102-47/2 предназначены для блокировки дверей, окон и других подобных объектов на открывание или смещение из не магнитопроводных материалов с выдачей сигнала «тревога» на приемно-контрольный прибор, устройство оконечное объектовое системы передачи извещений или системы централизованного наблюдения. Конструктивно извещатель состоит из датчика магнитоуправляемого (геркона) и элемента задающего (магнита), выполненных в двух корпусах. Монтаж извещателя Допуск соосности установки геркона и магнита извещателя не должен превышать ±2 мм. В не магнитоактивных конструкциях монтаж извещателя производится в предварительно просверленных отверстиях. Техническое обслуживание В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на:

• отсутствие механических повреждений корпуса;
• исправность электрической изоляции;
• надёжность крепления геркона и магнита;
• надёжность соединения геркона с линией блокировки.
• Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.

Габаритные размеры извещателя Электрическая схема извещателя Комплектность

Комплект поставки извещателя содержит:
1. Датчик магнитоуправляемый - 1 шт.
2. Элемент задающий - 1 шт.
3. Паспорт – 1 шт. на 1 транспортную тару.

Технические характеристики Магнито-контакт ИО 102-47/2

• Тип применяемого геркона: Переключающий
• Диапазон коммутированных напряжений постоянного или переменного тока, В: от 0,05 до 72
• Диапазон коммутированного тока, А: от 0,005 до 0,25 (суммарная мощность на контактах не должна превышать 10 Вт)
• Выходное сопротивление замкнутых контактов геркона, Ом: не более 0,5 (при токе пропускания 100 ± 10 мА)
• Сопротивление разомкнутых контактов, кОм: не менее 200
• При соосном расположении геркона и магнита контакты извещателя на не магнитоактивной поверхности должны быть:: замкнуты при расстоянии L=4мм и менее,
• разомкнуты при расстоянии L=8мм и более
• Наработка до отказа извещателя, часов: не менее 60 000
• Масса датчика / задающего элемента, гр.: не более 3,5 / 4
• Длина вывода, м: 0,17*
• Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
• По устойчивости к климатическим воздействиям извещатель рассчитан для категории размещения III по ГОСТ 54455-2011 в диапазоне температур окружающего воздуха от минус 50°С до +50°С и относительной влажности до 98% при температуре +35°С без конденсации влаги.
• Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015: IP 55
• Извещатель рассчитан на непрерывную круглосуточную работу
• Срок службы, лет: не менее 8 *по согласованию могут поставляться извещатели с другой длиной выводов
