Магнито-контакт ИО 102-555 2НР

Описание Магнито-контакт ИО 102-555 2НР

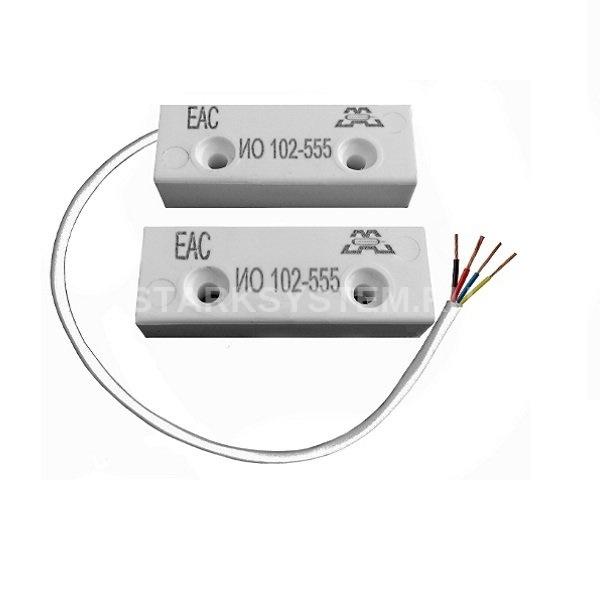

Извещатели охранные точечные магнитоконтактные ИО102-555 (далее извещатели) предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона. Извещатели предназначены для открытой установки на поверхности охраняемой конструкции. Извещатель конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса по форме близкой к прямоугольной. Особенности ИО 102-555 2НР

• Тип применяемого геркона: Два геркона. Нормально разомкнутый контакты 1 и 2, 3 и 4 замыкаются под действием магнита. 1-черный, 2-синий, 3-красный, 4-желтый
• Длина выводов, мм тип провода, количество: 180, КСПВГ 4х0,2
• Расстояние срабатывания, мм, и менее: 20, немагнитопроводящая поверхность, 4, магнитопроводящая поверхность
• Расстояние восстановления, мм, не более: 45, немагнитопроводящия поверхность; 15, магнитопроводящая поверхность
• Корпус: ABS пластик
• Допуск смещения блоков извещателя друг относительно друга - 3 мм.

В комплект поставки извещателя входят:
1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. паспорт – 1 шт на одну партию.

Монтаж извещателя Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации». Техническое обслуживание В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:

• отсутствие механических повреждений корпуса
• надежность крепления датчика и магнита
• исправность электрической изоляции
• надежность подключения датчика к шлейфу сигнализации

Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии. Транспортирование и хранение Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 1 по ГОСТ 15150. Гарантийные обязательства Предприятие-изготовитель гарантирует соответствие извещателя ИО 102-555 требованиям технических условий ПАШК.425119.111ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.
