Описание Магнито-контакт ИП 103-10 (А1)/В

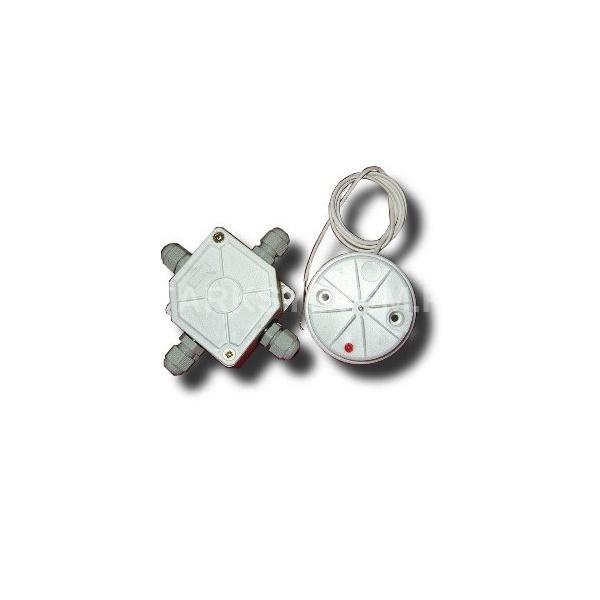

Извещатель пожарный тепловой максимальный ИП 103- 10/ B , (в дальнейшем – извещатель), предназначенный для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружении. Устройство соединительное УС-4-Ех (в дальнейшем – устройство), предназначено для подключения ИП 103-10/В к шлейфу сигнализации. Согласно п.7.4.20 главы 7.4 раздела 7 ПУЭ в пожароопасных зонах могут примениться электрические аппараты и приборы автоматической охранно-пожарной сигнализации, имеющие степень защиты оболочки не менее IP44.
Особенности ИП 103-10 (А1)/В
- Температура срабатывания от 54°С до 65°С
- Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации)
- Степень защиты от внешних воздействий по ГОСТ 14254-96: IP65
Устройство соединительное взрывозащищенное УС-4-Ex в комплект поставки не входит и приобретается отдельно.
Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.
Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям.
Извещатель соответствует требованиям НПБ 76-98, НПБ 85-2000, ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Область применения ИП 103-10/В и УС-4-Ех - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне и связанного искробезопасными внешними цепями с электрическими устройствами, установленными вне взрывоопасной зоны. Взрывозащищенный извещатель
ИП 103-10/В и устройство соединительное УС-4- Ех конструктивно выполнены в пластмассовых корпусах, изготовленных из антистатичного пластика с поверхностным сопротивлением менее 109 Ом/см2.
Взрывозащищенность извещателя ИП 103-10/В обеспечивается видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и выполнением его конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98).
Вид взрывозащиты «искробезопасная электрическая цепь» извещателя достигается за счет его питания по искробезопасной линии связи от искробезопасного источника питания, имеющего Сертификат соответствия ГОСТ Р и Разрешение Федеральной службы экологического, технологического и атомного надзора, а также отсутствия в электрической схеме ИП 103-10-(70°С)/В сосредоточенных индуктивностей и емкостей, ограничения емкости до искробезопасного значения и отсутствия индуктивности в электрической схеме ИП 103-10-(А1)/В, ИП 103-10-(А3)/В со встроенной электронной платой индикации до искробезопасного значения, что соответствует требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99).
Технические характеристики Магнито-контакт ИП 103-10 (А1)/В
- Тип извещателя: 2-х проводный
- Маркировка по взрывозащите: 1ExibIIBT6
- Температура срабатывания, °С: 54…65 (А1)
- Световая индикация: "Пожар"
- Напряжение питания, B:
- по шлейфу сигнализации: 10…30
- Ток потребления, мА:
- в дежурном режиме: 0.03
- в режиме «ПОЖАР»: 10
- Габаритные размеры, мм:
- диаметр: 108
- высота: 34
- Степень защиты: IP65
- Диапазон рабочих температур, °С: -40…+50
- Масса, не более, кг: 0.1
