Болид ШКП-10(IP54)

Код товара: 1472359

Розн. цена: 30 714 руб

Ваша цена: 29 434 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Болид ШКП-10(IP54)

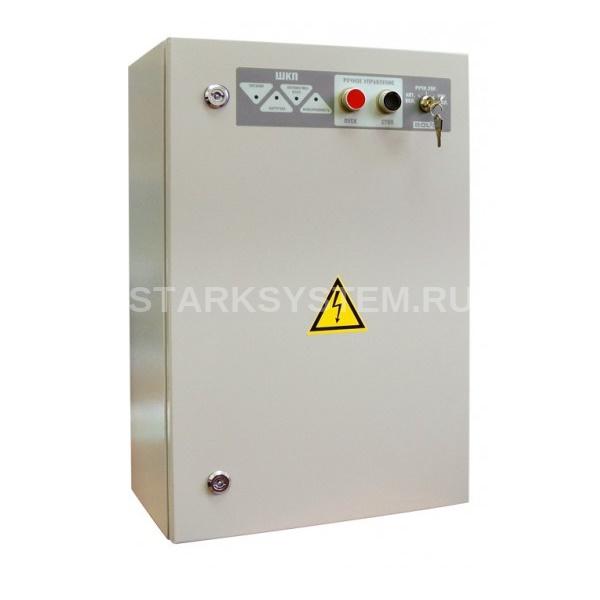

Шкафы контрольно-пусковые Болид ШКП-10(IP54) Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В. Особенности:

Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Схема питания ШКП в составе ППУ.

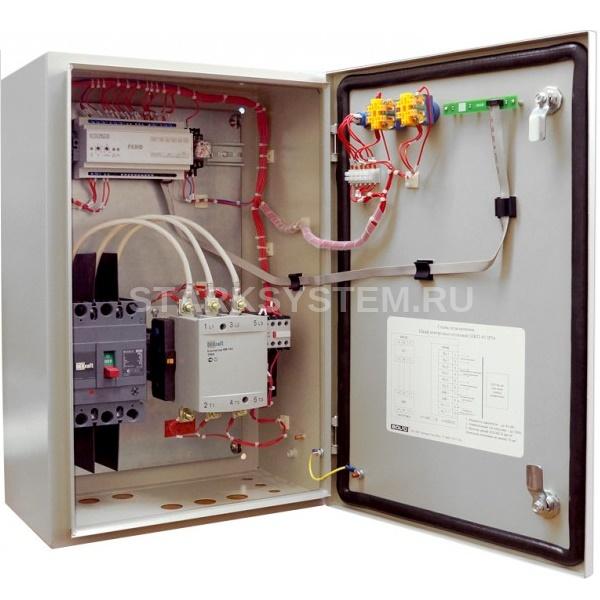

Внутреннее устройство шкафа

Шкаф конструктивно выполнен в металлическом корпусе, внутри которого размещены: 1 – выключатель автоматический (QF1); 2 – контактор (А3); 3 – реле контроля напряжений и фаз (РКНФ) (А1); 4 – замок электромеханический (S1); 5 – кнопка управления «Стоп» (S2); 6 – кнопка управления «Пуск» (S3); 7 – плата индикации (А2); 8 – клемма «Нейтраль» (N); 9 – клемма «Заземление» (PE). 10 – группа переходных клемм (А5). Вариант подключения шкафа при эксплуатации с трехфазной нагрузкой и блоком Поток-3Н

Комплект поставки

Шкаф контрольно-пусковой ШКП-10 IP54 – 1 шт.
Паспорт АЦДР.425412.005-01 IP54 ПС – 1 экз.
Шуруп 1-5x70.019 – 4 шт.
Дюбель 10x60 K – 4 шт.
Ключ к электромеханическому замку – 2 шт.
Ключ к корпусу – 2 шт.
Кабельный ввод PG-11 – 4 шт.
Упаковка – 1 шт.
