Тахион АПВС-11

Описание Тахион АПВС-11

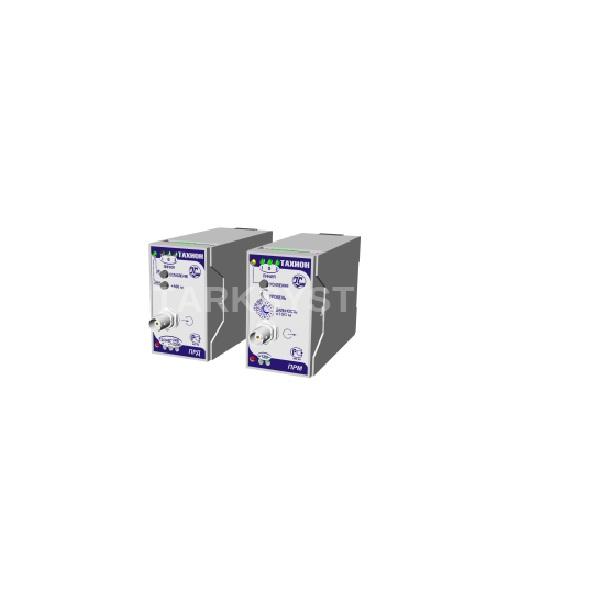

Аппаратура передачи видеосигнала Тахион АПВС-11 предназначена для передачи полного черно-белого или цветного видеосигналов в реальном времени по витой паре телефонного кабеля ТППэп (экранированного) и ему подобным, как по вновь прокладываемым трассам, так и по свободным витым парам местных телефонных линий.

Аппаратура разработана под отечественные магистральные кабели, для российских условий эксплуатации и имеет встроенную систему защиты со стороны линии связи от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий

Аппаратура АПВС-11 обеспечивает передачу видеосигнала по кабелю типа ТППэп Nx2x0.5 на расстояние от 0 м до 2,2 км и позволяет оператору на объекте самостоятельно производить выбор рабочей дальности с точностью 100 метров.

C помощью трех комплектов АПВС-11 можно построить линию с максимальной протяженностью 4,5 км, состоящую из трех участков, при этом максимальная длина участка не должна превышать 1,5 км.

Имеются регулироки баланса линии связи "БАЛАНС", уровня выходного видеосигнала "УРОВЕНЬ" и переключатель "ДАЛЬНОСТЬх100 м". При выпуске готового комплекта АПВС-11 на предприятии аппаратура калибруется на физической витой паре кабеля ТППэп 5х2х0,5. Регулировка уровня выходного сигнала позволяет компенсировать неучтенные потери в кабеле и выровнять уровни видеосигналов от различных камер на видеовходах аппаратуры коммутации и регистрации. Балансировка линии связи служит для уменьшения влияния перекрестных помех с соседних пар проводов при передече видеосигнала в многопарном кабеле, используемом для других целей.

Технические характеристики Тахион АПВС-11

• Напряжение питания поставляемого комплекта: передатчик: Основное: 220В AC +10/-15%; устанавливается пользователем переключателями на плате 24В АС; 12В DC / 24В DC ±10%. Приемник: 12 В DC ±10%
• Потребление комплекта стандартного исполнения: передатчик (от сети 220 В 50 Гц): не более 1 Вт; приемник (при питании 12 В DC): не более 70 мА
• Входное сопротивление (передатчик): 75 Ом;
• Номинальное входное напряжение видеосигнала: 1 В;
• Дальность передачи видеосигнала по кабелю типа ТППэп Nx2x0,5 (0,4) с фиксированной настройкой на заданную дальность: от 0 до 2200 м;
• Выходное сопротивление (приемник): 75 Ом;
• Номинальное выходное напряжение видеосигнала: 1 В при нагрузке 75 Ом;
• Диапазон регулировки уровня выходного видеосигнала: ±30%
• Спектр рабочих частот: 50 Гц - 6 МГц
• Неравномерность частотной характеристики на всем диапазоне (50Гц – 6МГц): не более 1 дБ;
• Дипазон рабочих температур: -40° …+50°С;
• Габаритные размеры передатчика, приемника: 45 х 75 х 110 мм.
