Болид ШКП-110(с УПП)

Описание Болид ШКП-110(с УПП)

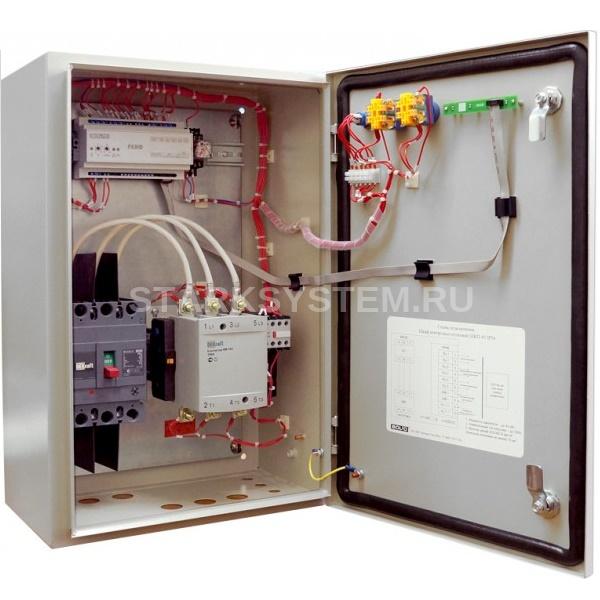

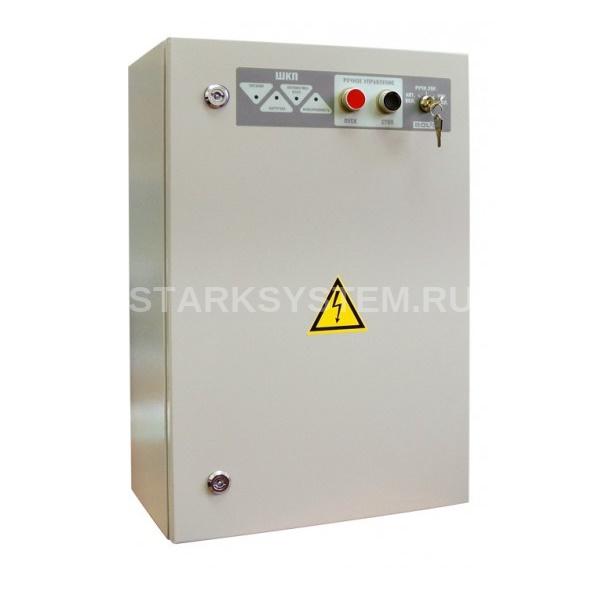

Шкафы контрольно-пусковые Болид ШКП-110(с УПП) Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В. Особенности:

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
• Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
• 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Схема питания ШКП в составе ППУ. Схема электрическая подключения шкафа «ШКП-110» при эксплуатации Схема соединений Комплект поставки

1. Шкаф контрольно-пусковой – 1 шт.
2. Паспорт АЦДР.425412.005-06 УПП ПС – 1 экз.
3. Упаковка – 1 шт.
4. Шуруп 1-8x70.019 ГОСТ 1144-80 – 4 шт.
5. Трубка термоусаживаемая PBF жёл. 38,0/19,0 – 0,15 м
6. Трубка термоусаживаемая PBF кр. 38,0/19,0 – 0,15 м
7. Трубка термоусаживаемая PBF зел. 38,0/19,0 – 0,15 м
8. Ключ к дверце шкафа – 2 шт.
9. Ключ к электронному замку управления S216-J – 2 шт.
10. Дюбель 12х60 S – 4 шт.
11. Герметичные кабельные вводы PG-29 чёр. (до Ø 24 мм) – 8 шт.
12. Сигнальные кабельные вводы PG-9B (до Ø 8 мм) – 2 шт.
13. Паспорт на УПП 3RW40736BB44 – 1 экз.
14. Кронштейн для крепления шкафа на стену – 4 шт.
15. Болт для крепления кронштейна 8x16 – 4 шт.
16. Гайка М8 – 4 шт.
