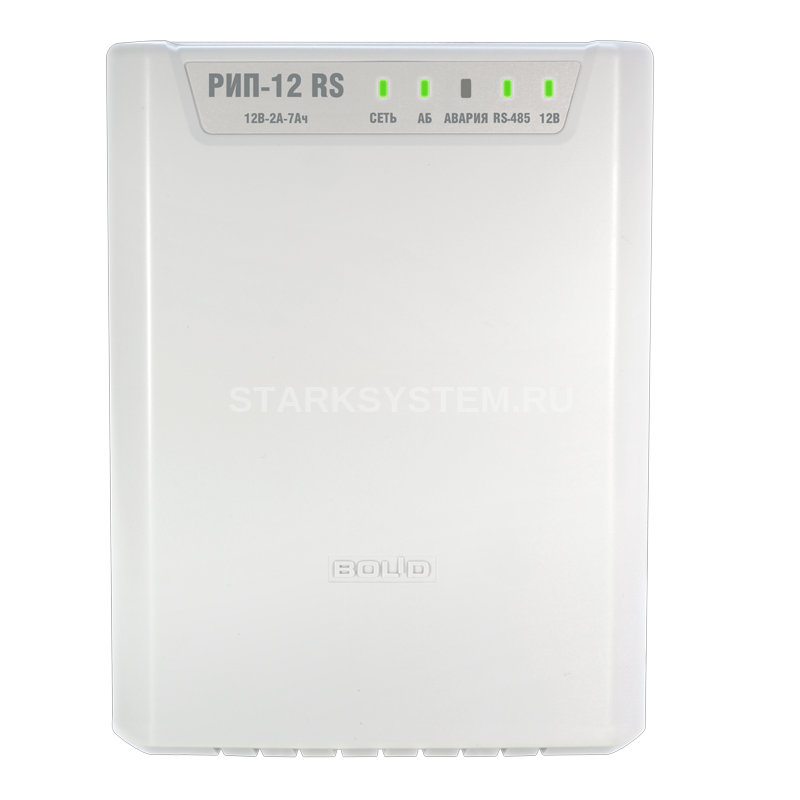

Болид РИП-12 исп. 54 (РИП-12-2/7П2-Р-RS)

Описание Болид РИП-12 исп. 54 (РИП-12-2/7П2-Р-RS)

Резервированный источник питания Болид РИП-12 исп. 54 (РИП-12-2/7П2-Р-RS) предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи. РИП обеспечивает отключение батареи от нагрузки во избежание её недопустимой разрядки. РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения. РИП обеспечивает защиту от коротких замыканий клемм подключения батареи с сохранением выходного напряжения при работе от сети. РИП обеспечивает световую индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд батареи, короткое замыкание или перегрузка на выходе, отсутствие батареи, отключение батареи при её разряде, а также возможных неисправностей РИП в процессе эксплуатации. РИП обеспечивает измерения сетевого напряжения, выходного напряжения, напряжения на батарее и выходного тока (тока нагрузки). РИП обеспечивает передачу измеренных значений напряжений и тока, а также сообщений о текущем состоянии на сетевой контроллер (пульт «С2000М» или компьютер с установленным ПО АРМ «Орион Про») по интерфейсу RS-485. РИП обеспечивает контроль температуры внутри корпуса изделия, а также ограничение напряжения и тока зарядного устройства (ЗУ) для оптимального заряда батареи. РИП передаёт измеренное значение температуры по запросу в текстовом виде. РИП обеспечивает контроль состояния батареи и цепей её подключения (путём сравнения с максимально допустимым внутренним сопротивлением этой цепи). РИП должен эксплуатироваться в местах, защищённых от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях. По устойчивости к климатическим воздействиям РИП соответствует исполнению УХЛ, категории размещения 3 по ГОСТ 15150-69, но для работы в диапазоне температур от 263 до 313 К (от минус 10 до +40 °С) и относительной влажности до 90 % при температуре 298 К (+25 °С). По устойчивости к механическим воздействиям РИП соответствует группе исполнения LX по ГОСТ 12997-84 – вибрация в диапазоне частот от 1 до 35 Гц при ускорении до 4,9 м/с2 (0,5 g). Особенности:

• Передача событий на пульт "С2000М" или АРМ "Орион Про":     "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)     "Перегрузка источника питания" (выходной ток РИП более 3,5 А)     "Неисправность ЗУ" (зарядное устройство не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)     "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)     "Неисправность батареи" (напряжение АБ ниже нормы или не подключена)     "Разряд батареи" (напряжение на АБ ниже 11В)     "Ошибка теста АКБ" (внутреннее сопротивление АБ выше предельно допустимого)     "Требуется обслуживание" (время наработки АБ истекло)     "Тревога взлома" (корпус РИП открыт)     "Отключение выходного напряжения"
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":     напряжения в сети     напряжения на АБ     напряжения на выходе     тока нагрузки     температуры внутри корпуса     степени заряда АБ     емкости АБ
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:     превышения выходного напряжения,     перегрузок по выходу     "переполюсовки" АБ     замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:     автоматическая проверка состояния АБ тестовой нагрузкой     отключение АБ при ее разряде и превышении допустимого напряжения     автоматическая защита от перезаряда АБ при повышенной температуре внутри корпуса     контроль тока и напряжения ЗУ     определение степени заряженности АБ     расчет времени работы в резервном режиме с учетом реального тока нагрузки     программируемый таймер-счетчик времени наработки АБ
• Световая индикация и звуковая сигнализация:     наличие сетевого напряжения в сети     выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)     наличие или нарушение связи по интерфейсу RS-485     короткое замыкание или перегрузка по выходу     заряд АБ     необходимость замены АБ или проведения технического обслуживания     отключение АБ при её разряде     неисправность ЗУ     отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, таймера-счетчика времени наработки АБ с помощью программы UPROG

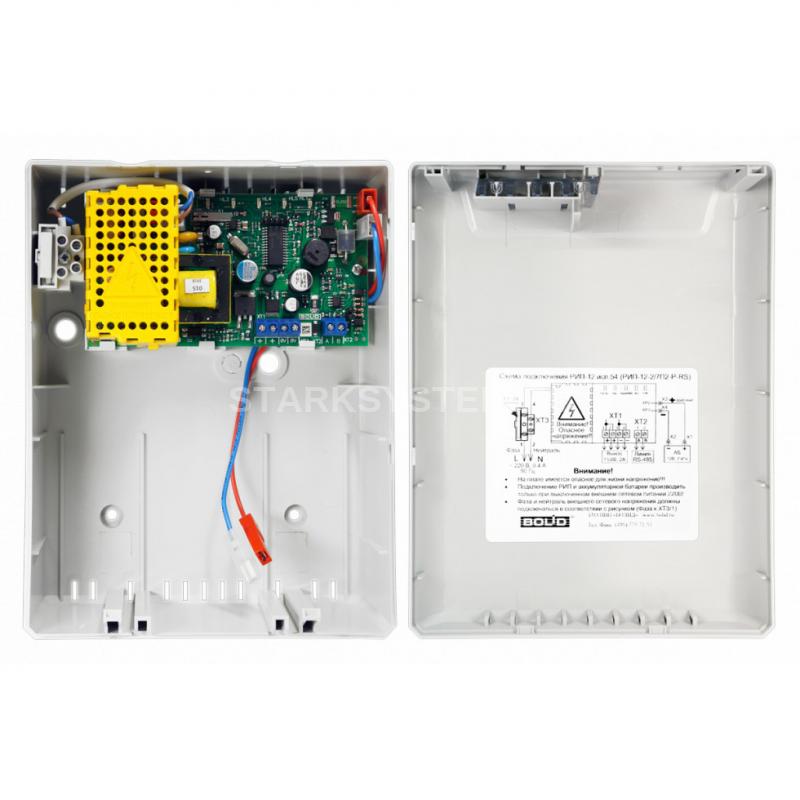

Схема подключения: Комплект поставки

1. Резервированный источник питания – 1 шт.
2. Этикетка АЦДР.436534.004-02 ЭТ – 1 экз.
3. Вставка плавкая ВПТ6-10 (2 А) – 1 шт.
4. Шуруп 1-4х30.20.019 ГОСТ 1144-80 – 4 шт.
5. Дюбель 8х30S – 4 шт.
6. Изолятор проходной GM-3 – 2 шт.
7. Упаковочная тара – 1 шт.

Пример расшифровки названия РИП
