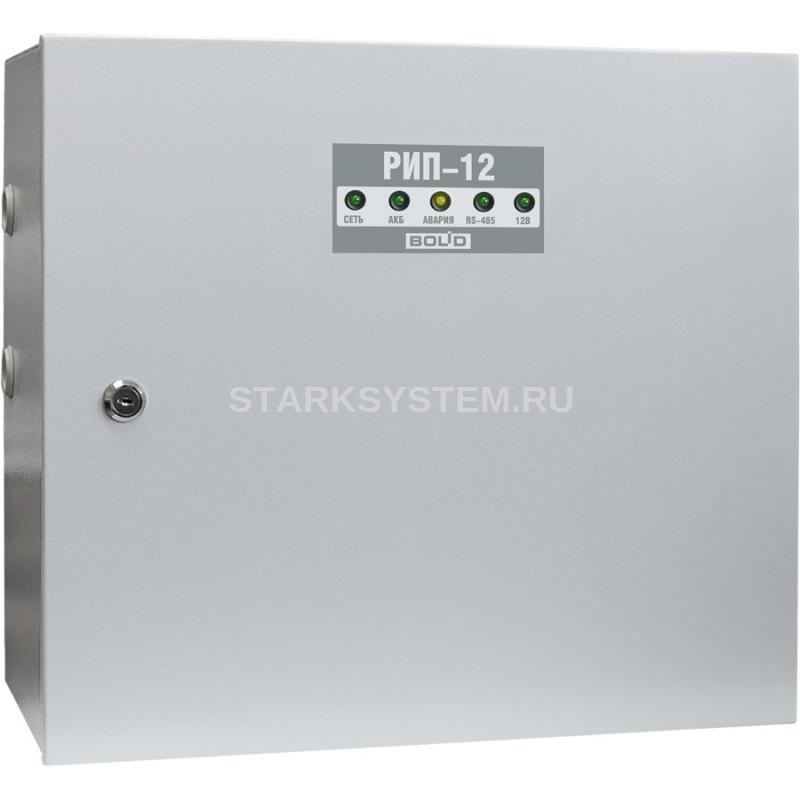

Описание Болид РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS)
Резервированный источник питания «Болид РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS)» предназначен для питания извещателей, приборов охранно-пожарной сигнализации, СКУД и пожарной автоматики в составе ИСО "Орион".
Особенности:
Передача событий на пульт "С2000М" или АРМ "Орион Про":
"Сброс прибора" (при включении питания РИП);
"Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
"Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
"Перегрузка источника питания" (выходной ток РИП более 7,5 А);
"Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
"Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
"Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
"Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
"Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
"Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
"Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
"Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
"Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
"Тревога взлома" (корпус РИП открыт);
"Восстановление зоны контроля взлома" (корпус РИП закрыт);
"Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
"Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
Напряжение в сети;
Напряжение на каждой АБ;
Напряжение на выходе;
Ток нагрузки;
Температуры внутри корпуса РИП.
Расширенный диапазон входного напряжения сети.
Защита с автоматическим восстановлением работоспособности от:
Превышения выходного напряжения;
Перегрузок по выходу;
"Переполюсовки" АБ;
Замыкания клемм подключения АБ.
Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
Измерение общей емкости установленных АБ;
Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
Программируемый таймер-счетчик времени наработки АБ;
Отключение АБ при ее разряде и превышении допустимого напряжения;
Контроль тока и напряжения зарядного устройства (ЗУ).
Световая индикация и звуковая сигнализация:
Наличие сетевого напряжения;
Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
Наличие или нарушение связи по интерфейсу RS-485;
Короткое замыкание или перегрузка по выходу;
Заряд АБ;
Необходимость замены АБ или проведения технического обслуживания;
Отключение АБ при ее разряде;
Неисправность ЗУ;
Отключение выхода РИП в аварийных ситуациях.
Энергонезависимый буфер событий.
Релейный выход для сигнала "Неисправность".
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.
Технические характеристики Болид РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS)
- Тип устройства: Источник вторичного электропитания резервированный
- Световая индикация: "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
- Диагностические выходы^ тип "СК": "Неисправность"
- Напряжение питания, B:
- от сети переменного тока: 225 ВА
- Потребляемый ток:
- при питании от сети переменного тока, А: 1.5
- при питании от резервного источника питания, А: 0.07
- Выходное напряжение, В:
- при питании от сети переменного тока: 13…14.2
- при питании от аккумуляторной батареи: 9.5…13.5
- Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 80
- Выходной ток, А:
- номинальный при наличии основного питания: 6
- максимальный при наличии основного питания: 8
- Тип используемого аккумулятора: 12В 40 Ач
- Количество аккумуляторов, шт: 2
- Защита от короткого замыкания: Есть
- Защита аккумулятора от глубокого разряда: Есть
- Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 9.6…10.8
- Степень защиты: IP30
- Диапазон рабочих температур, °С: от -10 до +40
- Габаритные размеры (ШхВхГ), ммЖ 450х400х210
