Оникс Тромбон УМ-120

Описание Оникс Тромбон УМ-120

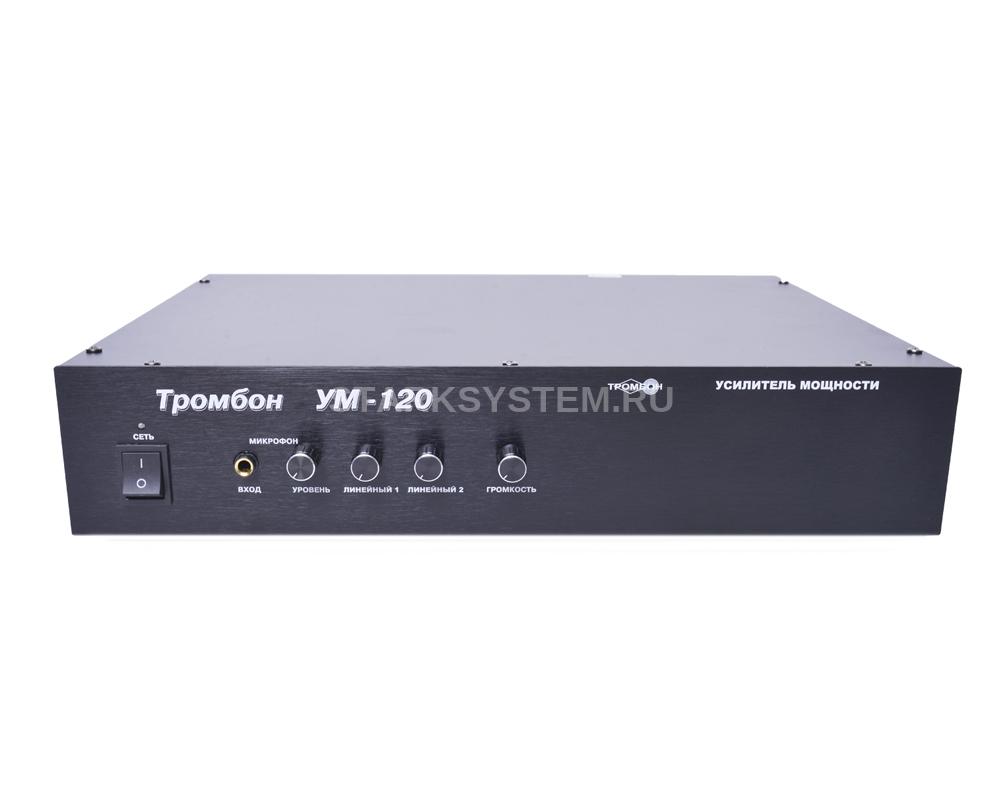

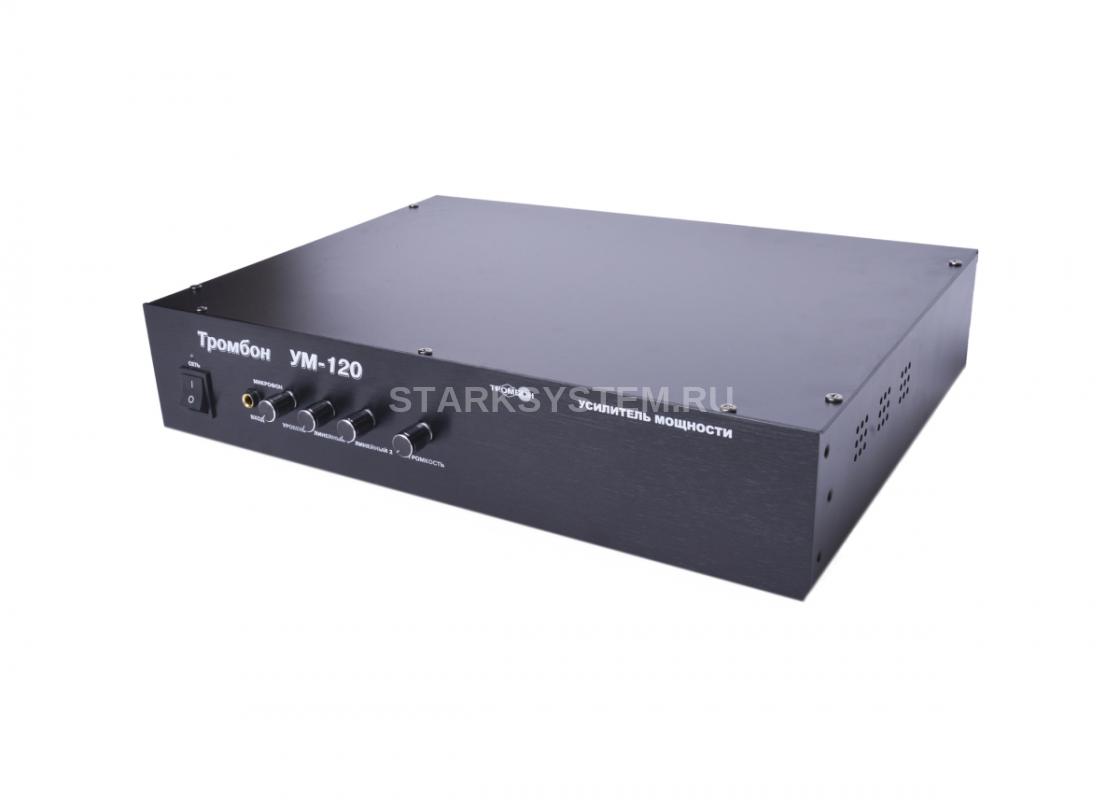

Усилитель мощности «Тромбон УМ-120» предназначен для использования в составе систем оповещения людей о пожаре в зданиях и сооружениях. Усилитель может применяться в системах звукового вещания и радиотрансляции. Номинальная выходная мощность 120 Вт, диапазон воспроизводимых частот 100-20000Гц, выходное напряжение 30, 70, 100, 120 В, 1 микрофонный вход, 2 линейных входа, 1 вход оповещения, 1 выход оповещения, основное питание 220В(AC) / резервное питание 24В(DC), потребляемая мощность от сети переменного тока 150 Вт, высота корпуса 2U 19" для установки в стойку или настольного исполнения, габариты 483*285*88 мм, вес 7,5 кг. Усилитель имеет встроенную защиту от перегрузки. В качестве источников резервного питания рекомендуется блок резервного питания Тромбон БП-07. Передняя панель усилителя

1. Клавиша «СЕТЬ» включения усилителя.
2. Индикатор включения питания усилителя и аварии.
3. Вход не симметричного микрофона.
4. Регулятор уровня сигнала не симметричного микрофона.
5. Регулятор уровня сигнала линейного входа 1.
6. Регулятор уровня сигнала линейного входа 2
7. Регулятор общего уровня сигнала

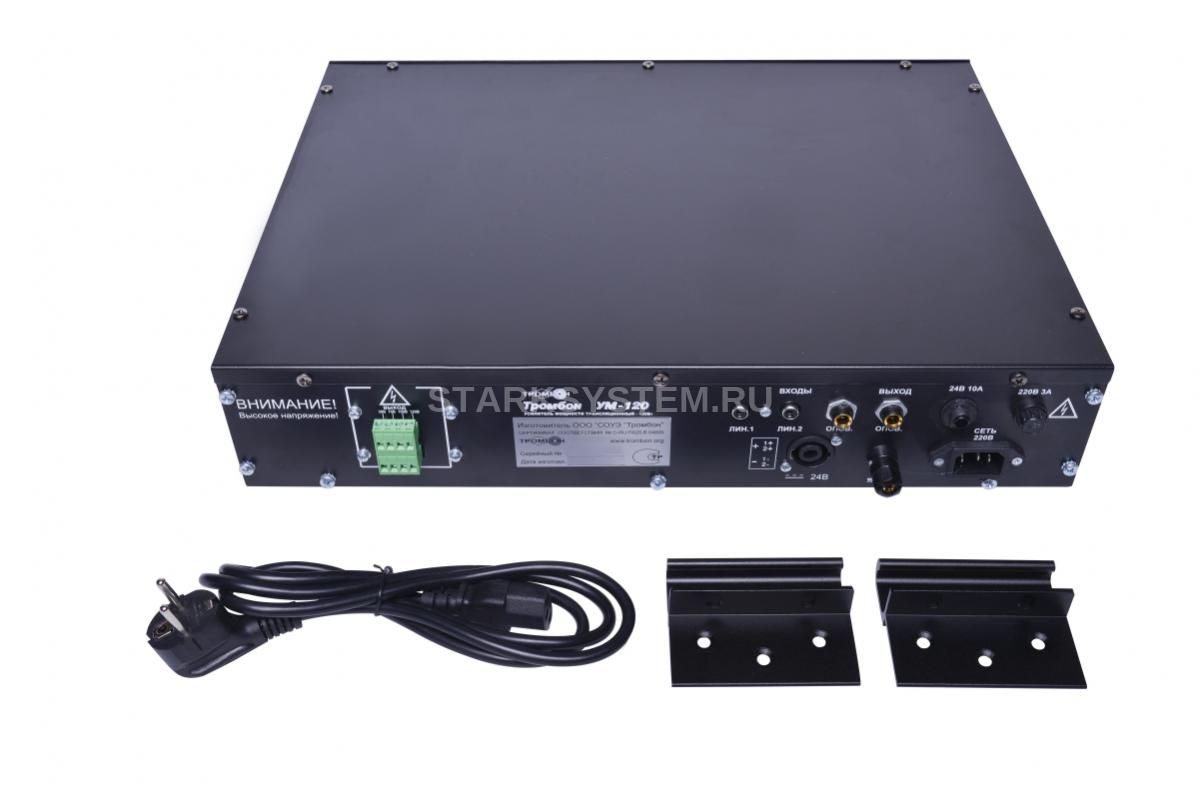

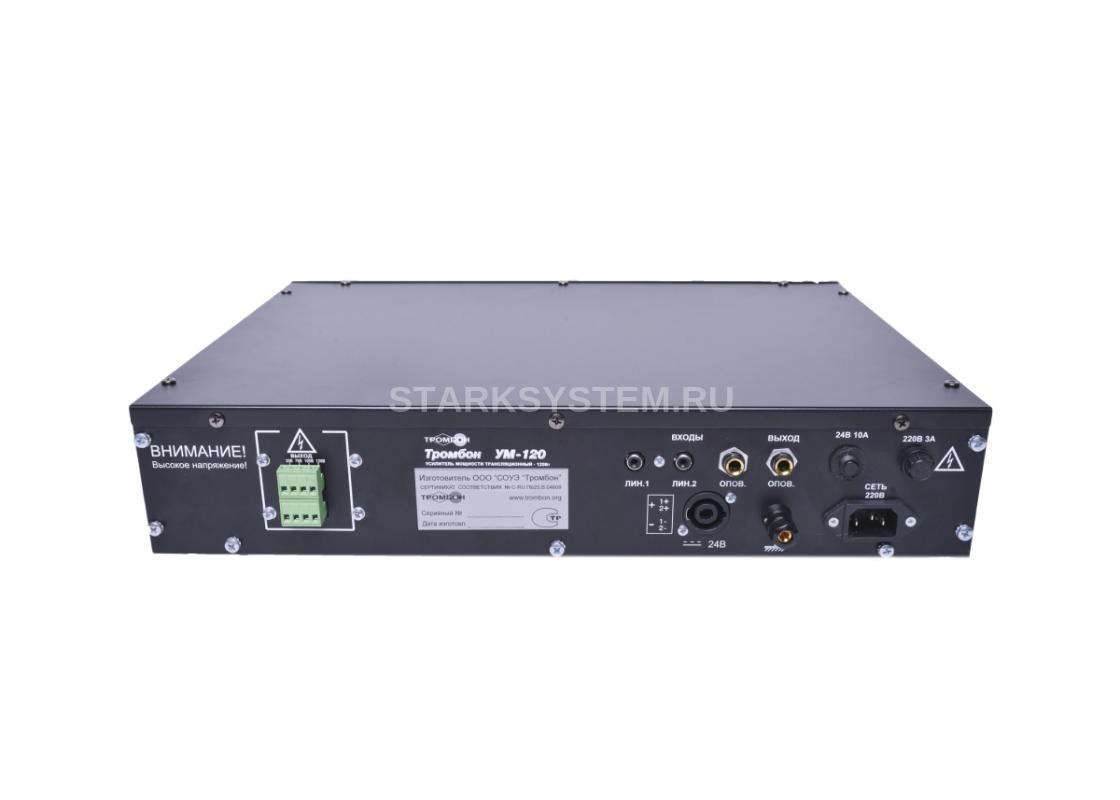

1. Линейный вход 1.
2. Вход пожарного оповещения.
3. Линейный вход 2.
4. Выход пожарного оповещения (задействуется при установке нескольких усилителей в системе пожарного оповещения).
5. Разъёмы подключения нагрузки.
6. Разъёмы подключения нагрузки.
7. Разъём подключения резервного источника питания.
8. Предохранитель защиты резервного блока питания усилителя.
9. Клемма подключения заземления.
10. Вилка для подключения к питающей сети 230 В.
11. Предохранитель питающей сети 230 В.

Технические характеристики Оникс Тромбон УМ-120

• Артикул: НФ-00001331
• Входы для подключения источников сигнала: 4
• Вес, кг: 7,5
• Габариты, мм: 438 х 285 х 88 / 2U
• Напряжение питания, В: 195 - 253 / 50Гц(+/-1Гц)
• Потребляемая мощность, Вт: 150
• Номинальная выходная мощность, Вт: 120
• Номинальное выходное напряжение трансляции, В: 30, 70, 100, 120
• Номинальный диапазон частот, Гц: 100 - 20000
• Неравномерность АЧХ, дБ: 3
• Коэффициент нелинейных искажений, %: 0,1
• Напряжения питания резервное, В: = 24 В
• Тип оборудования: Усилитель мощности
