Описание СКАТ СКАТ-1200У (95)

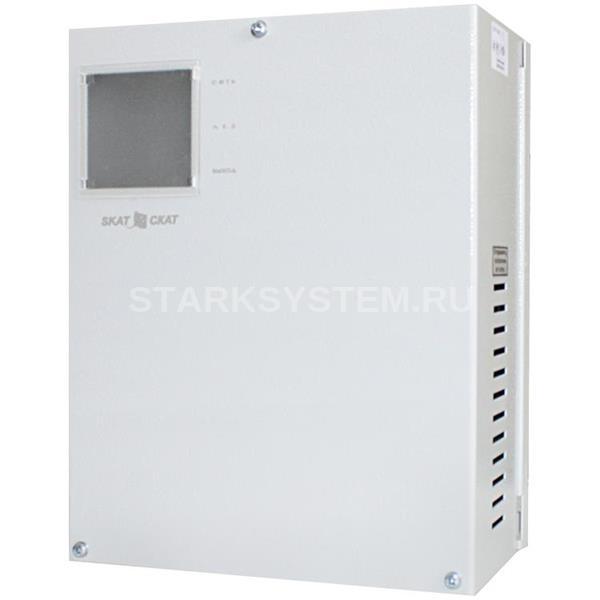

Источник бесперебойного питания СКАТ-1200У - 12 В, 5,5 А, кратковременно и в режиме резерва до 6,5 А, корпус под АКБ 17 Ач.
Источник обеспечивает:
световую индикацию наличия напряжения электрической сети;
световую индикацию наличия выходного напряжения;
световую индикацию наличия АКБ;
световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»;
резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы;
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме согласно п. 6, 8);
автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п. 3);
защиту от короткого замыкания клемм АКБ;
защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
возможность подключения к источнику Скат-1200У источника резервного питания Скат-1200Р20, предназначенного для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено.
режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети.
выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек.
возможность диагностики источника через диагностический разъем.
Технические характеристики СКАТ СКАТ-1200У (95)
- Постоянное выходное напряжение, В:
В режиме «Основной»: 13,2…13,95
В режиме «Резерв»: 10,5…12,5
- Номинальный ток нагрузки в режиме «Основной», А: 5,5
- Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А: 6,5
- Максимальный ток нагрузки в режиме «Резерв», А: 6,5
- Напряжение питающей сети переменного тока (50±2)Гц, В: 170…242
- Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В: 11…11,5
- Величина напряжения сети перехода в режим «Резерв», В: 0…170
- Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В: 10,5…11
- Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
- Ток заряда АКБ, А: 1±0,2
- Рекомендуемая емкость АКБ, Ач: 17
- Тип аккумулятора: соответствует стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В
- Количество аккумуляторов в батарее, шт: 1
- Мощность, потребляемая от сети переменного тока, ВА, не более: 160
- Габаритные размеры, ШхВхГ, мм: 230х285х120
- Масса без АКБ НЕТТО (БРУТТО), кг, не более: 2,45 (2,7)
- Рабочие условия эксплуатации:
температура окружающей среды от -10 до +40 °С
относительная влажность воздуха не более 90 % при температуре +25 °С
отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
