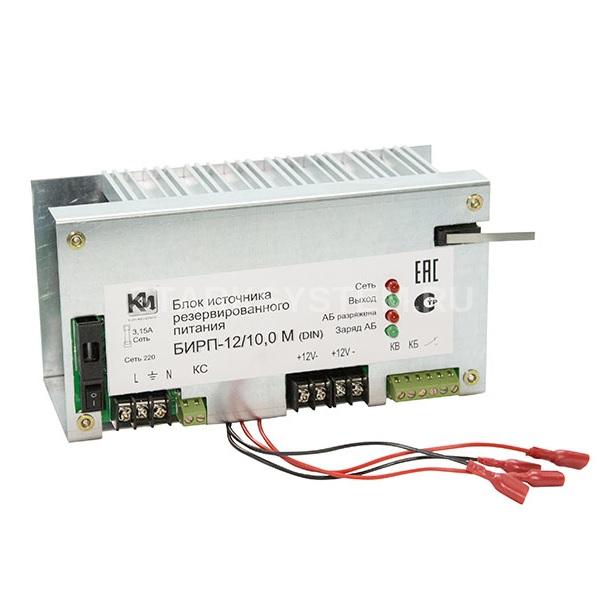

Описание БИРП 12/10,0 М

Стабилизатор канала нагрузки БИРП 12/10,0 М (DIN) обеспечивает выходную мощность до 120Вт в сетевом диапазоне от 150 до 242В благодаря применению импульсного ШИМ преобразователя. БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения. При отключении сетевого напряжения БИРП-12/10,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 2 часа. Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения. Область применения Конструкция Вся электронная часть БИРП-12/10,0М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях. Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока. Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления. Материалы Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 мм . Информативность Визуальная индикация:

  • о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»
  • о наличии выходного напряжения – индикатор зеленого цвета «Выход»
  • о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»
  • о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ» Передача информации во внешние цепи:
  • о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»
  • о наличии резервного источника электропитания — выход «контроль батареи (КБ)» Эксплуатация Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды: диапазон температур от +5°С до +40°С; относительная влажность до 95% атмосферное давление от 84 до 106,7 кПа. Гарантийный срок эксплуатации — 36 месяцев. Срок службы — 10 лет. Преимущества:
  • Три информационных выхода
  • Крепление на DIN рейку 35мм
  • Автоматическая защита от перегрузки и от короткого замыкания
  • Защита от неправильного подключения АБ (переполюсовка)
  • Защита АБ от глубокого разряда
  • Защита от превышения выходного напряжения
  • Сетевой выключатель

    Технические характеристики БИРП 12/10,0 М

    • Напряжение на выходе канала нагрузки, В (при работе от основного источника) 12,0+/-0,2
    • Напряжение на выходе канала нагрузки, В (при работе от резервного источника) 10,0-12,0
    • Номинальный ток нагрузки, А 9,5
    • Максимальный кратковременный ток нагрузки, А (180 сек) 10,0
    • Пульсация выходного напряжения, мВ, не более 50
    • Основной источник электропитания Сеть переменного тока 220В (50±1)Гц
    • Диапазон допустимых отклонений напряжения основного источника, В 150-242
    • Потребляемый от сети ток при номинальных выходных параметрах, мА, не более 1200
    • Резервный источник электропитания Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
    • Рекомендуемая емкость подключаемой АБ, Ач 24 (12+12)
    • Время работы в резерве при номинальной нагрузке, ч, не более 2,0
    • Напряжение на выходе канала заряда АБ, В 13,5-13,8
    • Время полного восстановления ресурса АБ, ч 20 (для двух АКБ по 12 Ач)
    • Напряжение защитного отключения АБ, В 10,0-11,0
    • Максимальное сечение подключаемых проводов, мм2 2,5
    • Параметры выходов «КС», «КБ», «КВ» «оптореле», 60 В, 100 мА макс.
    • Степень жесткости испытаний по ЭМС 2
    • Класс электробезопасности Класс I
    • Тип монтажа На DIN рейку 35мм
    • Степень защиты IP 10
    • Габариты, мм 190х100х90
    • Масса , кг, не более 2
