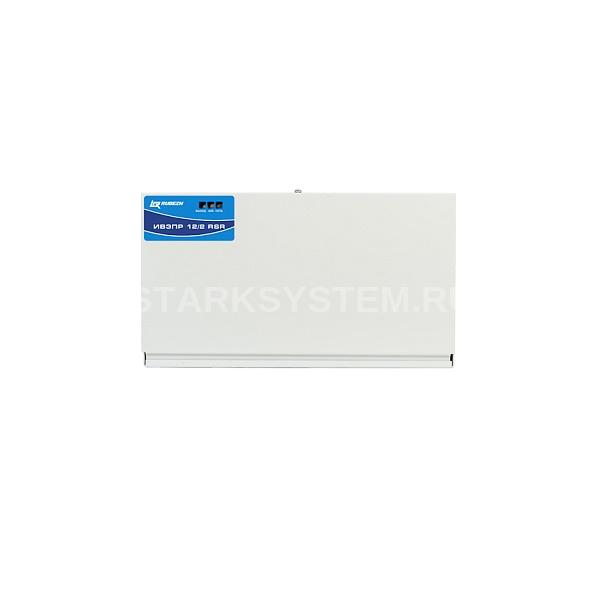

Описание Рубеж ИВЭПР 12/2 RS-R3 2х12 БР
Рубеж ИВЭПР 12/2 RS-R3 2х12 БР предназначен для бесперебойного электропитания устройств адресной системы ОПС «Рубеж» с напряжением питания 12 В постоянного тока.
Особенности модели:
Номинальный ток нагрузки: 2А
Количество и ёмкость (в А*ч) устанавливаемых АКБ: 2х12Ач
Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме
Назначение
Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания. Источник соответствует требованиям ГОСТ Р 53325.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
События:
Разряд АКБ1
Разряд АКБ1 устранён
Отсутствие АКБ1
АКБ1 подключен
Нет сетевого напряжения
Разряд АКБ2
Разряд АКБ2 устранён
Отсутствие АКБ2
АКБ2 подключен
Есть сетевое напряжение
Неисправности:
Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
Глубокий разряд АКБ1
Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции
оптимальный заряд АКБ за счёт схемы постоянного тестирования;
защиту аккумуляторных батарей от перезаряда и глубокого разряда.
электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение
два независимых выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
автоматический заряд АКБ при наличии сети переменного тока;
автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
выходное напряжение гальванически развязано от корпуса.
Индикатор СЕТЬ:
при наличии сети 230 В - светится зеленым светом;
при отсутствии сети 230 В - не светится.
Индикатор ВЫХОД:
при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
Технические характеристики Рубеж ИВЭПР 12/2 RS-R3 2х12 БР
- Входное напряжение сети: 130…265 В
- Номинальный ток нагрузки»: 0...2 А
- Максимальный кратковременный ток нагрузки: 3 А (в течение 15 мин)
- Выходное постоянное напряжение
— при работе от сети: 13,3…13,8 В
— при работе от АКБ: 9,4…13,5 В
- Напряжение отключения АКБ при защите от глубокого разряда: 10,4 В ± 0,3 В
- Собственное потребление источника от АКБ в резервном режиме: не более 30 мА
- Потребление источника в режиме защиты АКБ от глубокого разряда: не более 10 мА
- Суммарная емкость нагрузок: не более 3300 мкФ
- Мощность, потребляемая от сети переменного тока: не более 60 Вт
- Количество и ёмкость (в А*ч) устанавливаемых АКБ: 2х12Ач
- Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме
- Размеры, мм: 184x324x111
- Масса источника без акб, кг: 2,0
- Габаритные размеры устанавливаемых акб, мм: 99x151x98
- Диапазон рабочих температур: от -25 ºС до +50 ºС
- Наработка на отказ: не менее 40 000 ч.
- Средний срок службы: 10 лет
