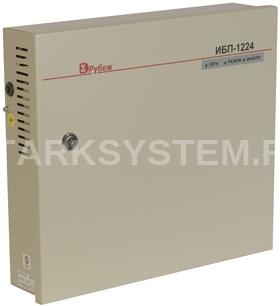

Сигма-ИС ИБП-1224 исп.1

Описание Сигма-ИС ИБП-1224 исп.1

Сигма-ИС ИБП-1224 исп.1 предназначен для электропитания напряжением постоянного тока устройств системы охранно-пожарной сигнализации, аппаратуры управления установок пожаротушения и инженерного оборудования в составе приборов приемно-контрольного и управления ППКОПУ «Р-08», ППКОП «Р-060», ППКОП «Р-07-3».

Особенности Сигма-ИС ИБП-1224 исп.1

• Источник имеет три выхода для подключения нагрузки, включая:
  • выход 1 (26 В, 2 А);
  • выход 1 (26 В, 2 А, максимальный ток в течение 10 с, не более 4 А);
  • выход 1 (13 В, 2 А, максимальный ток в течение 10 с, не более 4 А).
  • возможность работы от аккумуляторной батареи (БА).
• Предусмотрена установка дополнительной платы сетевого контроллера управления пожаротушением СКУП-01, предназначенного для контроля и формирования пусковых импульсов аппаратуры пожаротушения и инженерного оборудования.
• Источник обеспечивает:
  • автоматический переход на резервное питание при отключении сети переменного тока;
  • контроль напряжения сети переменного тока;
  • контроль состояния аккумуляторной батареи (БА);
  • заряд аккумуляторной батареи при наличии сети переменного тока;
  • предохранение аккумуляторной батареи от глубокого разряда;
  • защиту выхода от короткого замыкания и перегрузки;
  • защиту выхода от перенапряжения;
  • формирование сигналов встроенного контроля и диагностики;
  • формирование сигнала несанкционированного вскрытия;
  • передачу состояния на блок центральный процессорный(БЦП) по линии связи типа «токовая петля»;
  • передачу информации о токе потребления нагрузки в БЦП по линии связи RS 485.
• Источник предназначен для эксплуатации в закрытых помещениях.
• Условия эксплуатации:
  • температура окружающей среды от –10 до +40 °С;
  • предельное значение относительной влажности воздуха не более 90% (при +25 °С);
  • отсутствие в воздухе паров агрессивных сред (кислот, щелочей и прочих).

Технические характеристики Сигма-ИС ИБП-1224 исп.1

• Напряжение первичной сети переменного тока частотой (50±1) Гц, В 187 … 242
• Количество выходов 3
• Мощность, потребляемая от сети переменного тока при номинальном токе всех выходов, Вт, не более 100
• Суммарный ток всех выходов, А, не более 3
• Выходное напряжение постоянного тока 1-го выхода, В:
  • при наличии напряжения сети переменного тока 26,0±5%
  • при пропадании напряжения сети переменного тока 21,0 …27
• Номинальный ток 1-го выхода, А, не более 2
• Выходное напряжение постоянного тока 2-го выхода, В:
• при наличии напряжения сети переменного тока 26,0±5%
• при пропадании напряжения сети переменного тока 21,0 …27
• Номинальный ток 2-го выхода, А, не более 2
• Максимальный ток 2-го выхода (в течении не более10 с), А 4
• Выходное напряжение постоянного тока 3-го выхода, В:
  • при наличии напряжения сети переменного тока 13,0±5%
  • при пропадании напряжения сети переменного тока 13,0±5%
• Номинальный ток 3-го выхода, А, не более 2
• Максимальный ток 3-го выхода (в течение не более 10 с), А 3
• Максимальный ток заряда аккумуляторов, А 1,5
• Амплитуда пульсаций, мВ, не более 200
• Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В 19,0…20,0
• Максимальная емкость аккумуляторов, А/ч 17
• Номинальное напряжение аккумуляторной батареи, В 24 (2х12)
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м 1200
• Линия связи Симметричная экранированная витая пара
• Скорость обмена с СУ, бод 9600, 19200
• Характеристика выхода сигнала «Исправность» Гальванически-развязанный
• Максимальное напряжение выхода сигнала «Исправность»(при состоянии «закрыт») 30
• Ток утечки выхода сигнала «Исправность» (при состоянии «закрыт»), мкА, не более 1
• Максимальное падение напряжения на выходе сигнала «Исправность» (при состоянии «открыт»), В 1,2
• Максимальный ток выхода сигнала «Исправность» (при состоянии «открыт»), мА, не более 20
• Размеры зоны расположения аккумуляторов, мм, не менее 365х175х80
• Габаритные размеры, мм, не более 385х340х90
• Масса(без БА), кг, не более 6,5
