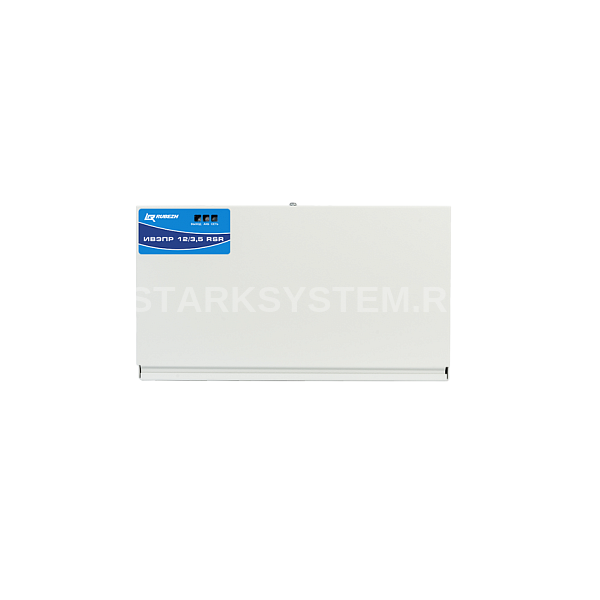

Рубеж ИВЭПР 12/3,5 RS-R3 2х7 БР

Код товара: 1472132

Розн. цена: 8 715 руб

Ваша цена: 8 715 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Рубеж ИВЭПР 12/3,5 RS-R3 2х7 БР

Рубеж ИВЭПР 12/3,5 RS-R3 2х7 БР предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока. Варианты исполнения: ИВЭПР 12/3,5 RS-R3 2х7 БР. Размеры, мм: 184x324x86. Масса источника без АКБ, кг: 1,8. Габаритные размеры устанавливаемых АКБ, мм: 99x151x65 ИВЭПР 12/3,5 RS-R3 2х12 БР. Размеры, мм: 184x324x111. Масса источника без АКБ, кг: 2,0. Габаритные размеры устанавливаемых АКБ, мм: 99x151x98 ИВЭПР 12/3,5 RS-R3 2х17 БР. Размеры, мм: 254x376x86. Масса источника без АКБ, кг: 2,5. Габаритные размеры устанавливаемых АКБ, мм: 167x181x76 Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009. Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения: События:

Разряд АКБ1

Разряд АКБ1 устранён

Отсутствие АКБ1

АКБ1 подключен

Нет сетевого напряжения

Разряд АКБ2

Разряд АКБ2 устранён

Отсутствие АКБ2

АКБ2 подключен

Есть сетевое напряжение Неисправности:

Отсутствие напряжения на выходе, напряжение < 9В (выход 1)

Отсутствие напряжения на выходе, напряжение < 9В (выход 2)

Глубокий разряд АКБ1

Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ. Преимущества конструкции

оптимальный заряд АКБ за счёт схемы постоянного тестирования;

защиту аккумуляторных батарей от перезаряда и глубокого разряда.

электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение. Схемное решение

два независимых выхода питания;

возможность подключения адресной линии связи для передачи информации о состоянии источника питания;

автоматический заряд АКБ при наличии сети переменного тока;

автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;

выходное напряжение гальванически развязано от корпуса. Информативность На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»). Индикатор СЕТЬ:

при наличии сети 230 В - светится зеленым светом;

при отсутствии сети 230 В - не светится. Индикатор ВЫХОД:

при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;

при отсутствии выходного напряжения – не светится. Индикатор АКБ:

при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;

при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);

при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто. Типовая схема подключения

Технические характеристики Рубеж ИВЭПР 12/3,5 RS-R3 2х7 БР

Входное напряжение сети: 130…265 В
Номинальный ток нагрузки»: 0...3,5 А
Максимальный кратковременный ток нагрузки: 4 А (в течение 15 мин)
Выходное постоянное напряжение — при работе от сети: 13,3…13,8 В — при работе от АКБ: 9,4…13,5 В
Напряжение отключения АКБ при защите от глубокого разряда: 10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме: не более 30 мА
Потребление источника в режиме защиты АКБ от глубокого разряда: не более 10 мА
Суммарная емкость нагрузок: не более 3300 мкФ
Мощность, потребляемая от сети переменного тока: не более 80 Вт
Количество и ёмкость (в А*ч) устанавливаемых АКБ: 2х7Ач
Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме
Размеры, мм: 184x324x86
Масса источника без АКБ, кг: 1,8
Габаритные размеры устанавливаемых АКБ, мм: 99x151x65
Диапазон рабочих температур: от -25 ºС до +50 ºС
Наработка на отказ: не менее 40 000 ч.
Средний срок службы: 10 лет
