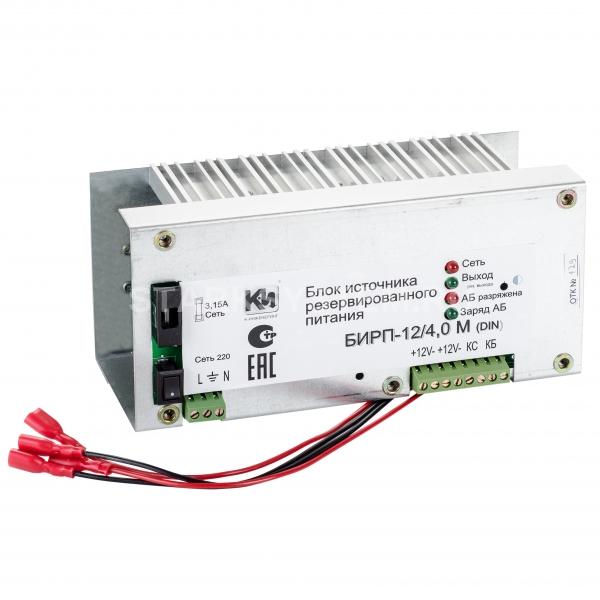

БИРП-12/4,0 М

Код товара: 1475615
Розн. цена: 8 117 руб
Ваша цена: 6 899 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание БИРП-12/4,0 М

Стабилизатор канала нагрузки БИРП-12/4,0М (DIN) обеспечивает выходную мощность до 65Вт в широком сетевом диапазоне благодаря применению высокоэффективного первичного AC-DC преобразователя. Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12В и защищает нагрузку от импульсов и всплесков сетевого напряжения. При отключении сетевого напряжения БИРП-12/4,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 3 часа. Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения. Область применения Конструкция Вся электронная часть БИРП-12/4,0М (DIN) смонтирована на единой печатной плате и закреплена на стальной несущей панели. На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях. Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока. Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления. Материалы Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 и 0,5 мм соответственно. Информативность Визуальная индикация:

  • о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»
  • о наличии выходного напряжения – индикатор зеленого цвета «Выход»
  • о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»
  • о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ» Передача информации во внешние цепи:
  • о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»
  • о наличии резервного источника электропитания — выход «контроль батареи (КБ)» Эксплуатация Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды: диапазон температур от +5°С до +40°С; относительная влажность до 95% атмосферное давление от 84 до 106,7 кПа. Гарантийный срок эксплуатации — 36 месяцев. Срок службы — 10 лет. Преимущества:
  • Крепление на DIN рейку 35мм
  • Информационные выходы «Контроль сети»,
  • Автоматическая защита от перегрузки и от короткого замыкания
  • Защита от неправильного подключения АБ (переполюсовка)
  • Защита АБ от глубокого разряда
  • Защита от превышения выходного напряжения
  • Сетевой выключатель

    Технические характеристики БИРП-12/4,0 М

    • Напряжение на выходе канала нагрузки, В (при работе от основного источника): 12,0+/-0,2
    • Напряжение на выходе канала на-грузки, В (при работе от резервного источника): 10,0-12,0
    • Номинальный ток нагрузки, А: 4,0
    • Максимальный кратковременный ток нагрузки, А (180 сек): 5,0
    • Пульсация выходного напряжения, мВ: 50
    • Основной источник электропитания: Сеть переменного тока 220В (50±1)Гц
    • Диапазон допустимых отклонений напряжения основного источника, В: 150-265
    • Потребляемая мощность при номинальных выходных параметрах, Вт, не более: 90
    • Резервный источник электропита: Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
    • Рекомендуемая емкость подключаемой АБ, Ач: 14 (7+7)
    • Время работы в резерве при номинальной нагрузке, ч: 3,0
    • Напряжение на выходе канала заряда АБ, В: 13,5-13,8
    • Время полного восстановления ресурса АБ, ч: 22
    • Напряжение защитного отключения АБ, В: 10,0-11,0
    • Максимальное сечение подключаемых проводов, мм2: 2,5
    • Параметры выходов «КС», «КБ»: «открытый коллектор», 30В, 100мА макс
    • Степень жесткости испытаний по ЭМС: 2
    • Класс электробезопасности: Класс I
    • Тип монтажа: На DIN рейку 35мм
    • Степень защиты: IP 10
    • Габариты, мм: 190х90х80
    • Масса , кг: 1,7
    • БИРП-12/4,0 М
