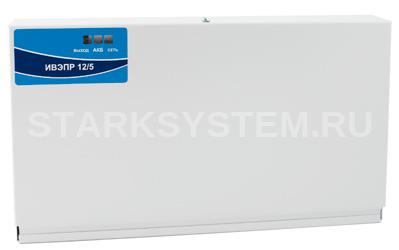

Рубеж ИВЭПР 12/5 2х17-Р БР

Код товара: 1481221
Розн. цена: 8 874 руб
Ваша цена: 8 874 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Рубеж ИВЭПР 12/5 2х17-Р БР

Рубеж ИВЭПР 12/5 2х17-Р БР - импульсный источник питания номинальным постоянным напряжением 12 В и выходным током до 5 А. ИВЭПР 12/5 предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения. Источник питания имеет несколько исполнений корпусов для установки одной или двух АКБ ёмкостью от 7 Ач до 17 Ач. В схеме ИВЭПР 12/5 применён «интеллектуальный электронный ключ», обеспечивающий контроль состояния АКБ и корректировку тока их заряда, что в совокупности с высоким КПД и низким тепловыделением источника существенно продлевает срок службы АКБ.

Отличается высокой надёжностью, расширенным диапазоном сетевого напряжения 130 В - 265 В и пониженным уровнем высокочастотных помех. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

ПРЕИМУЩЕСТВА

В состав схемы ИВЭПР 12/5 входит «интеллектуальный электронный ключ», позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Интеллектуальный электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ.

Каждая АКБ имеет свой интеллектуальный электронный ключ, таким образом, уровень зарядного тока поддерживается для каждой АКБ индивидуально. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации. Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Температурный диапазон от -10 ºС до +40 ºС.

Рубеж ИВЭПР 12/5 2х17-Р БР обеспечивает:

  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.
  • ИВЭПР 12/5 соответствует требованиям ГОСТ Р 53325-2009, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.



КОНСТРУКЦИЯ

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7, 12 или 17 А*ч в зависимости от исполнения. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,6 В является также напряжением питания схемы заряда АКБ.

Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 13,6 В через клеммы «+Р»; «-Р» (устанавливаются в модели ИВЭПР 12/5 2х12 БР и 12/5 2х17 БР) может подключаться необходимое количество внешних боксов типа БР 12 производства ГК «Рубеж» с дополнительными АКБ и схемой подзаряда и контроля. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.

ИНФОРМАТИВНОСТЬ

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»). Индикатор СЕТЬ: - при наличии сети 230 В - светится зеленым светом; - при отсутствии сети 230 В - не светится. Индикатор АКБ: - при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом; - при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»); - при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом. Индикатор ВЫХОД: - при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом; - при отсутствии выходного напряжения – не светится.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В: На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия: – наличие сети 230 В; – наличие хотя бы одной исправной и заряженной АКБ; – наличие выходного напряжения (нет КЗ). При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»): при наличии всех трех вышеперечисленных условий – контакты реле замкнуты, при отсутствии любого из вышеперечисленного – разомкнуты.

Технические характеристики Рубеж ИВЭПР 12/5 2х17-Р БР

  • Входное напряжение сети 130…265 В
  • Номинальный ток нагрузки 0…5,0 А
  • Максимальный кратковременный ток нагрузки до 5,5 А в течение 15 минут
  • Выходное постоянное напряжение – при работе от сети 13,4…13,8 В – при работе от АКБ 10,8… 13,5 В
  • Пульсации выходного напряжения при работе от сети (от пика до пика) не более 100 мВ
  • Напряжение отключения нагрузки от АКБ при защите от глубокого разряда 10,4 В ± 0,4 В
  • Порог включения индикации «Предварительный разряд АКБ» (оранжевый свет индикатора АКБ) 11,1 ±0,2 В
  • Собственное потребление источника от АКБ в резервном режиме не более 40 мА
  • Потребление источника в режиме защиты АКБ от глубокого разряда не более 5 мА
  • Ток заряда каждой АКБ при работе от сети при напряжении на АКБ=12,0 В не более 0,45А
  • Мощность, потребляемая от сети переменного тока не более 87 Вт
  • Диапазон рабочих температур от -10 ºС до +40 ºС
  • Допустимая нагрузка выхода «Авария»: – для транзисторного ключа 50 мА, номинальное напряжение 12В – для электромагнитного реле не более 120 В 0,5А переменного тока; 60 В 1А постоянного тока
  • Степень защиты оболочки по ГОСТ 14254-96 IP20
  • Время технической готовности источника к работе после включения напряжения питания не более 10 с
  • Наработка на отказ не менее 40 000 ч.
  • Средний срок службы не менее 10 лет.
