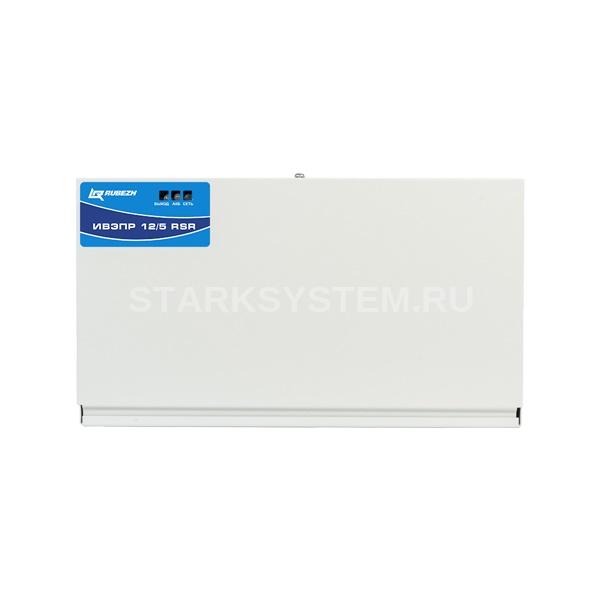

Рубеж ИВЭПР 12/5 RS-R3 2х7 БР

Код товара: 1472129
Розн. цена: 10 614 руб
Ваша цена: 10 614 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Рубеж ИВЭПР 12/5 RS-R3 2х7 БР

Рубеж ИВЭПР 12/5 RS-R3 2х7 БР предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока. Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме. Варианты исполнения: ИВЭПР 12/5 RS-R3 2х7 БР. Размеры, мм: 184x324x86. Масса источника без АКБ, кг: 2,1. Габаритные размеры устанавливаемых АКБ, мм: 99x151x65 ИВЭПР 12/5 RS-R3 2х12 БР. Размеры, мм: 184x324x111. Масса источника без АКБ, кг: 2,3. Габаритные размеры устанавливаемых АКБ, мм: 99x151x98 ИВЭПР 12/5 RS-R3 2х17 БР. Размеры, мм: 254x376x86. Масса источника без АКБ, кг: 2,6. Габаритные размеры устанавливаемых АКБ, мм: 167x181x76 Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.. Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения: События:

  • Разряд АКБ1
  • Разряд АКБ1 устранён
  • Отсутствие АКБ1
  • АКБ1 подключен
  • Нет сетевого напряжения
  • Разряд АКБ2
  • Разряд АКБ2 устранён
  • Отсутствие АКБ2
  • АКБ2 подключен
  • Есть сетевое напряжение Неисправности:
  • Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
  • Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
  • Глубокий разряд АКБ1
  • Глубокий разряд АКБ2 Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ. Преимущества конструкции
  • оптимальный заряд АКБ за счёт схемы постоянного тестирования;
  • защиту аккумуляторных батарей от перезаряда и глубокого разряда.
  • электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение. Схемное решение
  • два независимых выхода питания;
  • возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
  • выходное напряжение гальванически развязано от корпуса. Информативность На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»). Индикатор СЕТЬ:
  • при наличии сети 230 В - светится зеленым светом;
  • при отсутствии сети 230 В - не светится. Индикатор ВЫХОД:
  • при наличии напряжения хотя бы на одном на выходе (нет КЗ) -
  • светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится. Индикатор АКБ:
  • при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
  • при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
  • при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом. В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто. Типовая схема подключения

    Технические характеристики Рубеж ИВЭПР 12/5 RS-R3 2х7 БР

    • Входное напряжение сети: 130…265 В
    • Номинальный ток нагрузки»: 0...5 А
    • Максимальный кратковременный ток нагрузки: 5,5 А (в течение 15 мин)
    • Выходное постоянное напряжение     — при работе от сети: 13,4…13,8 В     — при работе от АКБ: 10,8…13,5 В
    • Напряжение отключения АКБ при защите от глубокого разряда: 10,4 В ± 0,3 В
    • Собственное потребление источника от АКБ в резервном режиме: не более 70 мА
    • Потребление источника в режиме защиты АКБ от глубокого разряда: не более 25 мА
    • Суммарная емкость нагрузок: не более 3300 мФ
    • Мощность, потребляемая от сети переменного тока: не более 87 Вт
    • Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме
    • Размеры, мм: 184x324x86
    • Масса источника без АКБ, кг: 2,1
    • Габаритные размеры устанавливаемых АКБ, мм: 99x151x65
    • Диапазон рабочих температур: от -10ºС до +40ºС
    • Наработка на отказ: не менее 40 000 ч.
    • Средний срок службы: 10 лет
    • Рубеж ИВЭПР 12/5 RS-R3 2х7 БР
