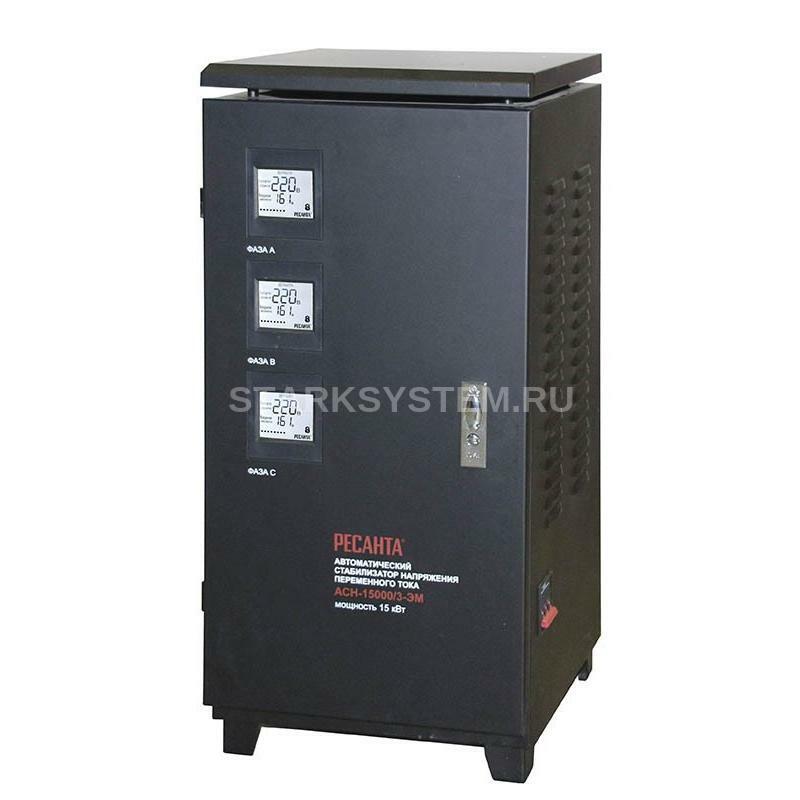

Ресанта АСН-15000/3

Описание Ресанта АСН-15000/3

Трехфазный стабилизатор электромеханического типа Ресанта ACH-15000/3-ЭМ обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения. Особенности модели:

• Высокая точность выходного напряжения;
• Низкий уровень шума и небольшие габариты;
• Широкий диапазон входящих токов;
• Наличие панели управления со световыми рабочими индикаторами, тремя амперметрами и одним вольтметром;
• Автоматическое отключение питания в условиях превышения значения напряжения и включение при соответствующем напряжении в условиях рабочего диапазона;
• Наличие фильтров входных и выходных частотных помех;
• Работает при кратковременных перегрузках;
• Усовершенствованный электропривод механического типа;
• Плавное регулирование напряжения без искажения синусоиды;
• Встроенная функция защиты от перегрева;
• Прочный металлический корпус.

Принцип работы На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний. Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
• Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
• Высокая точность стабилизации – 2 %.
• Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

Стабилизатор Ресанта ACH-15000/3-ЭМ имеет суммарную мощность 15 кВт, по 5 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 7,5 кВт суммарно или по 2,5 кВт на каждую фазу. Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования. При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя. Защита от перегрузки

• При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
• При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
• При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.

1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа - индикатор активен постоянно при включенном устройстве.
3. Защита - индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
12. Входное напряжение - отображает входное напряжение.
13. Выходное напряжение - отображает выходное напряжение.

Комплект поставки

1. Трехфазный стабилизатор электромеханического типа ACH-15000/3-ЭМ - 1 шт.
2. Инструкция по эксплуатации - 1 шт.

Технические характеристики Ресанта АСН-15000/3

• Вес, кг: 60,2
• Время регулирования, мс: 10
• Высоковольтная защита, В: 260±5
• Габаритные размеры, Д×Ш×В, мм: 840х360х360
• Диапазон входного напряжения, В: 240-430
• Искажение синусоиды: отсутствует
• Класс защиты: IP 20 (негерметизирован)
• КПД, при нагрузке 80% не менее: 97
• Номинальная величина выходного напряжения, В: 380±2%
• Номинальная мощность при Uвх≥190 В, кВт: 15
• Относительная влажность воздуха, не более, %: 80
• Охлаждение: естественное
• Рабочая температура окружающей среды, °C: 0-45
• Рабочая частота, Гц: 50 / 60
• Точность поддержания выходного напряжения, %: 2
