ЦМО ШТК-М-18.6.8-1ААА

Описание ЦМО ШТК-М-18.6.8-1ААА

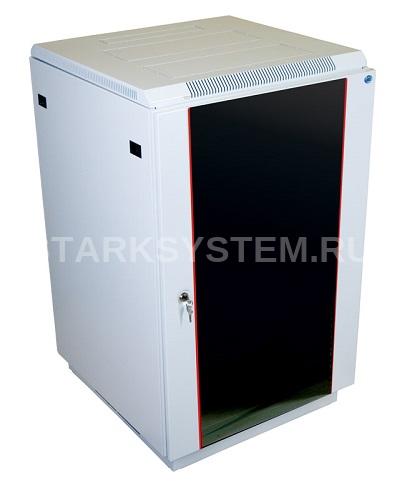

ЦМО ШТК-М-18.6.8-1ААА - шкаф телекоммуникационный напольный 18U (600x800), дверь - стекло.

Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

Шкаф имеет разборную каркасную конструкцию. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная вертикальная нагрузка до 650 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным. Двери имеют как правую, так и левую навеску.

В шкафах предусмотрены места для установки вентиляторных модулей серии МВ-400-2. Для установки модуля демонтируется заглушка, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм. возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм. трех модулей. Крыша имеет дополнительную перфорацию и кабельный ввод - 290х50 мм, основание три кабельных ввода - 250х62 мм. В основание шкафа предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Вертикальные блоки розеток Rem-16

• R-16-25S-I-1820-3Вертикальный блок розеток Rem-16 с инд., 25 Schuko, 16A, алюм., 42-48U, шнур 3 м.

Горизонтальные блоки розеток Rem-16

• R-16-8S-V-440-1.8 Блок розеток Rem-16 с выкл., 8 Schuko, 16A, алюм., 19", шнур 1,8 м.
• R-16-9S-I-440-1.8 Блок розеток Rem-16 с инд., 9 Schuko, 16A, алюм., 19", шнур 1,8 м.

Полки

• ТСВ-Д-2U.450 Полка (ящик) для документации 2U
• ТСВ-Д-3U.450 Полка (ящик) для документации 3U
• ТСВ-К-СТК Полка для стойки клавиатурная навесная, глубина 200 мм
• ТСВ-К4Полка клавиатурная с телескопическими направляющими,
• Полка клавиатурная с телескопическими направляющими, цвет черный
• ТСВ-45 Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• ТСВ-45-9005 Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм, цвет черный
• ТСВ-58 Полка перфорированная выдвижная с телескопическими направляющими, глубина 580 мм
• ТСВ-62 Полка перфорированная выдвижная с телескопическими направляющими, глубина 620 мм
• СВ-45У Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм
• СВ-45У-9005 Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм, цвет черный
• СВ-58У Полка перфорированная грузоподъёмностью 100 кг., глубина 580 мм
• СВ-58У-9005 Полка перфорированная грузоподъёмностью 100 кг., глубина 580 мм, цвет черный
• СВ-62У Полка перфорированная грузоподъёмностью 100 кг., глубина 620 мм
• Полка перфорированная грузоподъёмностью 100 кг., глубина 620 мм, цвет черный
• МС-20-9005 Полка перфорированная консольная 2U, глубина 200 мм, цвет черный
• МС-30 Полка перфорированная консольная 2U, глубина 300 мм
• МС-40Полка перфорированная консольная 2U, глубина 400 мм
• СВ-39 Полка перфорированная, глубина 390 мм
• СВ-39-9005 Полка перфорированная, глубина 390 мм, цвет черный
• СВ-45 Полка перфорированная, глубина 450 мм
• СВ-45-9005 Полка перфорированная, глубина 450 мм, цвет черный
• СВ-58 Полка перфорированная, глубина 580 мм
• СВ-58-9005 Полка перфорированная, глубина 580 мм, цвет черный
• СВ-62 Полка перфорированная, глубина 620 мм
• СВ-62-9005 Полка перфорированная, глубина 620 мм, цвет черный
• СВ-58АК Полка усиленная для аккумуляторов, грузоподъёмностью 200 кг., глубина 580 мм
• СВ-62АК Полка усиленная для аккумуляторов, грузоподъёмностью 200 кг., глубина 620 мм

Модули вентиляторные

• R-FAN-3K-1U Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером
• R-FAN-3K-1U-9005 Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером, чёрный
• R-FAN-6K-1U Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером
• R-FAN-6K-1U-9005 Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером, чёрный
• R-FAN-2T Модуль вентиляторный, 2 вентилятора с терморегулятором
• R-FAN-2T-9005 Модуль вентиляторный, 2 вентилятора с терморегулятором, чёрный
• R-FAN-2J Модуль вентиляторный, 2 вентилятора, колодка
• Модуль вентиляторный, 2 вентилятора, колодка, чёрный
• R-FAN-3T Модуль вентиляторный, 3 вентилятора с терморегулятором
• R-FAN-3T-9005 Модуль вентиляторный, 3 вентилятора с терморегулятором, чёрный
• R-FAN-3J Модуль вентиляторный, 3 вентилятора, колодка
• R-FAN-3J-9005 Модуль вентиляторный, 3 вентилятора, колодка, чёрный
• Модуль вентиляторный, 36-48 DC, 2 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора, колодка
• R-FAN-F-IP21 Фильтр (170 x 425) для вентиляторов R-FAN
• R-FAN-F-IP55 Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN

• R-FAN-F-IP21-9005 Фильтр (170 x 425) для вентиляторов R-FAN, чёрный
• Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN, чёрный



  Уголки опорные (направляющие)

  • УО-58/62 Комплект уголков опорных (направляющие) для напольных шкафов, глубина 580-620 мм, нагрузка до 100 кг
  • УО-58/62У Комплект уголков опорных (направляющие) для напольных шкафов, глубина 580-620 мм,нагрузка до 150 кг.



  Кабельные органайзеры

  • ВКО-М-18.150 Вертикальный кабельный органайзер в шкаф, ширина 150 мм 18U
  • ВКО-М-18.75 Вертикальный кабельный органайзер в шкаф, ширина 75 мм 18U
  • СМ Кабельный органайзер одинарный 65 x 45 мм
  • СБ Кабельный органайзер одинарный 90 x 65 мм
  • ГКО-Л-1 Лоток кабельный горизонтальный 19"
  • ГКО-Л-1-9005 Лоток кабельный горизонтальный 19", цвет черный
  • ГКО-О-1 Органайзер кабельный горизонтальный 19" 1U с окнами для кабеля
  • ГКО-О-1-9005 Органайзер кабельный горизонтальный 19" 1U с окнами для кабеля, цвет черный
  • ГКО-4.62 Органайзер кабельный горизонтальный 19" 1U, 4 кольца
  • ГКО-4.62-9005 Органайзер кабельный горизонтальный 19" 1U, 4 кольца, цвет черный
  • Органайзер кабельный горизонтальный 19" 1U, 6 колец
  • ГКО-1-6-9005 Органайзер кабельный горизонтальный 19" 1U, 6 колец, цвет черный
  • ГКО-О-2 Органайзер кабельный горизонтальный 19" 2U с окнами для кабеля
  • ГКО-О-2-9005 Органайзер кабельный горизонтальный 19" 2U с окнами для кабеля, цвет черный
  • ГКО-2-6 Органайзер кабельный горизонтальный 19" 2U, 6 колец
  • ГКО-2-6-9005 Органайзер кабельный горизонтальный 19" 2U, 6 колец, цвет черный
  • ГКО-У-2 Органайзер кабельный горизонтальный 19" для крепления стяжек 2U
  • ГКО-У-2-9005 Органайзер кабельный горизонтальный 19" для крепления стяжек 2U, цвет черный
  • ГКО-У Органайзер кабельный горизонтальный 19" для крепления стяжек, оцинкованный
  • ГКО-1-9 Органайзер кабельный горизонтальный двусторонний 19" 1U, 9 колец
  • ГКО-1-9-9005 Органайзер кабельный горизонтальный двусторонний 19" 1U, 9 колец, цвет черный
  • ГКО-2-9 Органайзер кабельный горизонтальный двусторонний 19" 2U, 9 колец
  • ГКО-2-9-9005 Органайзер кабельный горизонтальный двусторонний 19" 2U, 9 колец, цвет черный
  • ГКО-О-4.62 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца
  • ГКО-О-4.62-9005 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца, цвет черный
  • СМ-9005 Органайзер кабельный одинарный 65 x 45 мм, цвет черный
  • СБ-9005 Органайзер кабельный одинарный 90 x 65 мм, цвет черный
  • СБ-Б Органайзер кабельный одинарный изогнутый
  • СБ-Б-9005 Органайзер кабельный одинарный изогнутый, цвет черный



  Заземление

  • ПЗ-ШТК-М Комплект проводов заземления для шкафа ШТК-М, универсальный
  • ПЗ-19-500.200А Панель заземления горизонтальная/вертикальная 19" 500 мм / 200 А



  Ролики для шкафов и стоек

  • ШТК-М-150 Комплект грузоподъемных роликов 3" x 2" для шкафов ШТК-М, 4 шт.
  • ШТК-М-40 Комплект роликов 2" x 1" для шкафов ШТК-М, 4 шт.



  Фальшпанели

  • ФП-1 Фальшпанель в шкаф 19" 1U
  • ФП-1-9005 Фальшпанель в шкаф 19" 1U, цвет черный
  • ФП-2 Фальшпанель в шкаф 19" 2U
  • ФП-2-9005 Фальшпанель в шкаф 19" 2U, цвет черный
  • ФП-3 Фальшпанель в шкаф 19" 3U
  • ФП-3-9005 Фальшпанель в шкаф 19" 3U, цвет черный
  • ФП-4 Фальшпанель в шкаф 19" 4U
  • ФП-4-9005 Фальшпанель в шкаф 19" 4U, цвет черный
  • ФП-5 Фальшпанель в шкаф 19" 5U
  • ФП-5-9005 Фальшпанель в шкаф 19" 5U, цвет черный



  Полки для шкафов EMS

  • Полка приборная раздвижная 19" глубинной 400-600 мм. для шкафов серии EMS глубиной 600-800 мм.



Технические характеристики ЦМО ШТК-М-18.6.8-1ААА

• Высота, U - 18
• Высота, мм - 960
• Ширина, мм - 600
• Глубина, мм - 820
• Полезная глубина, мм - 680
• Вес изделия, кг - 64
• Тип передней двери - Стекло
