Болид ШКП-18RS(М)

Описание Болид ШКП-18RS(М)

Болид ШКП-18RS(М) - блок контрольно-пусковой для управления исполнительными устройствами напряжением до 380В, мощностью до 18 кВт, автоматический выключатель без теплозащиты, возможность контроля до 7 технологических шлейфов, два интерфейса RS485, защита оболочки - IP54.

Предназначены для:

• управления исполнительными устройствами в системах СПДВ
• управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения
• формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
• контроля 7 входов технологической сигнализации

  Особенности

• Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется по интерфейсу RS-485
• Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
• Контроль исправности цепей управления двигателем
• Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
• 2 контролируемых выхода 24VDC
• Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
• Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

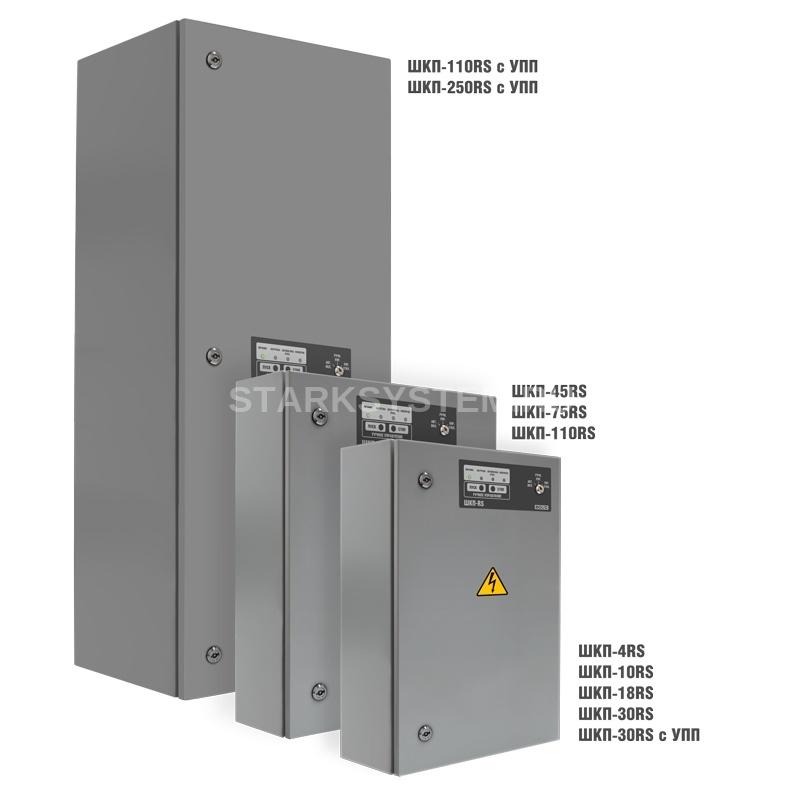

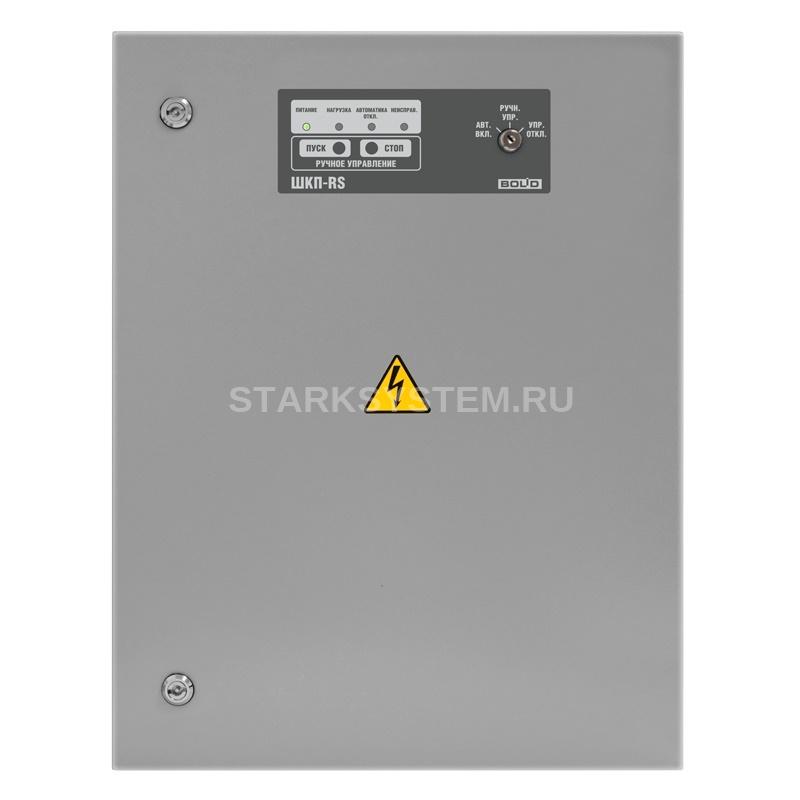

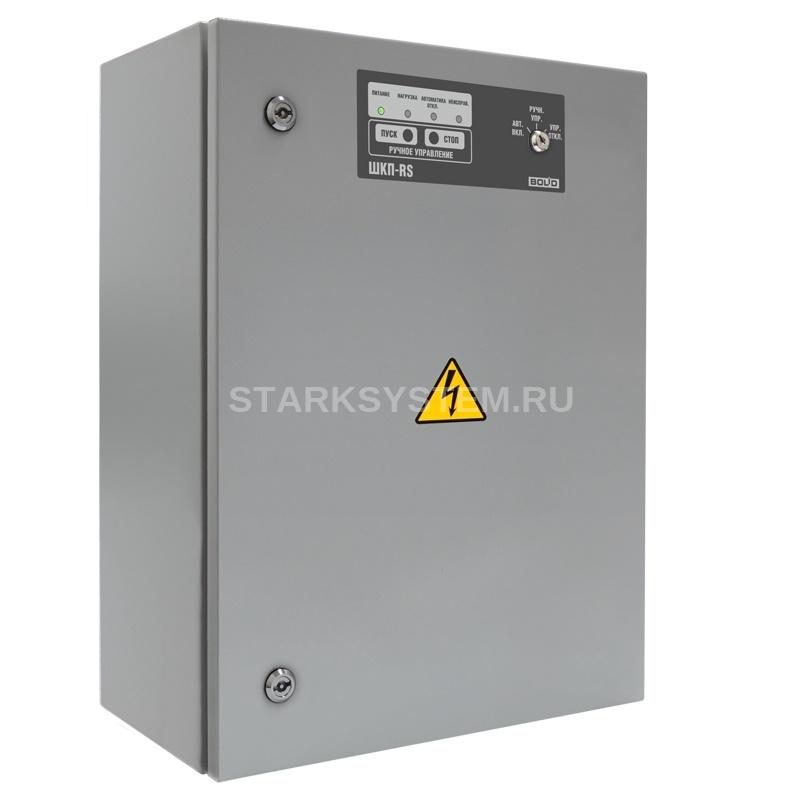

  Внешний и внутренний вид блока



  Схема подключения блоков ШКП-ХХRS при 380В



  Схема подключения блоков ШКП-4-10-18-30RS при 220В



Технические характеристики Болид ШКП-18RS(М)

• Световая индикация: 4 одноцветных индикатора для отображения состояния ШКП
• Питание прибора: от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
• Готовность к работе после включения питания: не более 5 с
• Рабочий диапазон температур: от -30 до +50 °C
• Относительная влажность: до 98% при +25 °C
• Средний срок службы: 10 лет
• Тип монтажа: настенный навесной
• Потребляемая мощность, Вт: 30
• Номинальный коммутируемый ток, А: 40
• Мощность управляемого двигателя, кВт: 18
• Степень защиты корпуса: IP54
• Габаритные размеры, мм: 600x400x240
• Масса прибора, кг: 20
