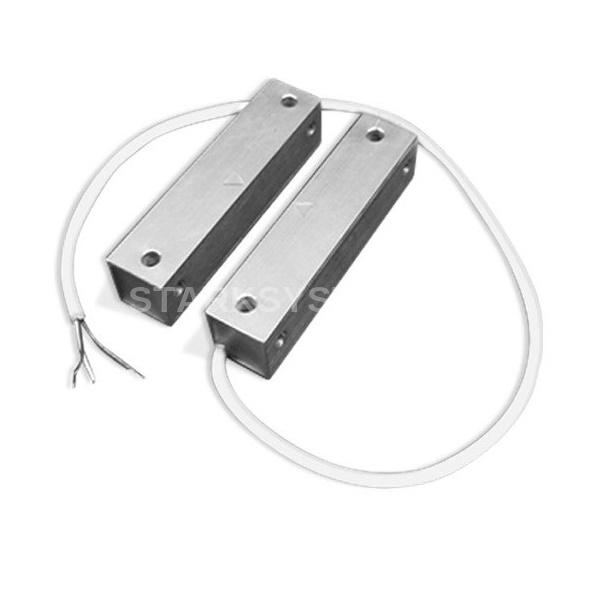

Магнито-контакт ДПМ-2 исп.102

Описание Магнито-контакт ДПМ-2 исп.102

Датчики положения магнитогерконовые Магнито-контакт ДПМ-2 исп.100, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств. Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 100-й серии (исп.100,102,104,105) выполнены из алюминия. При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Обозначение Особенности:

Корпус: алюминий * По согласованию с потребителем могут изготавливаться датчики с иной длиной вывода датчика, что оговаривается в договоре на поставку.

В комплект поставки датчика входят:
1. блок геркона - 1 шт.
2. блок магнитов - 1 шт.
3. этикетка - 1 экз. на партию,

Электрическая схема датчика

Технические характеристики Магнито-контакт ДПМ-2 исп.102

• Тип контактов: НЗ/НР
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 70     при замыкании контактов, менее: 25
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, мА: 500
• Степень защиты: IP68
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 90х20х20     корпус магнита: 90х20х20
• Масса, не более:     блок геркона - 0,065 кг     блок магнитов - 0,1 кг
