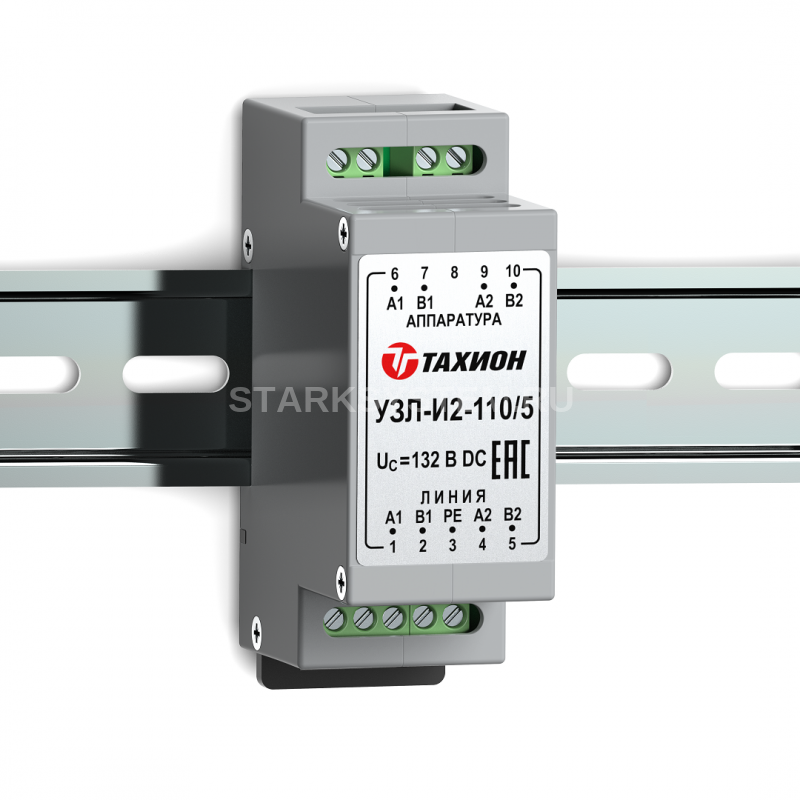

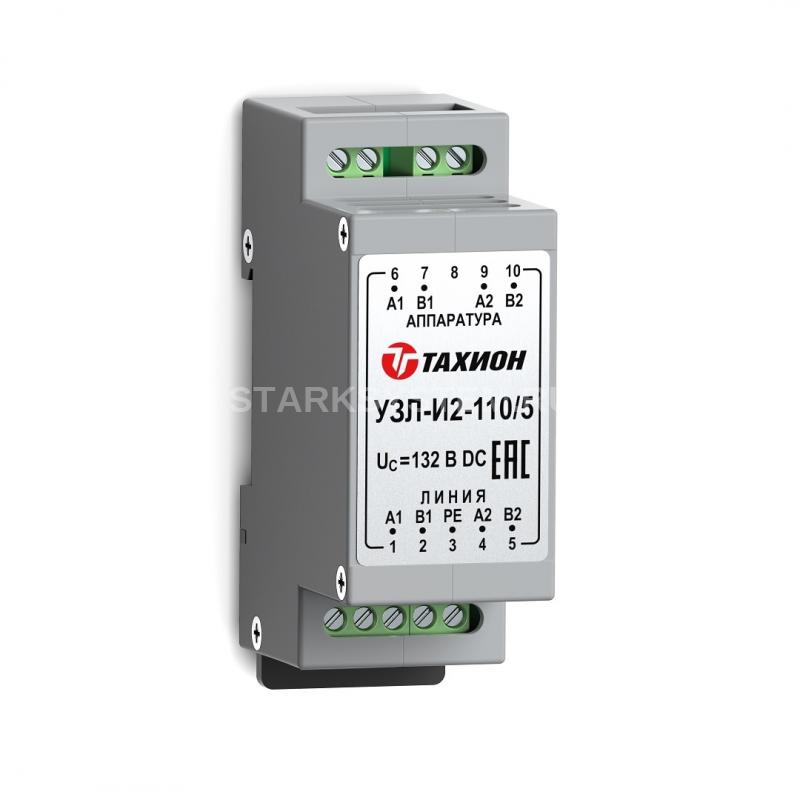

Тахион УЗЛ-И2-110/5

Описание Тахион УЗЛ-И2-110/5

Устройство защиты интерфейсов с подачей питания УЗЛ-И2-110/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1). Устройство обеспечивает передачу питания 110 В DC по сигнальным парам с величиной тока до 5 А.

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.

УЗЛ-И2-110/5 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21, ГОСТ IEC 61000-4-5. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно устройство выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

ГАБАРИТНЫЕ РАЗМЕРЫ И СХЕМА ПОДКЛЮЧЕНИЯ

Технические характеристики Тахион УЗЛ-И2-110/5

Номинальное рабочее напряжение UN    110 В DC Макс. длительное рабочее напряжение UС    132 В DC Номинальный рабочий ток IN    5 А Номинальный ток разряда (8/20 мкс) In    2 кА Максимальный ток разряда (8/20 мкс) IMAX    10 кА С2 Уровень напряжения защиты UP при In    186 В Максимальная имп. мощность рассеивания TVS-диодами Pppm    3000 Вт Время срабатывания tA, не более    10нс/100нс Вносимая в цепь индуктивность, не более    10 мкГн Скорость передачи данных, не более    1 Мбит / сек Сечение подключаемых проводов, не более    2,5 мм2 Диапазон рабочих температур    – 55°С ¸ +85°С Габаритные размеры    89 х 58 х 35 мм Вес в упаковке    90 г Категория испытаний по МЭК 61643-21    А2, В2, C1, С2, С3, D1
