ЦМО ШТВ-2-30.10.9-К3А3-ТК-МС3

Описание ЦМО ШТВ-2-30.10.9-К3А3-ТК-МС3

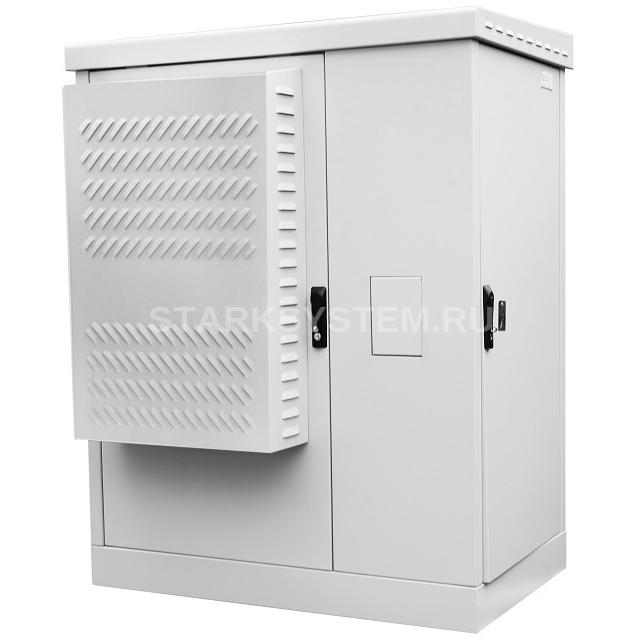

ЦМО ШТВ-2-30.10.9-К3А3-ТК-МС3 - шкаф всепогодный напольный 30U (Ш1000 × Г900), комплектация Т1 с контроллером MC1 и датчиками.

Шкафы укомплектованные серии ШТВ-2-ТК-MC3 с системой мониторинга и климат-контроля предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.

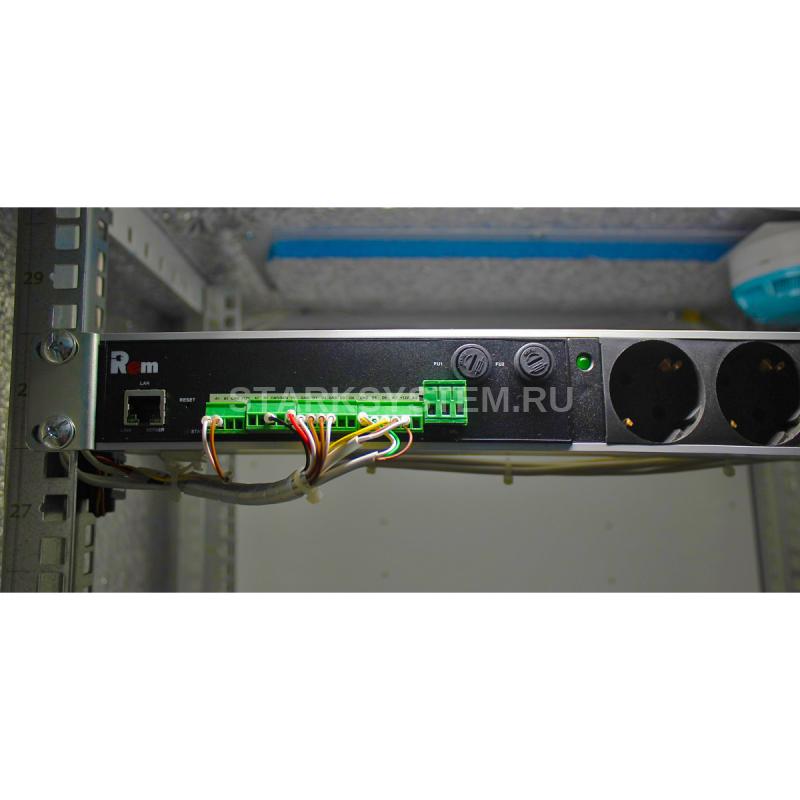

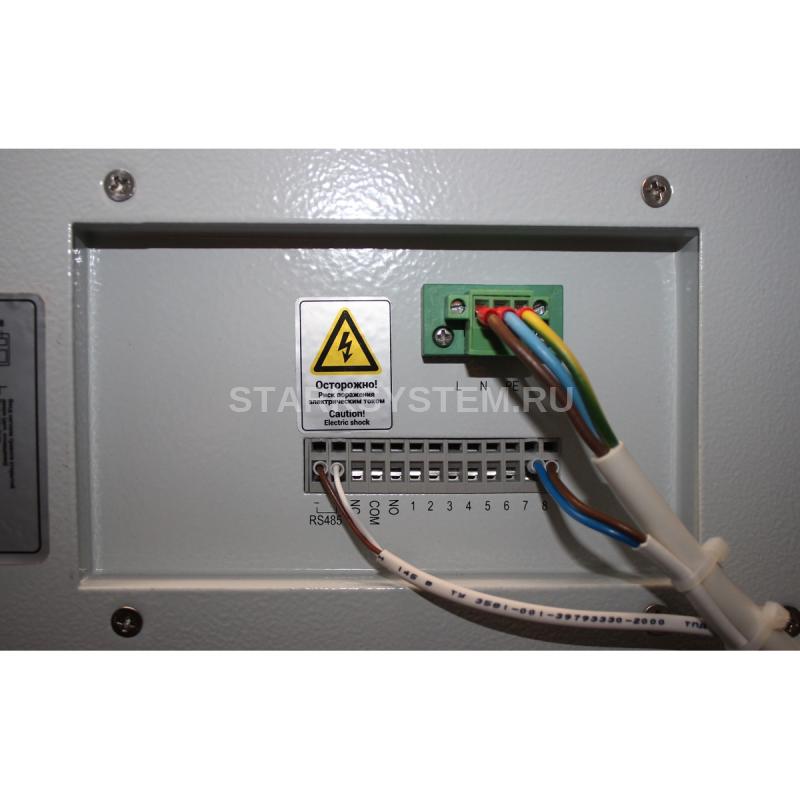

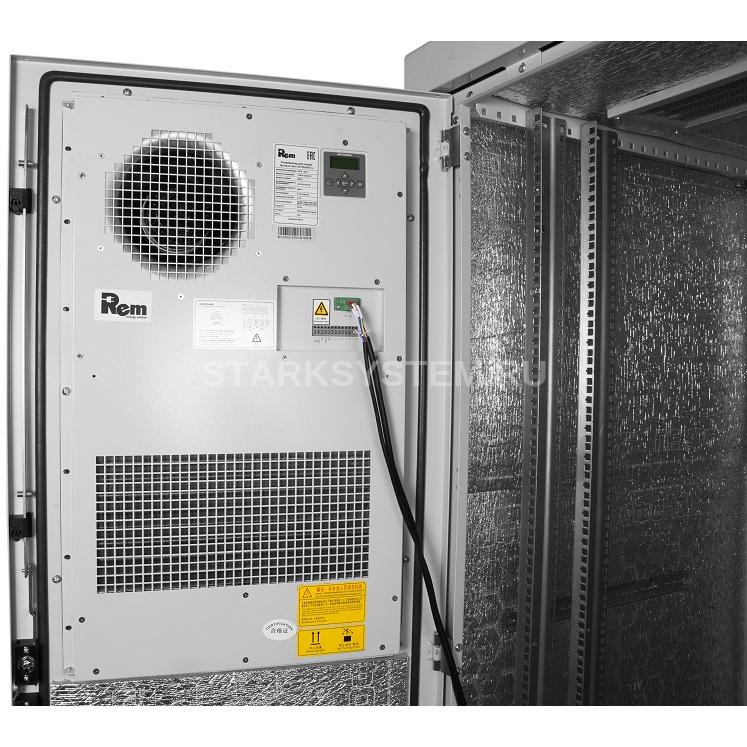

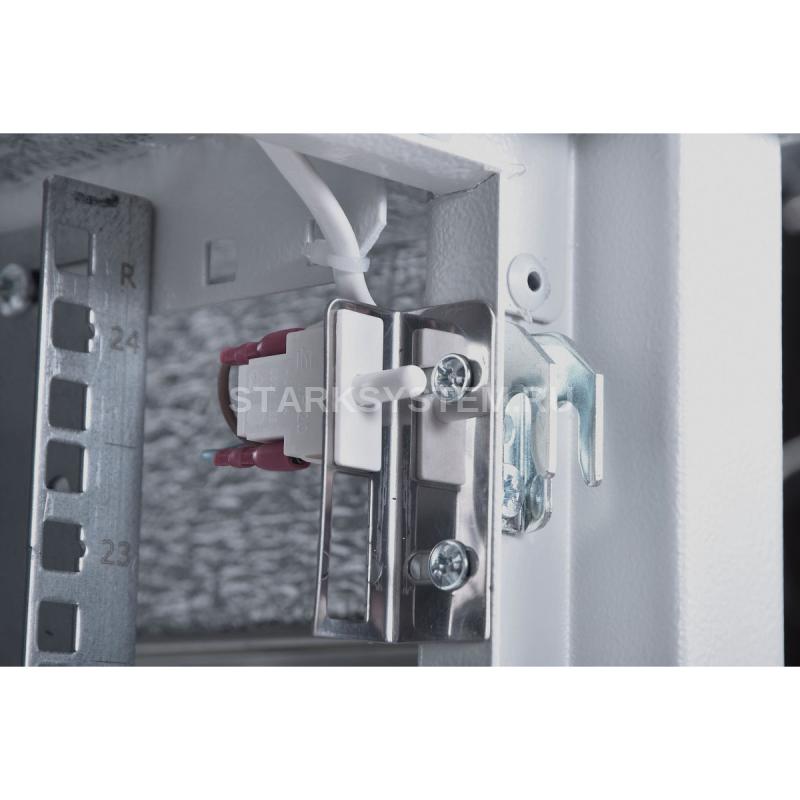

Система мониторинга включает установленные в шкафу контроллер Rem-MC3 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт, интегрированный с контроллером Rem-MC3 по интерфейсу RS-485, и нагревателем, имеющим мощность по теплу от 500 до 1000 Вт.

В основании шкафа предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.

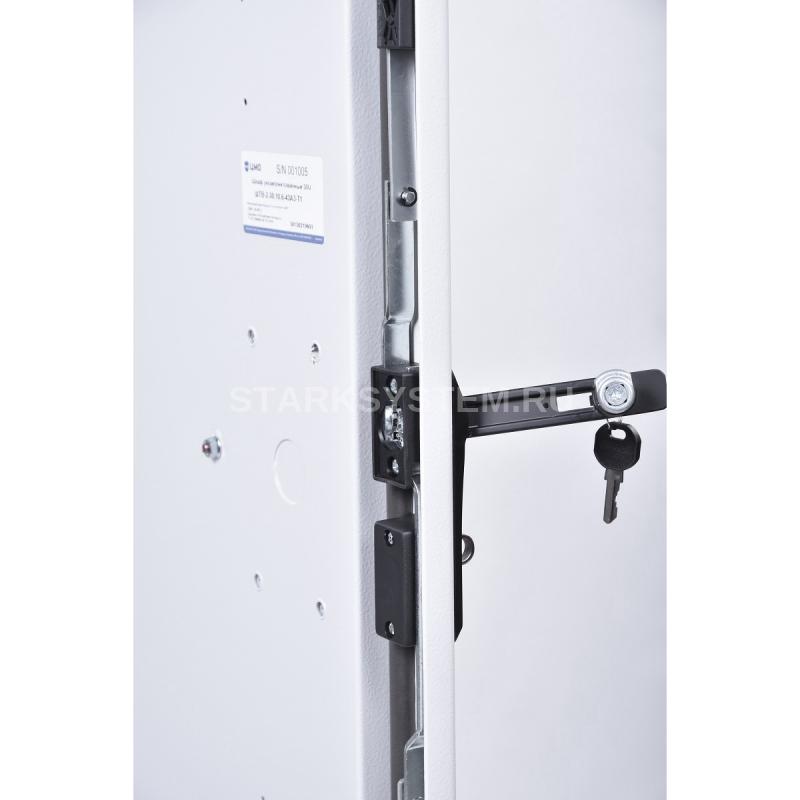

Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, усиленный замок и т. д.).

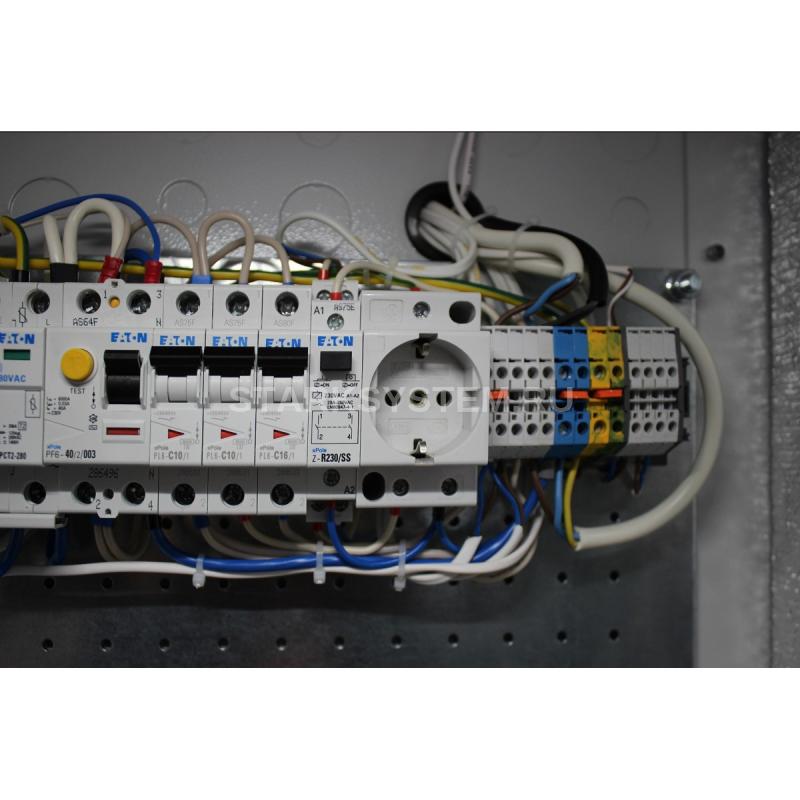

Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.

Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.

Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Допустимая распределенная статическая нагрузка до 800 кг.

О подготовке фундамента для всепогодных шкафов читайте по ссылке.

Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

Структура условного обозначения шкафов

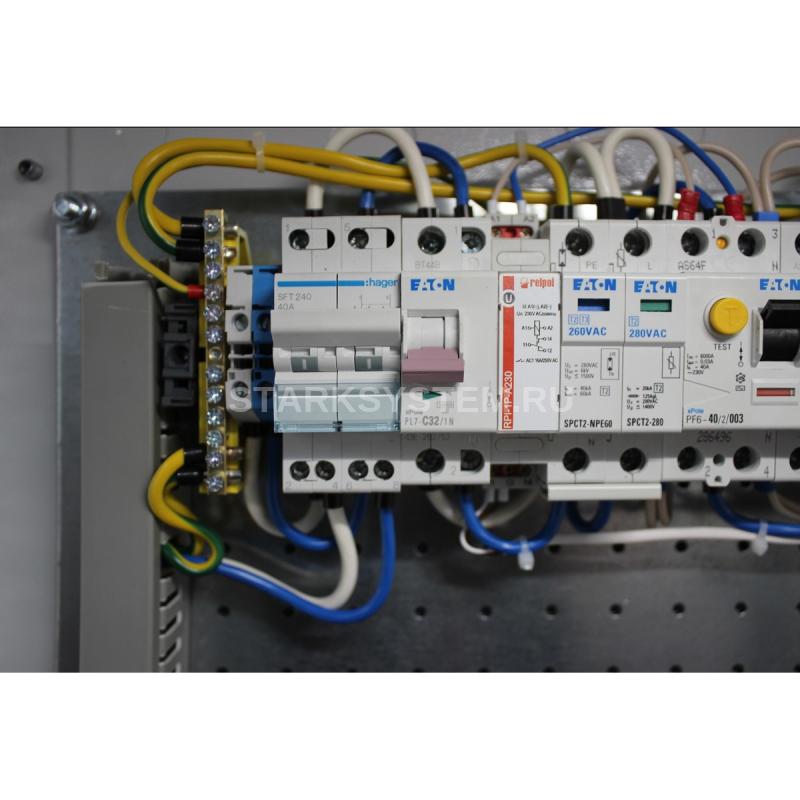

Cхема электрическая принципиальная шкафов серии ШТВ-2 исп. Т1

Технические характеристики ЦМО ШТВ-2-30.10.9-К3А3-ТК-МС3

• Код: 30130211204
• Артикул: ШТВ-2-30.10.9-К3А3-ТК-МС3
• Высота, U: 30
• Высота, мм: 1575
• Толщина металла, не более мм: 2
• Ширина, мм: 1045
• Глубина, мм: 1180
• Комплектация: С кондиционером
• Масса изделия, кг: 270
• Полезная глубина 19" отсека, мм: 820
• Категория коррозийной стойкости: С3
• Цвет: Серый RAL 7035
• Мощность кондиционера, Вт: 1 500
• Мощность нагревателя, Вт: 1 000
