ВЭРС-ПК 2П-РС версия 3.2

Описание ВЭРС-ПК 2П-РС версия 3.2

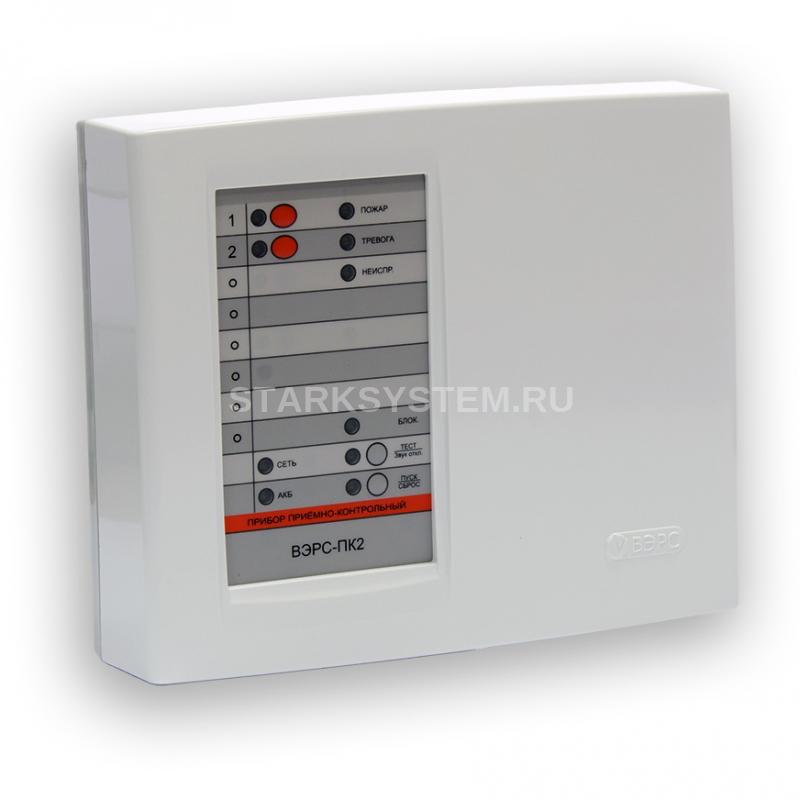

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК 2П-РС версия 3.2, пластиковый корпус, считыватель ТМ в комплекте, является универсальным прибором, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны. Исполнение прибора со встроенным регистратором событий.

Приборы ВЭРС-ПК 2П-РС версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК2 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:

• Внедрен высокоэффективный импульсный источник питания;
• Расширен диапазон рабочего сетевого напряжения - 135-242 В;
• Поддерживается полноценная работа с глубоко разряженной АКБ;
• Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации
• Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
• Уменьшен удельный вес.

ВЭРС-ПК 2П-РС версия 3.2 выполняет функции:

• Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
• Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
• Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
• Контроль прохода через одну точку доступа;
• Контроль линий подключения оповещателей;
• Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности и особенности ВЭРС-ПК 2П-РС версия 3.2

• Гибкое программирование до 36 -х параметров прибора и ШС;
• Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
• Объединение ШС в разделы для общего управления;
• Управление ШС электронными ключами (до 255 ключей);
• Управление замком двери, обеспечение прохода по ключам доступа;
• Встроенный резервированный источник питания с АКБ 4,5А*ч;
• Возможность подключения внешнего РИП;
• Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
• Исполнение в пластмассовом и металлическом корпусах;
• Подключение внешних блоков по RS-485.

Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.

Тактики охранных ШС:

• "С задержкой на выход и вход";
• "Задержка с открытой дверью";
• "Тихая тревога»;
• "Автовзятие";
• "Тревожный";
• "Круглосуточный";
• "Контроль снятого состояния".

Тактики пожарных ШС:

• ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
• Однопороговый и двухпороговый режим опроса извещателей;
• Алгоритм верификации (переопрос);
• Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
• "Автовзятие";
• "Круглосуточный".

Технические характеристики ВЭРС-ПК 2П-РС версия 3.2

• Количество ШС, подключаемых к прибору в зависимости от исполнения, шт 2

  Питание прибора:

• от сети переменного тока частотой (50±1) Гц, В 135 - 242
• от аккумулятора, В 12 ± 15 %

• Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 12

• Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более 0,16
• Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2
• Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более 0,25
• Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: 1,2
• Напряжение на клеммах для подключения ШС, в дежурном режиме, В 17±1,7
• Максимальное количество ключей ТМ, записываемых в прибор, шт. 255
• Количество групп объединения ШС (разделов): 4

  Выходные коммутационные параметры ПЦН:

• напряжение переменного тока не более, В 120
• напряжение постоянного тока, не более, В 24
• ток, не более, А 2

  Условия эксплуатации:

• диапазон температур, °С -30…+50
• относительная влажность воздуха при температуре окружающего воздуха 25 °С, % 98%
