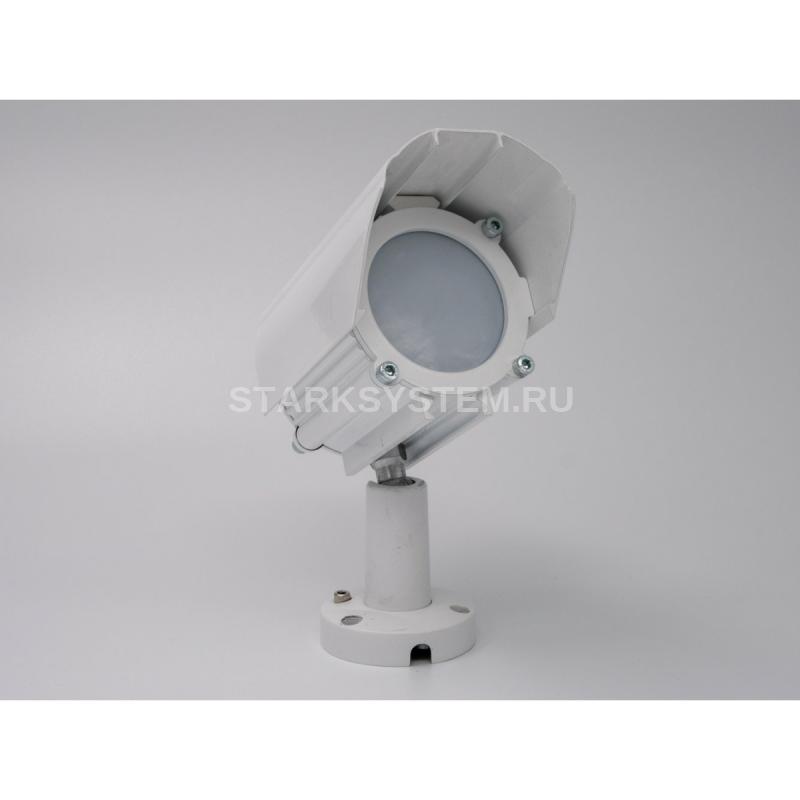

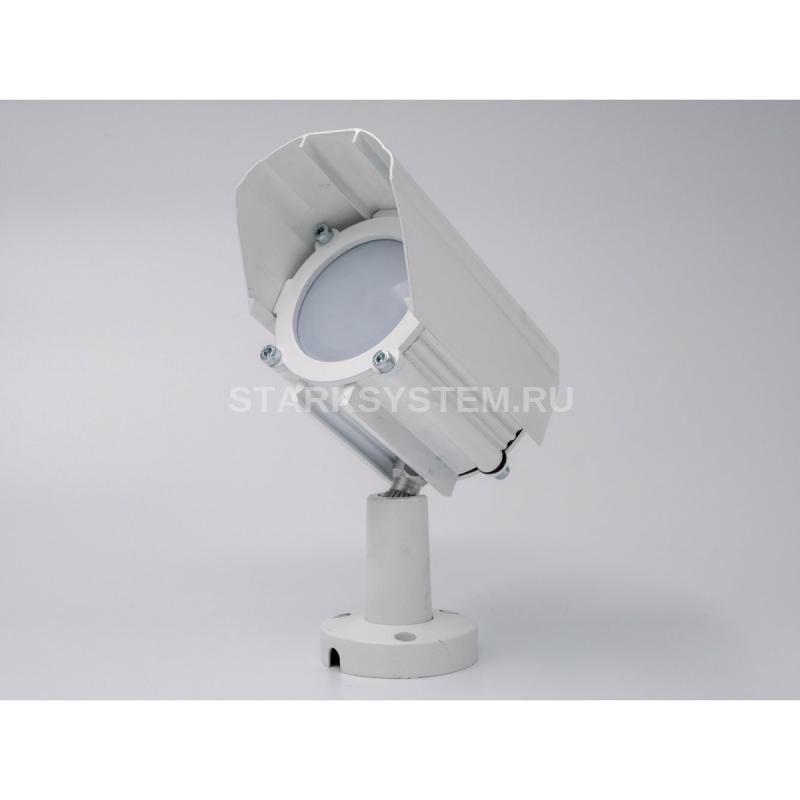

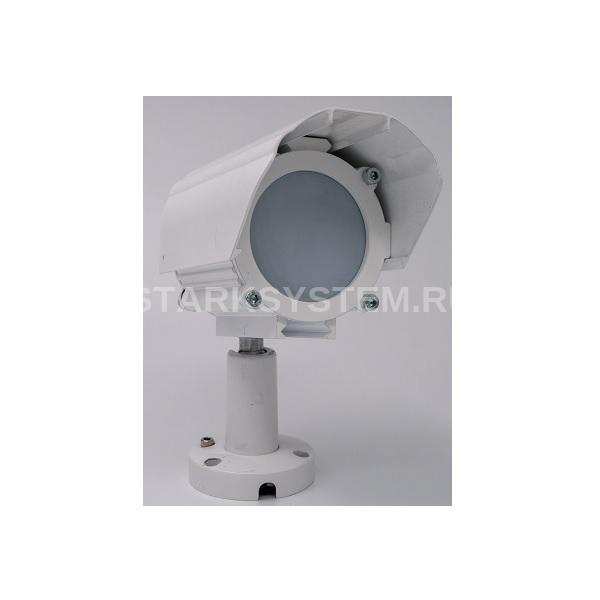

Полисервис ИД2-50-1

Описание Полисервис ИД2-50-1

Извещатель охранный инфракрасный пассивный ИД предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения. Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения. Применяется для построения линейных рубежей охраны на открытых площадках и периметрах объектов.

• Форма зоны обнаружения - коридорная
• Максимальная дальность обнаружения 50 метров
• Размер зоны обнаружения на максимальной дальности - 1,4 x 2,1 м
• Два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности
• Индикация режимов “Тревога” и “Неисправность” (с возможностью отключения)
• Плавная регулировка порога срабатывания
• Простой юстировочный узел
• Блок клемм расположен внутри корпуса прибора
• Четыре режима обнаружения

Диаграмма направленности, вид сверху: вид сбоку:

А = 50 метров, В = 1 метр, С = 2 метра

Расширенные возможности обнаружения извещателей серии ИД2:

Двух пороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения. Двух пороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным. Одно пороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает если нарушитель вошел в зону действия одного из лучей и повернул обратно.

Варианты исполнения:

ИД2-50 исп.5 имеет расширенный температурный диапазон от -55 до +50 градусов Цельсия

ИД2-50-1 имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности

Наименование	Шлейф Тревога-2	Температура   эксплуатации
ИД2-50	-	-40..+50С
ИД2-50-1	+	-40..+50С
ИД2-50 исп.5	-	-55..+50С
ИД2-50-1 исп.5	+	-55..+50С

  Типовые схемы установки инфракрасных пассивных извещателей с коридорной формой зоны обнаружения

Однонаправленная схема



• Двунаправленная схема

Технические характеристики Полисервис ИД2-50-1

• Тип прибора Пассивный ИК извещатель

• Протяженность охраняемой зоны, метров 50
• Форма зоны обнаружения Коридорная
• Материал корпуса Металл
• Степень защиты оболочки IP65
• Температура эксплуатации -40..+50С
• Напряжение питания, Вольт 8-28
• Питание От внешнего источника.
