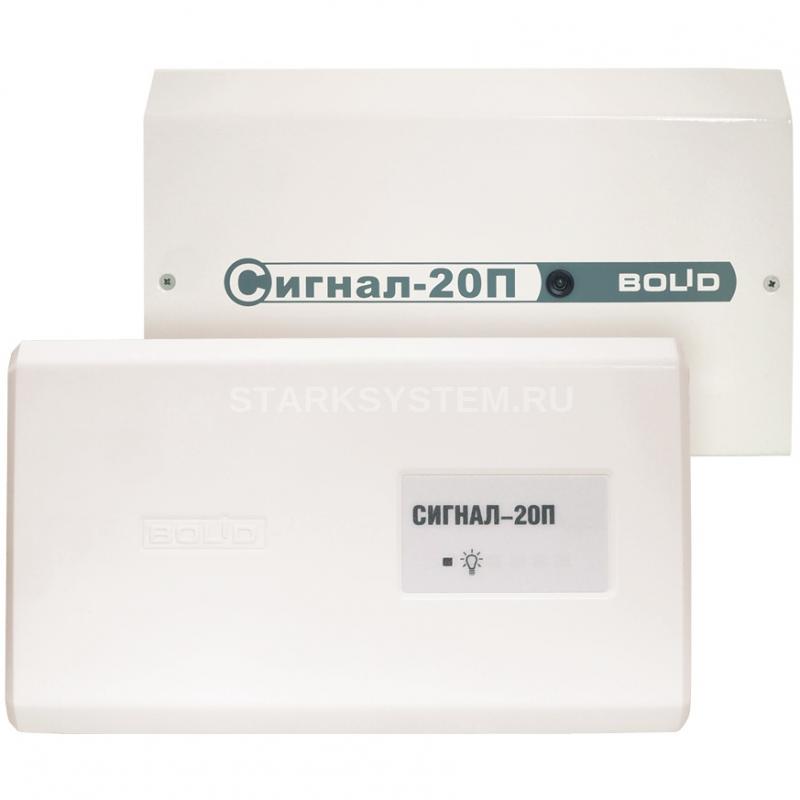

Болид Сигнал-20П

Код товара: 1473062
Sklad 2
Розн. цена: 6 588 руб
Ваша цена: 6 314 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Болид Сигнал-20П

Блок приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный Сигнал-20П Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Особенности:

  • До 20 радиальных шлейфов сигнализации
  • Программируемый выбор типа шлейфов сигнализации:     тип 1: пожарный дымовой двухпороговый     тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)     тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)     тип 4: охранный     тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя     тип 6: технологический     тип 7: охранный входной     тип 11: тревожный     тип 12: программируемый технологический     тип 16: пожарный ручной     тип 17: водосигнальный     тип 18: пожарный пусковой
  • Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
  • Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
  • Программируемые выходы (37 локальных тактик управления)
  • Контроль двух выходов на обрыв и короткое замыкание
  • Два ввода питания: для подключения основного и резервного источников питания

    Технические характеристики Болид Сигнал-20П

    • Количество радиальных неадресных шлейфов сигнализации (ШС): 20
    • Макс. сопротивление проводов ШС без учета оконечного сопротивления:     1 кОм для охранных ШС     100 Ом для пожарных ШС
    • Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй":     20 кОм для охранных ШС     50 кОм для пожарных ШС
    • Подключаемые к ШС устройства:     Неадресные охранные и пожарные извещатели с релейным выходом: Без ограничений     Неадресные охранные извещатели, питающиеся от ШС: с общим током потребления до 3 мА     Неадресные пожарные извещатели, питающиеся от ШС: с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
    • Напряжение на каждом входе ШС: 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
    • Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
    • Световая индикация: 1 индикатор отображения режимов
    • Встроенный звуковой сигнализатор: нет
    • Датчик вскрытия корпуса: микроконтакт
    • Энергонезависимый буфер событий: 4096 сообщения
    • Интерфейс: RS-485, протокол "Орион", "Орион 2.1"
    • Питание блока: от внешнего источника постоянного тока
    • Напряжение питания: 10,2 ÷ 28,0 В постоянного тока
    • Количество вводов питания: 2
    • Потребляемый ток:     в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС): 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В     в режиме Пожар: 330 мА при напряжении питания 24 В, 650 мА при напряжении питания 12 В
    • Готовность к работе после включения питания: не более 3 с
    • Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
    • Интерфейс подключаемых считывателей: Dallas Touch Memory, iButton
    • Управление светодиодами считывателя: Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
    • Управление звуковым сигнализатором считывателя: Нет
    • Выходы: 5 шт.
    • Электромагнитные реле (сухой контакт): 3 шт. 28 В-до 2 А или 80 В - от 0,1 мА до 50 мА Электромагнитные реле: 2 шт.12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
    • Рабочий диапазон температур: от -30 до +50 °C
    • Относительная влажность: до 98% при +25 °C
    • Степень защиты корпуса: IР20
    • Материал корпуса: пластик Габаритные размеры: 230x135x37 мм
    • Вес блока: не более 0,5 кг
    • Средний срок службы: 10 лет
    • Программирование блока: программа UProg.exe
    • Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
    • Тип крепления: настенный навесной
    • Болид Сигнал-20П
