Описание Болид С2000-КДЛ-2И(исп.01)
контроллер двухпроводной линии связи с гальванической изоляцией С2000-КДЛ-2И исп.01
Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И исп.01" с двумя интерфейсами RS-485.
Особенности:
Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
Подключение до 127 адресных устройств (АУ)
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС
Возможность подключения двух линий интерфейса RS-485 для резервирования линий связи с сетевым контроллером
Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС
Питание подключенных адресных устройств по двухпроводной линии связи
Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП"
Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
Работа с адресными радиоканальными устройствами линейки "С2000Р"
Работа с адресными счетчиками расхода "С2000-АСР2" и "С2000-АСР8", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-ПИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ"
Работа с адресным измерителем влажности и температуры "С2000-ВТ"
Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
Локальное и централизованное управление разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
Передача служебных и тревожных сообщений на пульт "С2000", "С2000М", АРМ "Орион Про"
Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно
Использование совместно с "С2000-ВТ" и "С2000-ИП" для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
Контроль вскрытия корпуса контроллера

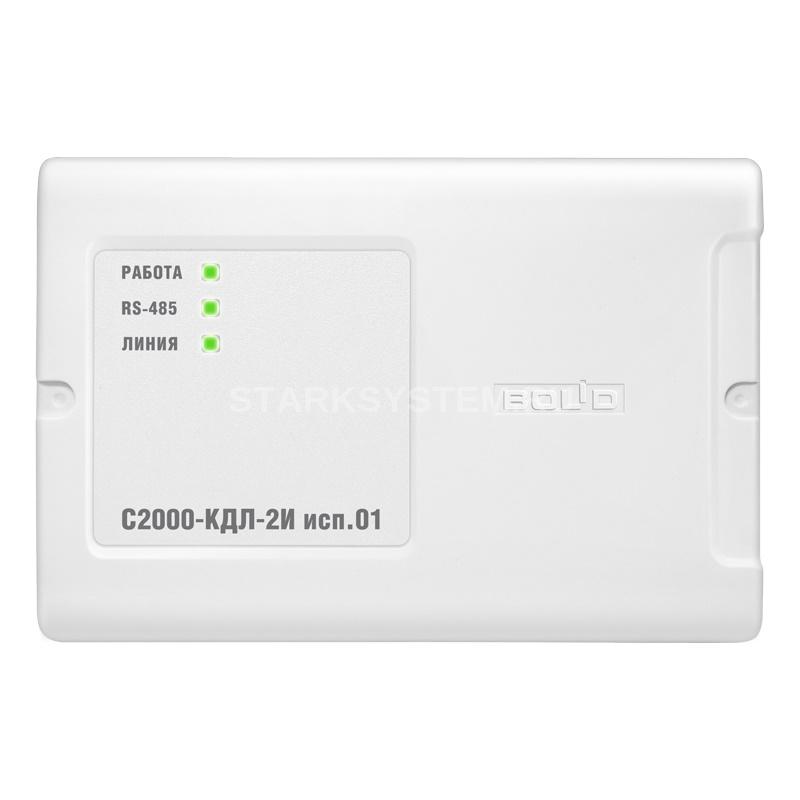

Световая индикация состояния контроллера, ДПЛС, интерфейса RS-485
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Схема электрическая подключения контроллера
