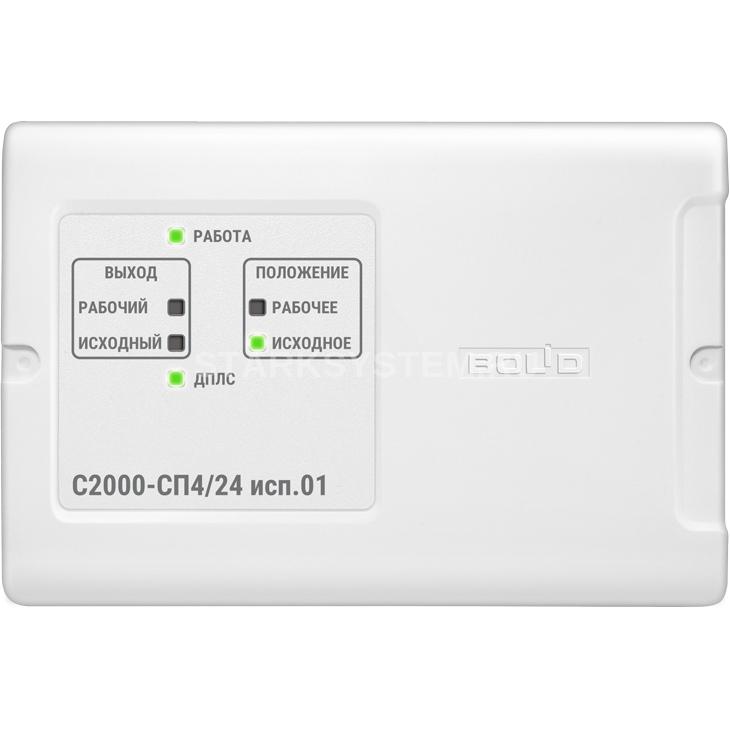

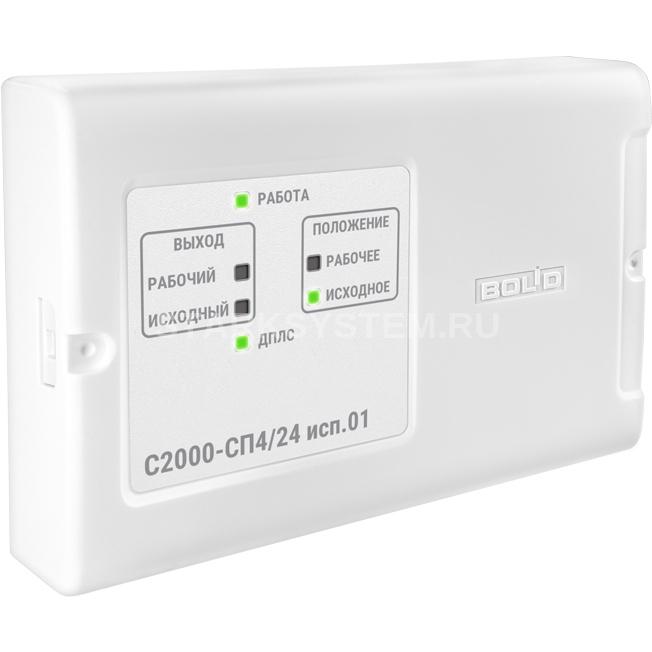

Болид С2000-СП4/24 исп.01

Код товара: 1456988
Розн. цена: 3 463 руб
Ваша цена: 3 463 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Болид С2000-СП4/24 исп.01

Блок сигнально-пусковой адресный С2000-СП4

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

  • Исполнение: «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
  • Управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
  • Программируемая логика управления реле
  • Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
  • Гальваническая развязка управляемых выходов от ДПЛС
  • Получение сигналов от 2-х концевых выключателей состояния привода
  • Возможно подключение внешней кнопки функционального теста
  • Контроль вскрытия корпуса
  • Световая индикация состояния прибора и выходов
  • До 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»

Структурная схема управления противопожарными клапанами:

Выпускается в четырёх исполнениях: «С2000-СП4/24» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС «С2000-СП4/220» для рабочего напряжения 220 В переменного тока «С2000-СП4/220 исп.01» для рабочего напряжения 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС

Технические характеристики Болид С2000-СП4/24 исп.01

  • Модель: С2000-СП4/24 исп.01
  • Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
  • Максимальный коммутируемый ток одного реле: 3 A
  • Коммутируемое напряжение: от 10,2 В до 28,4 В
  • Максимальный ток контроля исправности цепей: 1,5 мА
  • Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
  • Потребляемый ток от линии ДПЛС: не более 1,5 мА
  • Гальваническая развязка ДПЛС и источника питания силовой части: до 500 В
  • Датчик вскрытия корпуса: микропереключатель
  • Время технической готовности: не более 15 с
  • Рабочий диапазон температур: от минус 30 до +55°C
  • Относительная влажность: до 93% при +40°C
  • Степень защиты корпуса: IР40
  • Габаритные размеры: 156х107х39 мм
  • Масса: не более 0,2 кг
  • Средний срок службы: 10 лет
  • Программирование: программа UProg.exe

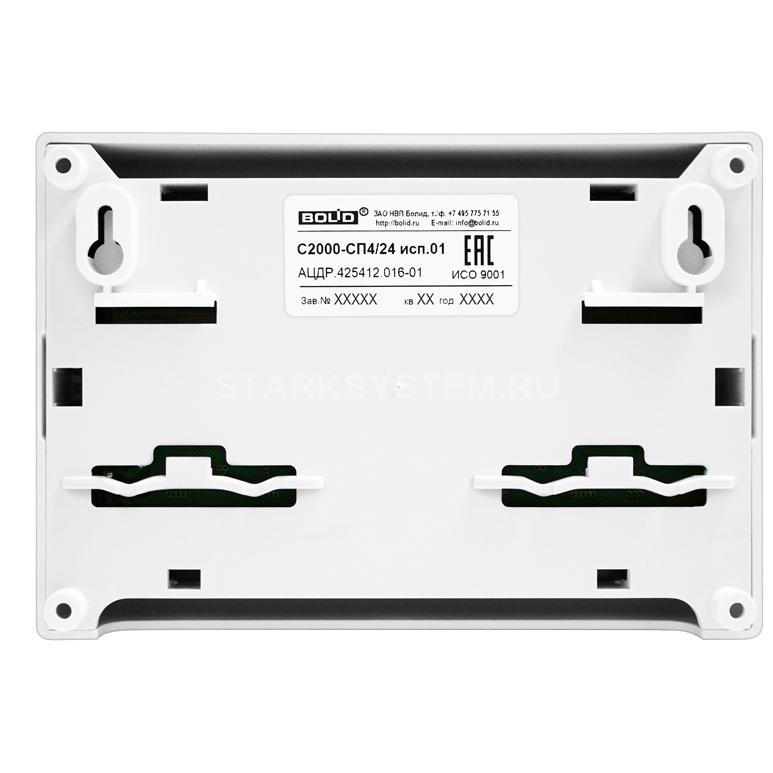

  • Тип монтажа: настенный навесной или на DIN-рейку
