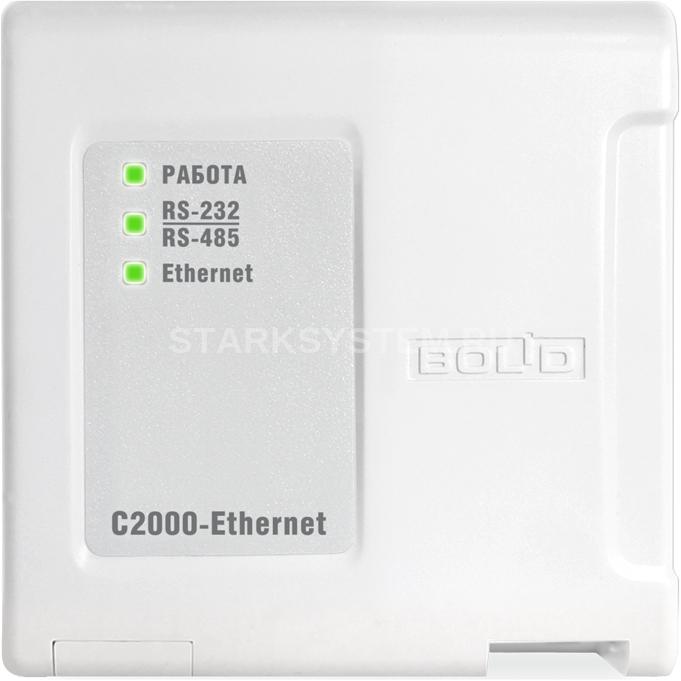

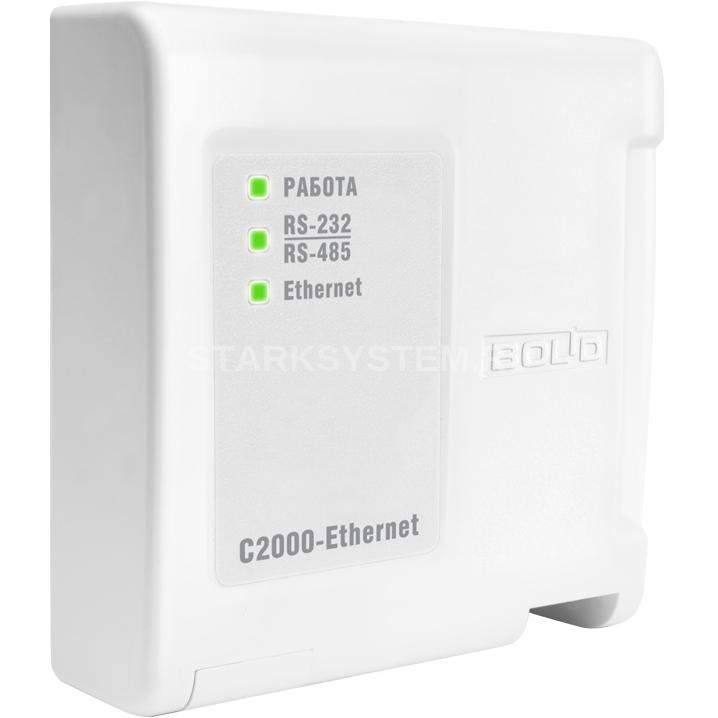

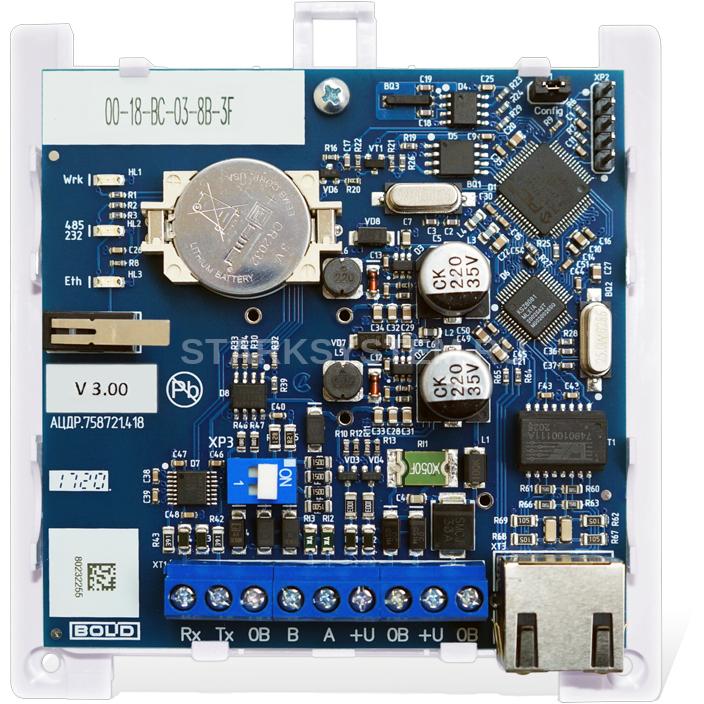

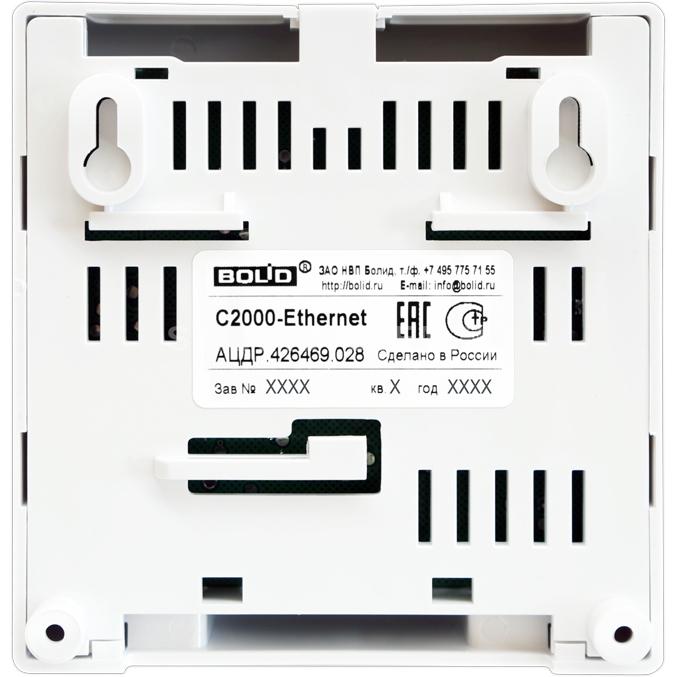

Болид С2000-Ethernet

Описание Болид С2000-Ethernet

Болид С2000-Ethernet – преобразователь интерфейсов предназначен для использования в составе системы «Орион» и «Орион Про» для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.

Данная модель поддерживает два режима работы:

• Прозрачный протоколонезависимый режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в Ethernet и обратно (в составе системы "Орион", "Орион Про" и других систем)
• Режим с сохранением событий. Осуществляет опрос приборов в удаленном сегменте интерфейса RS-485 для увеличения скорости обмена между устройствами системы "Орион". Объем буфера событий: 255 сообщений. Автоматическое определение активного интерфейса: RS-232 или RS-485

ПАРАМЕТРЫ РАБОТЫ ИНТЕРФЕЙСОВ RS-485/RS-232 (HALF-DUPLEX):

• Скорости передачи данных: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек
• Количество стартовых/стоповых бит - 1
• Без контроля четности
• Максимальная длина пакета - 255 байт
• Настройка признаков упаковки данных (возможно использование нескольких признаков): - максимальная длина пакета - (0-255); - пауза между принятыми байтами - (0 - 65535 мс); - разделитель (0 - 0xFF). Действие разделителя. При приеме разделителя: a) отослать пакет; b) отбросить разделитель и отослать пакет; c) принять еще один байт, следующий за разделителем, и отослать пакет

ПАРАМЕТРЫ РАБОТЫ ПО ETHERNET-КАНАЛУ:

• Скорость передачи - 10 Мбит/с
• Используемые протоколы: UDP, ICMP (ping), ARP
• Прием/передача единичных пакетов
• Максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "С2000-Ethernet" - 10

Технические характеристики Болид С2000-Ethernet

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА v2.XX v3.XX

Параметры работы по локальной сети	скорость передачи	10 Мбит/с	10/100 Мбит/с
	используемые протоколы	UDP, ICMP (ping), ARP	UDP, ICMP, ARP, DNS, DHCP-клиент
	поддерживаемые способы адресации IP-пакетов	прием/передача единичных пакетовприем широковещательных пакетов
	максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"	8	15
Параметры работы интерфейсов RS-485/RS-232	скорость передачи данных	для работы с приборами "Орион" – 9600 бит/сдля работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/сдля сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с	для работы с приборами "Орион" – 9600 бит/сдля работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/сдля сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
	режим	полудуплекс
	параметры работы в RS	8 бит данных и 1 стоповый8 бит данных и 2 стоповых	8 бит данных, 1 стоповый8 бит данных, 1 стоповый, чёт8 бит данных, 1 стоповый, нечет8 бит данных, 2 стоповый8 бит данных, 2 стоповый, чёт8 бит данных, 2 стоповый, нечет9 бит данных, 1 стоповый9 бит данных, 2 стоповый
	максимальная длина пакета	264 байта	511 байт
	длина линии связи RS-485	не более 1500 м
	длина линии связи RS-232	не более 20 м
Напряжение питания		12 ÷ 24 В постоянного тока
Потребляемый ток		не более 90 мА - при напряжении питания 12 Вне более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания		не более 3 с	не более 10 с
Рабочий диапазон температур		от минус 30 до +50 °C
Степень защиты корпуса		IР20	IР30
Габаритные размеры		102×107×39 мм
Вес прибора		не более 0,2 кг
Программирование прибора		программой UPROG по Ethernet или RS-232	программой UPROG по Ethernet или RS-485
Подключение к ПК		через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору		RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечениемЛокальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
