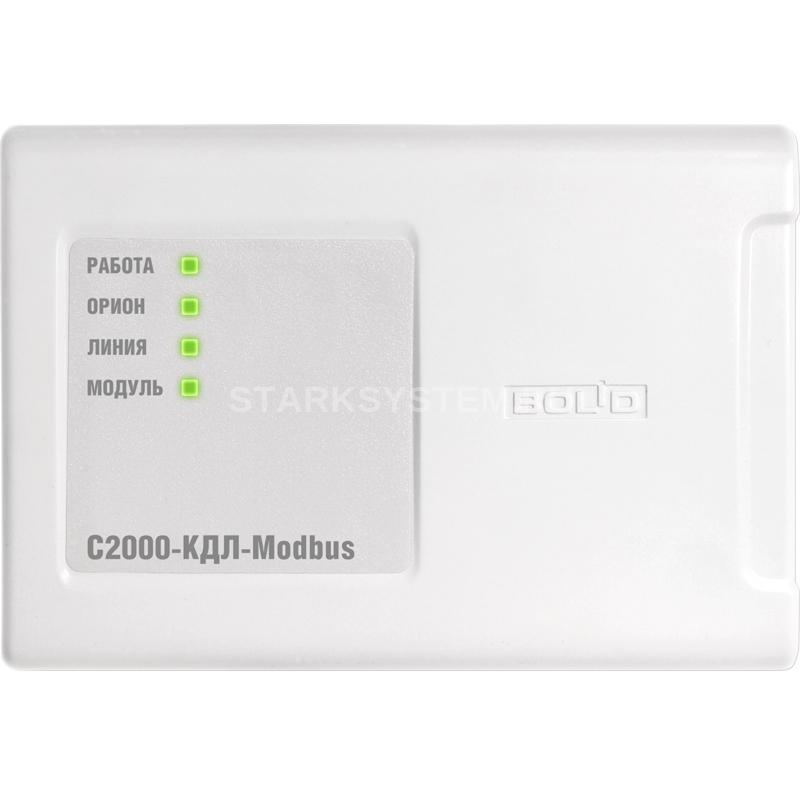

Болид С2000-КДЛ-Modbus

Код товара: 1472799
Розн. цена: 8 708 руб
Ваша цена: 8 359 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Болид С2000-КДЛ-Modbus

Болид С2000-КДЛ-Modbus - контроллер двухпроводной линии связи с гальванической изоляцией с протоколом Modbus "С2000-КДЛ-Modbus" предназначен для автоматизации и диспетчеризации инженерных систем. Контроллер позволяет:

  • контролировать состояния адресных входов, которые могут быть представлены адресными извещателелями (охранными, пожарными, охранно-пожарными, физических величин и т.д.) и/или контролируемыми цепями (КЦ) адресных расширителей (АР)
  • управлять, посредством выходов адресных сигнально-пусковых блоков (СП)
  • выдавать тревожные извещения при срабатывании адресных извещателей и/или нарушении КЦ АР на компьютер по интерфейсу RS-485
  • локально управлять собственными адресными выходами и централизованным управлением адресными входами и выходами, входящими в состав разделов системы В контроллере применён модуль преобразования протокола Modbus (в дальнейшем – модуль), который позволяет интегрировать систему в объектовое оборудование сторонних разработчиков с помощью интерфейса Modbus-RTU и передавать события на передатчик RS-202TD в протоколе Ademco Contact ID. Модуль позволяет:
  • управлять контролируемыми устройствами, включением/выключением реле устройств, подключенных по двухпроводной линии связи ДПЛС
  • получать числовые значения параметров контроля и управления от устройств по ДПЛС
  • передавать числовые значения параметров контроля и управления от устройств ДПЛС по интерфейсу "RS-485(Orion)" и "RS-485(Modbus)"
  • управлять адресными выходами по двухпроводной линии связи ДПЛС Подключение модуля в режиме «Орион-Master» Подключение модуля в режиме «Орион-Slave»

    Технические характеристики Болид С2000-КДЛ-Modbus

    • Напряжение питания контроллера от внешнего источника питания постоянного тока: от 10,2 до 28,4 В
    • Количество вводов питания: 2
    • Потребляемая мощность: не более 4 Вт
    • Потребляемый ток контроллером при питании от источника с выходным напряжением 12 В:     максимальное значение: не более 400 мА     типовое значение при отсутствии подключенных АУ: 80 мА     типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое: 160 мА
    • Потребляемый ток контроллером при питании от источника с выходным напряжением 24 В:     максимальное значение: не более 200 мА     типовое значение при отсутствии подключенных АУ: 40 мА     типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое: 80 мА
    • Максимальный выходной ток ДПЛС: не более 100 мА
    • Контроллер обеспечивает питание всех подключенных АУ суммарным токопотреблением: до 64 мА
    • Длина двухпроводной линии связи:     при сечении жил проводов 0,2 мм2: не более 160 м (диаметр жил не менее 0,5 мм)     при сечении жил проводов 0,5 мм2: не более 400 м (диаметр жил не менее 0,8 мм)     при сечении жил проводов 0,75 мм2: не более 600 м (диаметр жил не менее 1 мм)     при сечении жил проводов 1,5 мм2: не более 1200 м (диаметр жил не менее 1,4 мм)
    • Количество адресуемых входов/выходов (адресных извещателей и КЦ адресных расширителей, входов адресных счётчиков расхода, выходов реле сигнально-пусковых блоков), подключаемых к контроллеру по двухпроводной линии связи (информационная емкость): 127
    • Количество зон для возможности группировки входов: 64
    • Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, µ-LAN), Wiegand или ABA-TrackII: 1
    • Уровни управления двумя светодиодами (одним двухцветным светодиодом) считывателя: +5 В КМОП
    • Ограничение тока через светодиоды при прямом подключении: 10 мА
    • Уровень управления звуковым сигнализатором считывателя: +5 В КМОП
    • Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов): 512
    • Расстояние от контроллера до считывателя: не более 100 м Контроллер обеспечивает гальваническую изоляцию двух разделённых групп контактов:     клеммы вводов питания, интерфейс "RS-485(Орион)", интерфейс "RS-232", интерфейс "RS-485(Modbus)", подключение считывателя     клеммы ДПЛС
    • Максимальное напряжение гальванической изоляции: не более 500 В
