Тахион ПБС-20/60 ВБ исп.88А

Код товара: 1458055

Розн. цена: 43 500 руб

Ваша цена: 41 325 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Тахион ПБС-20/60 ВБ исп.88А

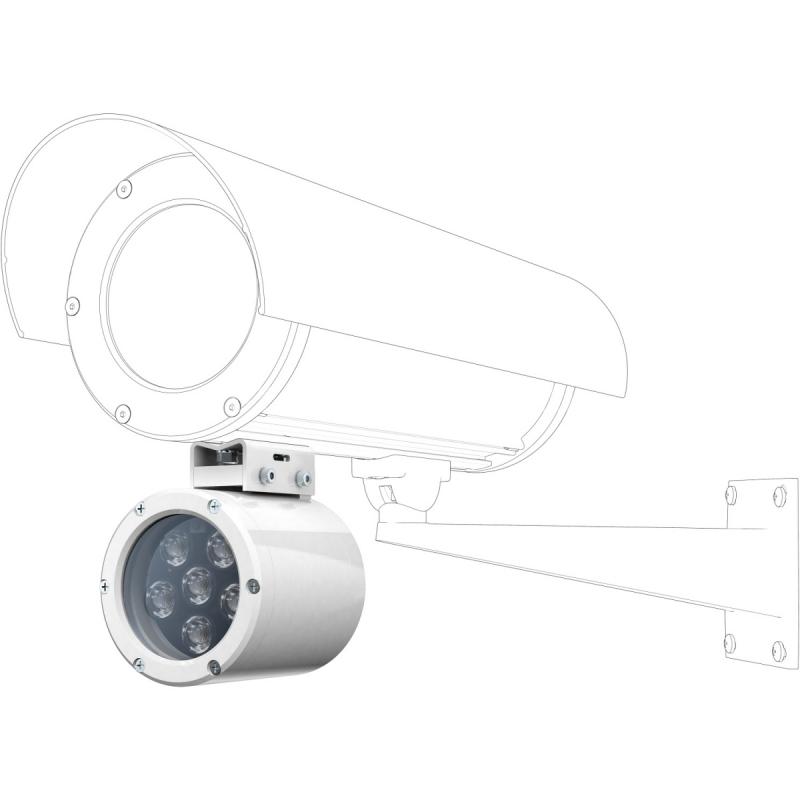

Прожектор белого света взрывозащищенный ПБС-20/60 ВБ иcп.88 А предназначен для освещения объектов в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами. Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

ПБС-20/60 ВБ иcп.88 А выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

ПБС-20/60 ВБ иcп.88 А имеет функцию включения/выключения «по команде» реле сигнализации и т.п.

Прожектор имеет защиту:

- от переполюсовки; - аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.

ПБС-20/60 ВБ иcп.88 А выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.

Прожектор соответствует:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

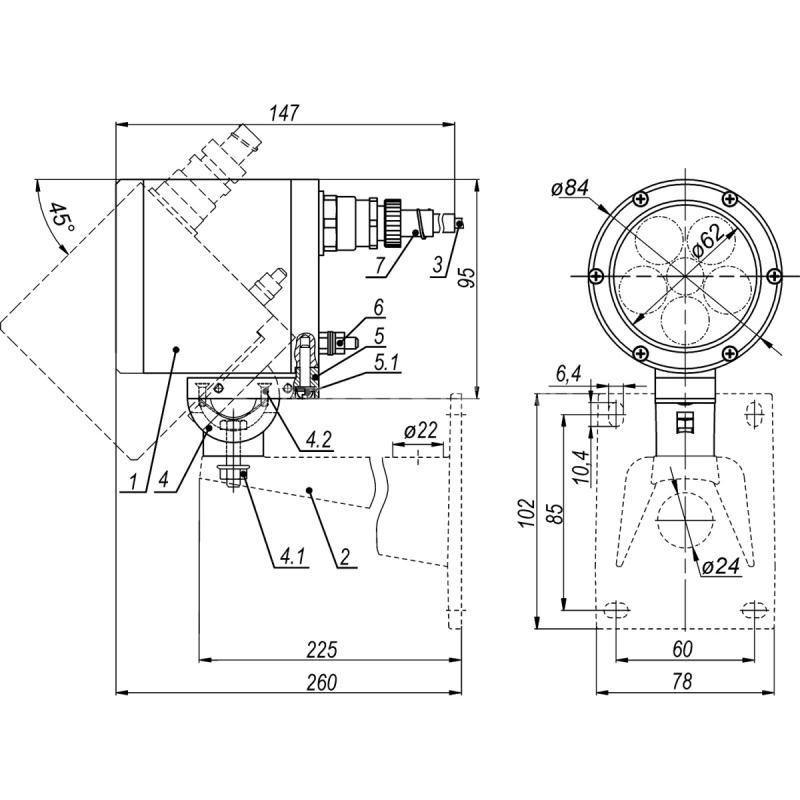

СОСТАВ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

1.	Прожектор инфракрасный периметровый взрывозащищенный	1 шт.
2.	Кронштейн КТ-220 (поставляется по отдельной заявке)	1 шт.
3.	Кабель питания/управления (4х0.5мм² L=1 м, другая длина под заказ, max 20м)	1 шт.
4	Шарнир	1 шт.
4.1	Гайка болта фиксации шарнира	1 шт.
4.2	Винты крепления шарнира	4 шт.
5.	Основание прожектора	1 шт.
5.1	Винт крепления основания прожектора	2 шт.
6.	Болт заземления	1 шт.
7.	Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)	1 шт.
8.	Винт М4х8	4 шт.
9.	Шайба стопорная 4	4 шт.
10.	Скоба (для крепления к видеокамере)	1 шт.
11.	Болт М5х10	2 шт.
12.	Шайба стопорная 5	2 шт.
13.	Гайка М5	2 шт.
Комплект крепления к термокожухам ТГБ-4M Ex и ТГБ-4M Ex IIC (поставляется по отдельной заявке)
14.	Планка (поставляется по отдельной заявке)	2 шт.
15.	Винт М4х8 (поставляется по отдельной заявке)	4 шт.
16.	Шайба стопорная 4 (поставляется по отдельной заявке)	4 шт.
17.	Основание термокожуха (поставляется по отдельной заявке)	1 шт.

УСТАНОВКА ПРОЖЕКТОРА

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ В ТЕРМОКОЖУХАХ ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ ДРУГИХ ТИПОВ

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ В ТЕРМОКОЖУХАХ ТГБ-4M EX И ТГБ-4M EX IIC

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ПИТАНИЯ

ВАРИАНТЫ УПРАВЛЕНИЯ

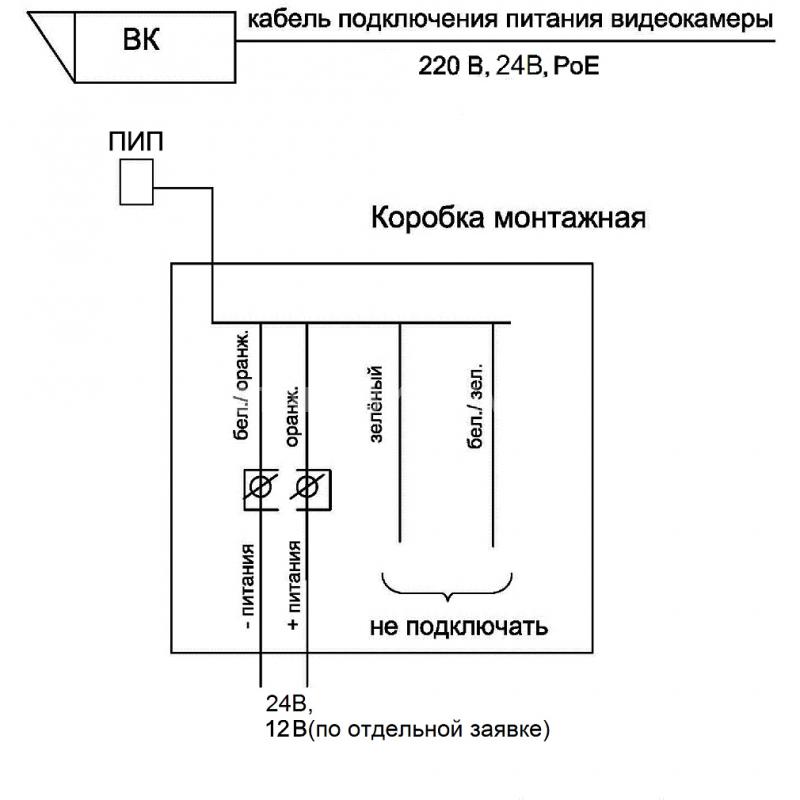

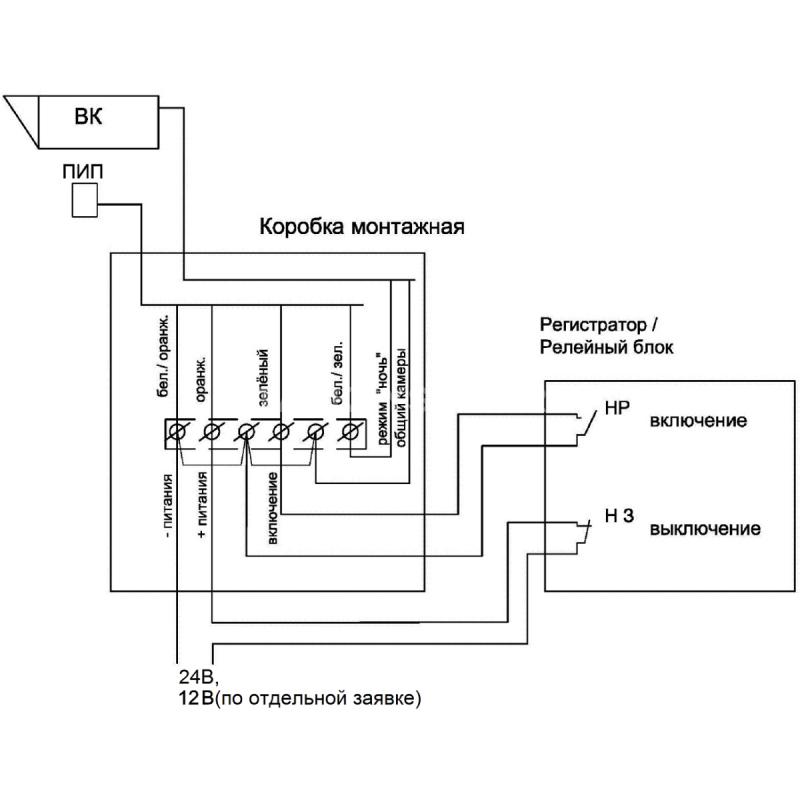

СХЕМА ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА ВО ВСЕХ РЕЖИМАХ УПРАВЛЕНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА В РЕЖИМЕ "ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИП ОТ ВСТРОЕННОГО СЕНСОРА ОСВЕЩЕННОСТИ"

Технические характеристики Тахион ПБС-20/60 ВБ исп.88А

Дальность с ТВ камерой с чувств. 0,005 лк*, м 20 Предельная дальность с освещенностью 1 лк, м 30 Угол освещения 60° Напряжение питания, В DC 12 ± 10 %** Мощность потребления, Вт – в режиме освещения 6,5 / 9,5 (обогрев 3 Вт) – в ждущем режиме 0,25 / 3,25 Порог включения, лк 10 ± 5 Длина волны, нм 850 Длина кабеля питания./управления (4х0.5 мм²), м 1 Максимальная длина кабеля управления*** (рисунок 2 в), м, не более 300 Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Влажность воздуха при +25 °С, % до 100 Габаритные размеры, мм см. рисунок 1 Масса с упаковкой, кг, не более 1,0 Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002**** Режим работы круглосуточный * Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры.

** Под заказ возможно изготовление ПИП-50/20 ВБ исп.88 А, ПИП-25/45 ВБ исп.88 А, ПИП-20/60 ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон).

*** Кабель UTP 2х0,22 в комплект поставки не входит.

**** Другой цвет покрытия по отдельной заявке.
