Тахион ПИП-20/60 ВБ исп.88

Описание Тахион ПИП-20/60 ВБ исп.88

Прожектор инфракрасный периметровый взрывозащищенный ПИП-20/60 ВБ исп.88. Прожекторы инфракрасные периметровые взрывозащищенные ПИП-20/60 ВБ исп.88 предназначены для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте в составе систем видеонаблюдения совместно с видеокамерами день/ночь во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты. ПИП-20/60 ВБ исп.88 выполнены в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. ПИП-20/60 ВБ исп.88 имеют функцию вкл. / выкл. по встроенному сенсору освещённости или извне по замыканию «сухого» контакта (контакт видеокамеры или контакт внешней цепи управления) на минус блока питания, функцию внешнего управления режимом день/ночь видеокамеры (при наличии данной опции у видеокамеры). Прожекторы имеют встроенные системы защиты:

1. Защита от переполюсовки, униполярное питание.
2. Защита от перегрева. Отключает прожектор при превышении рабочей температуры изделия, либо аварийного перегрева. Включение происходит автоматически, при понижении температуры.

Прожекторы обеспечивают:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• защиту от холодного запуска.

Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019. Прожекторы соответствуют:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0.

Климатическое исполнение изделий соответствует УХЛ1, 5 ГОСТ 15150. Степень защиты IP66/IP68. Состав, габаритные и установочные размеры. установка прожектора на кронштейн

1.	Прожектор ПИП-50/20(-25/45; -20/60) ВБ в термокожухе ТГБ-4М Ex IIC исп.88	1 шт.
2.	Кронштейн КТ-220 (поставляется по отдельной заявке)	1 шт.
3.	Кабель питания/управления UTP кат.5Е 4х2х0,22 (L=0,45 м, другая длина под заказ, max 20м)	1 шт.
4	Шарнир	1 шт.
4.1	Гайка болта фиксации шарнира	1 шт.
4.2	Винты крепления шарнира	4 шт.
5.	Основание прожектора	1 шт.
5.1	Винт крепления основания прожектора	2 шт.
6.	Болт заземления	1 шт.
7.	Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)	1 шт.
8.	Винт М4х8	4 шт.
9.	Шайба стопорная 4	4 шт.
10.	Скоба (для крепления к видеокамере)	1 шт.
11.	Болт М5х10	2 шт.
12.	Шайба стопорная 5	2 шт.
13.	Гайка М5	2 шт.
14.	Планка (поставляется по отдельной заявке)	2 шт.
15.	Винт М4х8 (поставляется по отдельной заявке)	4 шт.
16.	Шайба стопорная 4 (поставляется по отдельной заявке)	4 шт.
17.	Основание термокожуха (поставляется по отдельной заявке)	1 шт.
17.1	Винт крепления основания термокожухов	2 шт.

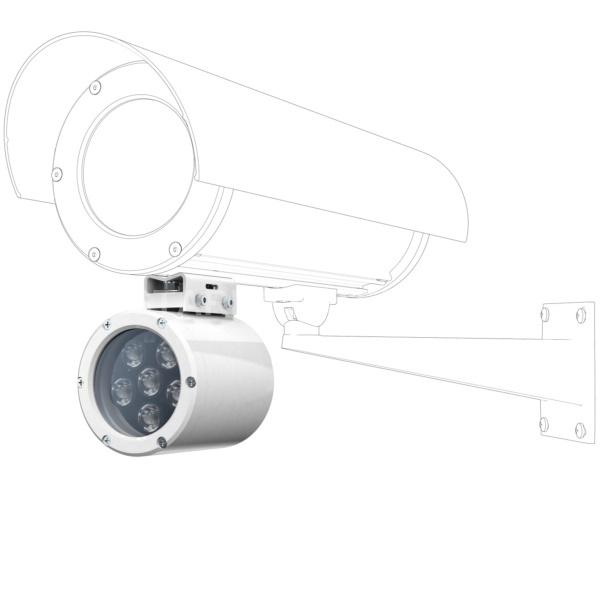

Установка прожектора на видеокамеру в термокожухах ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC Установка прожектора на видеокамеры других типов Установка прожектора на видеокамеры в термокожухах ТГБ-4M EX И ТГБ-4M EX IIC Варианты подключения питания Варианты управления Схемы подключения прожектора Варианты исполнения:

ПИП-50/20 ВБ исп.88

ПИП-25/45 ВБ исп.88

ПИП-20/60 ВБ исп.88
