ИВС-сигналспецавтоматика ИП 212-44 (МС-02) (ДИП 212-44 МС-02)

Описание ИВС-сигналспецавтоматика ИП 212-44 (МС-02) (ДИП 212-44 МС-02)

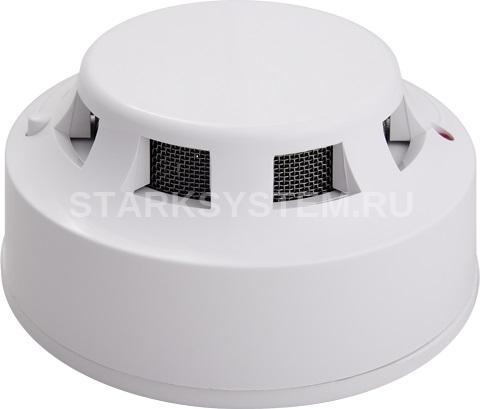

Дымовые извещатели ИВС-сигналспецавтоматика ИП 212-44 (МС-02) (ДИП 212-44 МС-02) в комплекте с модулями согласования МС-02 предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи в четырехпроводные шлейфы охранно-пожарных приборов и расширителей сигнала тревожного сообщения «Пожар». Извещатель ИП212-44 с МС-02 имеет в розетке модуль согласования МС-02, обеспечивающий возможность подключения извещателя в четырехпроводные шлейфы ППК (см. рисунок 3). В модуле МС-02 применено двухканальное оптореле с нормально-разомкнутыми контактами. Один канал используется аналогично МС-01, а второй используется в качестве оконечного реле контроля наличия напряжения в линии питания. Схема модуля МС-02 приведена на рисунке.

Технические характеристики ИВС-сигналспецавтоматика ИП 212-44 (МС-02) (ДИП 212-44 МС-02)

• Напряжение питания (от источника постоянного тока), В от 9 до 15
• Ток, потребляемый извещателями ИП212-44 с МС-02 в дежурном режиме при максимальном напряжении питания 15В, мА, не более 12
• Ток, потребляемый извещателями ИП212-44 с МС-02 в сработавшем состоянии, мА, не более 35
• Сопротивление выходной цепи оптореле МС-02 в замкнутом состоянии, не более, Ом 100
• Сопротивление выходной цепи оптореле МС-02 в разомкнутом состоянии, не менее, Ом 500 000
• Сопротивление изоляции между выходными цепями оптореле и цепями питания, кОм, не менее 500
• Габаритные размеры, мм, не более Ф 100х49
• Масса, кг, не более 0,2
• Диапазон робочих температур извещателя, °С от минус 30 до +60
• Средний срок службы, лет, не менее 10

  Остальные технические характеристики идентичны базовой модификации ИП212-44

  Комплектность:

• Извещатель пожарный ИП212-44 «ДИП-44» 1

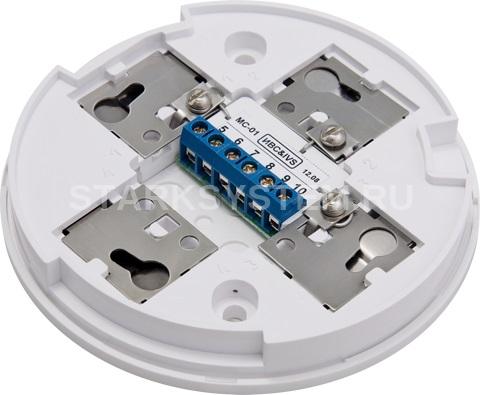

• Розетка с модулем МС-02 1
• Комплект монтажных частей: Шайба прижимная 2 Винт М3х8 2 Гайка М3 2 Шайба-гровер Ф 3 2
• Руководство по эксплуатации 1/25
