Рубеж ИП 212-45 V2.14 для подвесного потолка, УС-01

Описание Рубеж ИП 212-45 V2.14 для подвесного потолка, УС-01

ИП 212-45 V2.14 для подвесного потолка, УС-01

Арт.: RBZ-340173

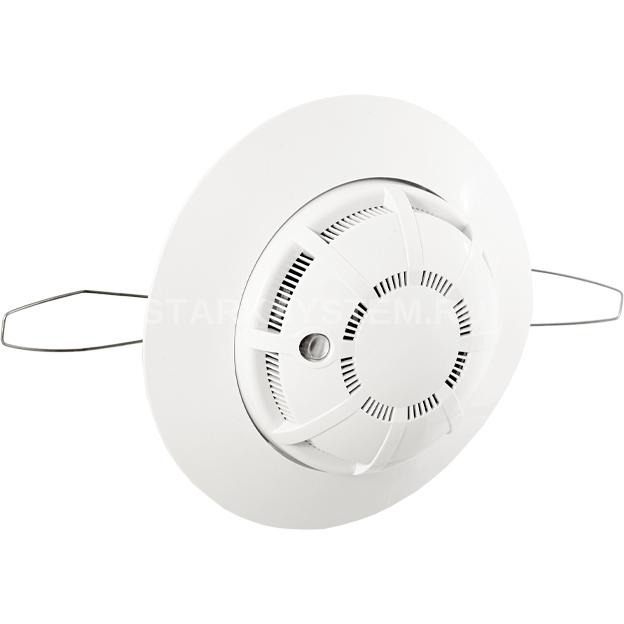

Извещатель с зажимными контактами для монтажа в подвесной потолок, с 4 контактами, УС-01.

Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Современный дымовой оптико-электронный извещатель ИП 212-45 исполнения серии «Марко» с визуальной индикацией состояния извещателя и евродизайном корпуса имеет следующие потребительские свойства:

• в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары;
• новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
• горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
• промигивание светодиода в дежурном режиме;
• широкий диапазон питающих напряжений от 9 до 30 В;
• малое токопотребление – не более 0,045 мА;
• удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
• корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС;
• установка на основные несущие конструкции (основной потолок). Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

  Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Это основание является унифицированным и позволяет устанавливать любой безадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

  При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

  Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатного базового основания извещателя.

  Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС) для индикации режима «Пожар». Дежурный режим извещателя индикацией ВУОС не дублируется.



  Схема подключения ИП 212-45 к приемно-контрольному прибору



  Схема подключения ИП 212-45 с использованием УС-01



  Схема подключения ИП 212-45 с использованием УС-02



  Схема организации адресно-аналоговой системы пожарной сигнализации



  Извещатель ИП 212-45 может иметь следующие варианты исполнения:

  • с винтовыми контактами для крепления проводов;
  • с 5-м контактом для подключения экрана кабеля;
  • влагозащищенное исполнение;
  • с металлической сеткой на дымовой камере;
  • с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

  Извещатель, в зависимости от исполнения, может иметь следующие обозначения:



  1 – Обозначение типа извещателя: ИП 212-45.

  2 – Тип контактов для крепления проводов АЛС: V – зажимные, W – винтовые.

  3 – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок

  4 – Устройство согласования (УС): 0 – без УС, 1 – с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02

  5 – Количество контактов: 4 – 4 контакта, 5 – 5 контактов

  6 – Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

  *Возможны комбинации из нескольких дополнительный опций.

Технические характеристики Рубеж ИП 212-45 V2.14 для подвесного потолка, УС-01

• Тип установки: в подвесной потолок
• Чувствительность извещателя 0,05-0,2 дБ/м
• Напряжение питания 9-30 В
• Ток потребления в дежурном режиме не более 0,045 мА
• Инерционность срабатывания не более 9 сек
• Допустимый уровень воздействия фоновой освещенности 12000 лк
• Допустимая скорость воздушного потока до 10 м/с
• Помехоустойчивость ( по ГОСТ Р 53325):
  • - к наносекундным импульсам напряжения 3 степень
  • - к электростатическому разряду 3 степень
  • - к электромагнитному полю 3 степень
• Способ защиты от поражения электрическим током 3 класс
• Степень защиты оболочки извещателя IP 30
• Габаритные размеры d94х46 мм
• Вес извещателя 210 г.
• Максимальная относительная влажность 93 ± 1%
• Диапазон рабочих температур -45-+55 °С
• Средний срок службы не менее 10 лет.
• Дополнительно: с УС-01
