Описание Электротехника и Автоматика ЛУЧ-220-С 63 А БАП Драйв

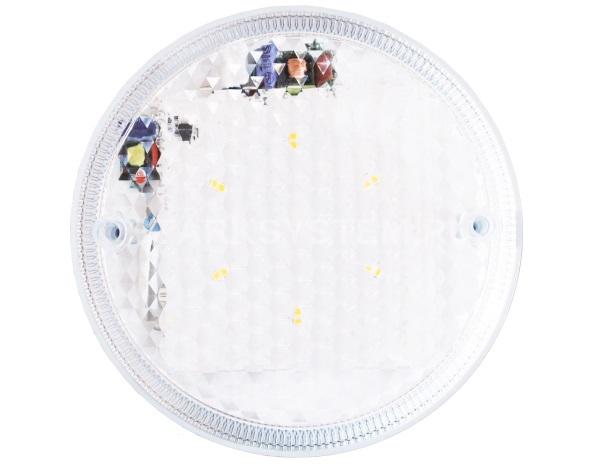

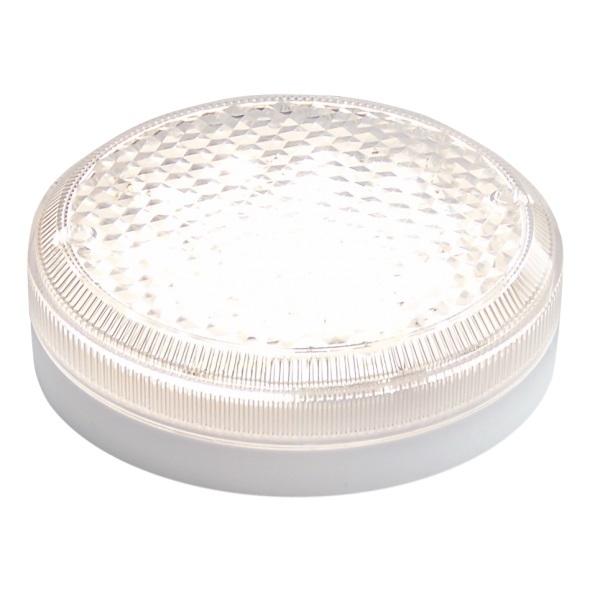

Светильник светодиодный ЛУЧ-220-С 63 А БАП Драйв с акустическим датчиком и блоком аварийного питания.
Напряжение питания: ~ 220 В, 50 Гц
Потребляемая мощность: 6 Вт
Наличие дежурного режима и тип датчика: А - акустический датчик
Степень защиты оболочки: IP 52
Световой поток: 850 Лм
Мощность: 6 Вт, диаметр корпуса: 180 мм (исполнение 3)
Светодиоды: Osram (ресурс работы до 100 000 часов)
Количество светодиодов: 12
Оснащен акустическим датчиком. Светильник включается при появлении шума (более 60 дБ) и выключаются через 60 сек. после пропадания шума.

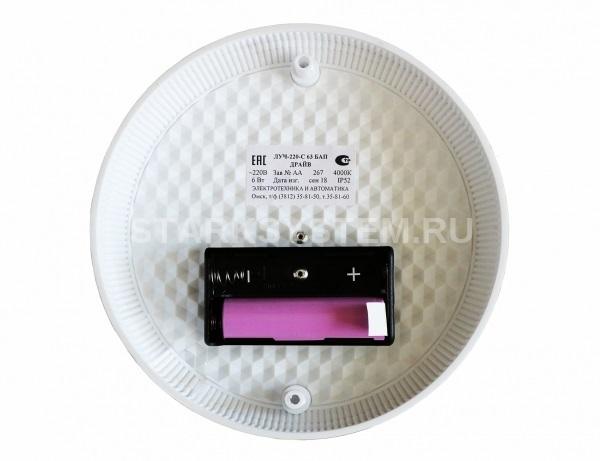

В комплекте 1 аккумулятор Li-lon (18650); 3,7 В; ёмкость аккумулятора 2600 мА. Под заказ комплектация с двумя аккумуляторами (до 5 часов автономной работы).
Принцип работы светильников ЛУЧ для ЖКХ с блоком аварийного питания
Функции блока аварийного питания в светильниках для ЖКХ
По тем или иным причинам напряжение электрической сети 220 В, к которой подключены осветительные приборы в объектах ЖКХ, может пропадать. Как следствие, подъезды, приподъездные территории и лестничные площадки остаются без света.
Решение для бесперебойного освещения в условиях пропадания электросети – светильники с блоком аварийного питания (БАП). БАП состоит из аккумуляторной батареи и блока с индикатором напряжения питания. Индикатор расположен на плате внутри светильника и сигнализирует о наличии напряжения в питающей сети.
В светодиодных светильниках ЛУЧ-С серии БАП ДРАЙВ блок аварийного питания встроен в корпус прибора. Источником питания является Li-ion аккумулятор (18650) ёмкостью 2600 мА*ч.
Как работают светильники ЛУЧ-С с блоком аварийного питания с датчиками и без датчиков
Светодиодные светильники ЛУЧ-С БАП ДРАЙВ со встроенным блоком аварийного питания выпускаются без датчиков и с датчиками:
акустическим (А),
фотодатчиком (Ф),
фотоакустическим (ФА),
микроволновым датчиком движения (МВ),
микроволновым датчиком движения + фотодатчиком (МВФ).
К светильникам без датчика при установке можно подключить выключатель (в комплект поставки не входит). Положение выключателя (OFF/ON) регулирует принцип работы светильников:
Непостоянного действия (положение OFF) – работают в условиях отключения электроэнергии, т. е. только в аварийном режиме.
Постоянного действия (положение ON) – работают всегда. В обычном режиме от питающей сети 220 В, в аварийном режиме – от БАП.
Выключатель можно не устанавливать. Тогда светильник по умолчанию функционирует как светильник с блоком аварийного питания постоянного действия.
В таблице мы обобщили особенности работы светильников с блоком аварийного питания с датчиками и без датчиков.
Принцип работы светильников для ЖКХ с блоком аварийного питания в режиме основного и аварийного освещения
| Модификации светильников | Режим основного освещения | Режим аварийного освещения
|
| Без датчика |
В положении выключателя ON светильник работает.
В положении выключателя OFF светильник не работает.
Мощность в зависимости от модификации: 3–5, 6, 8, 10, 12 Вт.
Аккумулятор заряжается (время заряда 4,5 часа)
Вне зависимости от положения переключателя светильник включен.
Мощность составляет 3 Вт.
Аккумулятор расходует накопленный заряд на питание светильника
| С датчиком (А), (Ф), (ФА), (МВ), (МВФ) |
Светильник работает под управлением датчика.
Мощность в зависимости от модификации: 3–5, 6, 8, 10, 12 Вт.
Аккумулятор заряжается (время заряда 4,5 часа)
|
Светильник включен и на датчик не реагирует.
Мощность составляет 3 Вт.
Аккумулятор расходует накопленный заряд на питание светильника
| | | |
В стандартный комплект входит БАП с одним аккумулятором, время непрерывной работы от аккумулятора – 2,5 часа. Под заказ изготавливаются светильники с двумя аккумуляторами (время работы при отключении питания до 5 часов).
В светодиодных светильниках ЛУЧ-С для ЖКХ с БАП отсутствует функция «холодного запуска». Другими словами, для включения светильника в аварийном режиме подайте, а затем отключите напряжение в питающей сети 220 В, 50 Гц.
Перед эксплуатацией светильника удалите диэлектрическую прокладку из отсека с АКБ.
Обратите внимание, что светильники поставляются с минимально допустимым зарядом аккумулятора, поэтому нормальная работа изделия в режиме аварийного освещения возможна только после заряда АКБ. Подключите светильник к сети 220 В, 50 Гц переменного тока, и через 5 часов АКБ зарядится.
Сигналом разряда АКБ и скором выключении изделия будет мигающий режим светильника во время работы от встроенного блока аварийного питания.
Где устанавливаются светильники для ЖКХ с БАП
Светодиодные светильники для ЖКХ с блоком аварийного питания (БАП) используются в помещениях, где освещение необходимо даже при отключенном централизованном электроснабжении:
жилые дома,
офисные здания,
производственные здания,
больницы, школы, детские сады и т. д.
Схема подключения
