Электротехника и Автоматика ЛУЧ-220-С 83 ДА БАП Драйв

Описание Электротехника и Автоматика ЛУЧ-220-С 83 ДА БАП Драйв

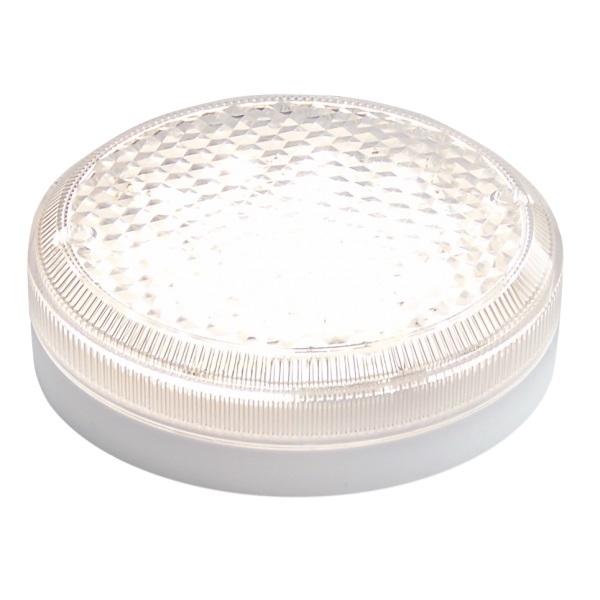

Светильник светодиодный ЛУЧ-220-С 83 ДА БАП Драйв с акустическим датчиком, дежурным режимом работы и блоком аварийного питания.

• Напряжение питания: ~ 220 В, 50 Гц
• Потребляемая мощность: 8 Вт
• Наличие дежурного режима и тип датчика: ДА - акустический датчик, дежурный режим
• Степень защиты оболочки: IP 52
• Световой поток: 1050 Лм

  Мощность: 8 Вт, диаметр корпуса: 180 мм (исполнение 3)

  Светодиоды: Osram (ресурс работы до 100 000 часов)

  Количество светодиодов: 15

  Оснащен фотодатчиком. Светильник включается при снижении уровня освещённости до порога срабатывания (10 Лк). Через 4 минуты после увеличения уровня освещённости выше порога срабатывания светильник выключается.

  Дежурный режим: светильник с дежурным режимом всегда включен на 20 % от полной яркости свечения. На 100 % включается только в темное время суток при наличии шума (например, при звуке шагов).

  Оснащен блоком аварийного питания (БАП), способен работать не менее 2,5 часов работы в аварийном режиме.

  В комплекте 1 аккумулятор Li-lon (18650); 3,7 В; ёмкость аккумулятора 2600 мА. Под заказ комплектация с двумя аккумуляторами (до 5 часов автономной работы).

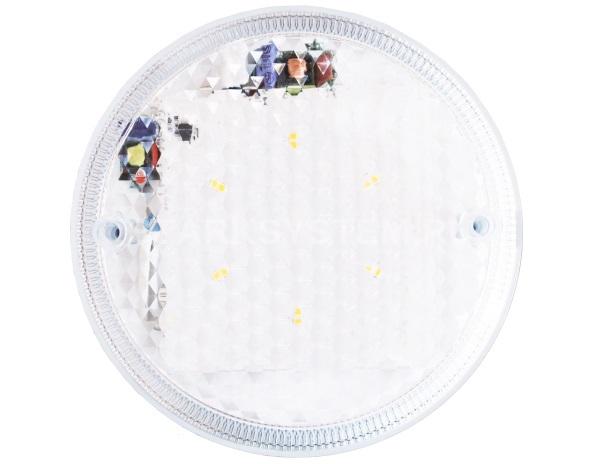

  Светильник антивандальный: рассеиватель выполнен из ударопрочного поликарбоната, оснащен антикражными заглушками.

  Рекомендуется к установке в любом помещении, где человеку удобно управлять освещением самостоятельно.

  Гарантия 5 лет.

  Принцип работы светильников ЛУЧ для ЖКХ с блоком аварийного питания

  Функции блока аварийного питания в светильниках для ЖКХ

  По тем или иным причинам напряжение электрической сети 220 В, к которой подключены осветительные приборы в объектах ЖКХ, может пропадать. Как следствие, подъезды, приподъездные территории и лестничные площадки остаются без света.

  Решение для бесперебойного освещения в условиях пропадания электросети – светильники с блоком аварийного питания (БАП). БАП состоит из аккумуляторной батареи и блока с индикатором напряжения питания. Индикатор расположен на плате внутри светильника и сигнализирует о наличии напряжения в питающей сети.

  В светодиодных светильниках ЛУЧ-С серии БАП ДРАЙВ блок аварийного питания встроен в корпус прибора. Источником питания является Li-ion аккумулятор (18650) ёмкостью 2600 мА*ч.

  Как работают светильники ЛУЧ-С с блоком аварийного питания с датчиками и без датчиков

  Светодиодные светильники ЛУЧ-С БАП ДРАЙВ со встроенным блоком аварийного питания выпускаются без датчиков и с датчиками:

• акустическим (А),
• фотодатчиком (Ф),
• фотоакустическим (ФА),
• микроволновым датчиком движения (МВ),
• микроволновым датчиком движения + фотодатчиком (МВФ).

  К светильникам без датчика при установке можно подключить выключатель (в комплект поставки не входит). Положение выключателя (OFF/ON) регулирует принцип работы светильников:

• Непостоянного действия (положение OFF) – работают в условиях отключения электроэнергии, т. е. только в аварийном режиме.
• Постоянного действия (положение ON) – работают всегда. В обычном режиме от питающей сети 220 В, в аварийном режиме – от БАП.

  Выключатель можно не устанавливать. Тогда светильник по умолчанию функционирует как светильник с блоком аварийного питания постоянного действия.

  В таблице мы обобщили особенности работы светильников с блоком аварийного питания с датчиками и без датчиков.

  Принцип работы светильников для ЖКХ с блоком аварийного питания в режиме основного и аварийного освещения

  Модификации светильников	Режим основного освещения	Режим аварийного освещения
  Без датчика	В положении выключателя ON светильник работает. В положении выключателя OFF светильник не работает. Мощность в зависимости от модификации: 3–5, 6, 8, 10, 12 Вт. Аккумулятор заряжается (время заряда 4,5 часа)	Вне зависимости от положения переключателя светильник включен. Мощность составляет 3 Вт. Аккумулятор расходует накопленный заряд на питание светильника
  С датчиком (А), (Ф), (ФА), (МВ), (МВФ)	Светильник работает под управлением датчика. Мощность в зависимости от модификации: 3–5, 6, 8, 10, 12 Вт. Аккумулятор заряжается (время заряда 4,5 часа)	Светильник включен и на датчик не реагирует. Мощность составляет 3 Вт. Аккумулятор расходует накопленный заряд на питание светильника

  В стандартный комплект входит БАП с одним аккумулятором, время непрерывной работы от аккумулятора – 2,5 часа. Под заказ изготавливаются светильники с двумя аккумуляторами (время работы при отключении питания до 5 часов).

  В светодиодных светильниках ЛУЧ-С для ЖКХ с БАП отсутствует функция «холодного запуска». Другими словами, для включения светильника в аварийном режиме подайте, а затем отключите напряжение в питающей сети 220 В, 50 Гц.

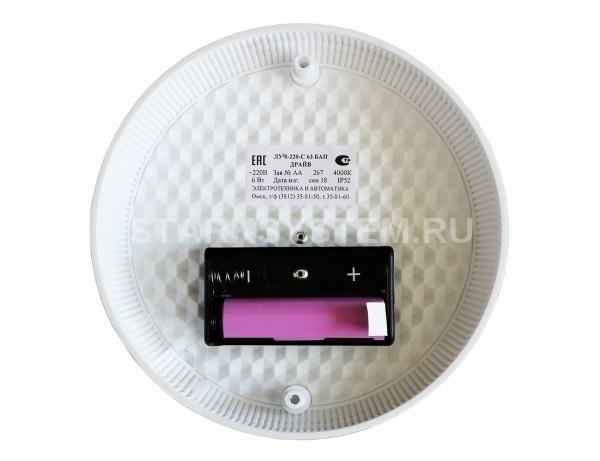

  Перед эксплуатацией светильника удалите диэлектрическую прокладку из отсека с АКБ.

  Обратите внимание, что светильники поставляются с минимально допустимым зарядом аккумулятора, поэтому нормальная работа изделия в режиме аварийного освещения возможна только после заряда АКБ. Подключите светильник к сети 220 В, 50 Гц переменного тока, и через 5 часов АКБ зарядится.

  Сигналом разряда АКБ и скором выключении изделия будет мигающий режим светильника во время работы от встроенного блока аварийного питания.

  Где устанавливаются светильники для ЖКХ с БАП

  Светодиодные светильники для ЖКХ с блоком аварийного питания (БАП) используются в помещениях, где освещение необходимо даже при отключенном централизованном электроснабжении:

• жилые дома,
• офисные здания,
• производственные здания,
• больницы, школы, детские сады и т. д.

  Схема подключения
