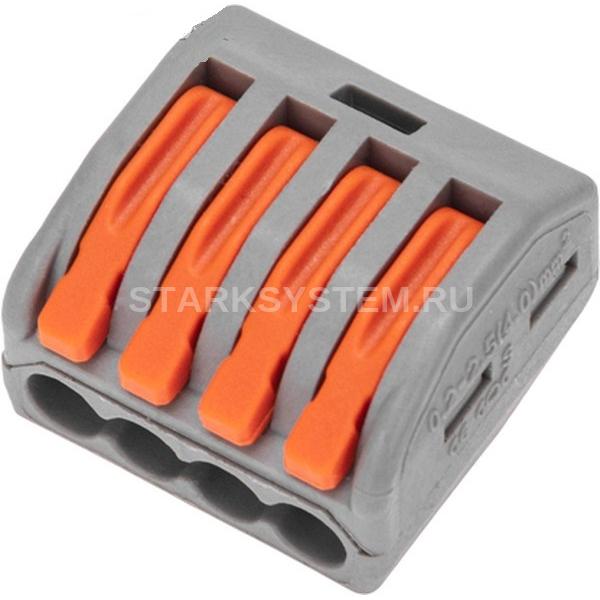

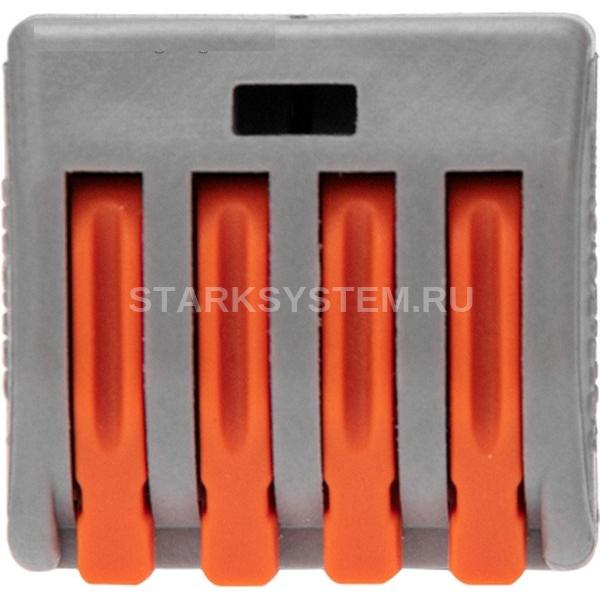

Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT (07-5254-4)

Описание Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT (07-5254-4)

Соединительная многоразовая клемма СМК 22-414 тм на 4 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

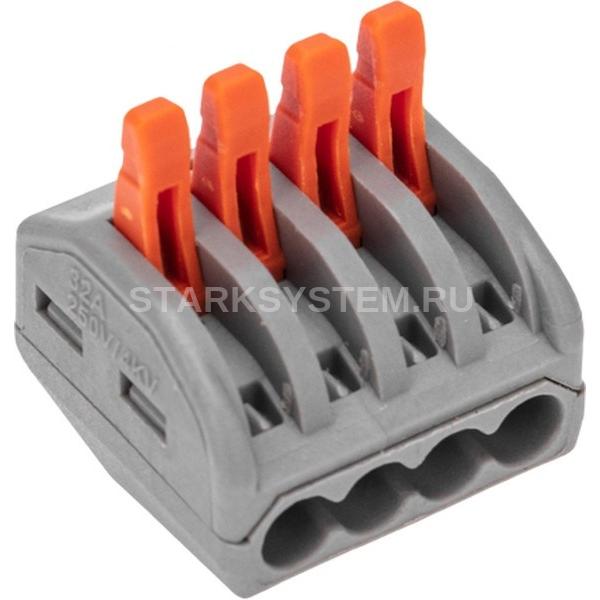

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.

Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.

Технические характеристики Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT (07-5254-4)

• Материал: Полиамид 66;
• Количество контактов: 4;
• Материал контактов: луженая медь;
• Зажим: сталь;
• Цвет: серый;
• Напряжение: 400В;
• Типы подключаемых проводов: одножильные, многожильные;
• Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
• Поддерживаемое сечение: 4x0.08-4мм² (одножильный провод), 4x0.08-2.5мм² (многожильный провод);
• Рабочая температура: –40...+85 ºC.
• Диаметр кабеля, мм: 0
• Классификация по AWG (Американская классификация проводов): 0
• Количество зажимов (подключаемых проводников): 4
• Номин. напряжение, В: 450…450
• Номин. поперечное сечение (диапазон), мм кв.: 0.08…2.5
• Номин. ток, А: 32
• Подходит для гибкого провода: Да
• Подходит для многожильного провода: Да
• Подходит для одножильного провода: Да
• Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником, мм кв.: 0.1…3
• Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм кв.: 0
• С рычажком (-ами): Да
• Цвет: Светло-серый
• Вес, г: 295
