Эридан ЭКРАН-ИНФО-Н-230VАC

Описание Эридан ЭКРАН-ИНФО-Н-230VАC

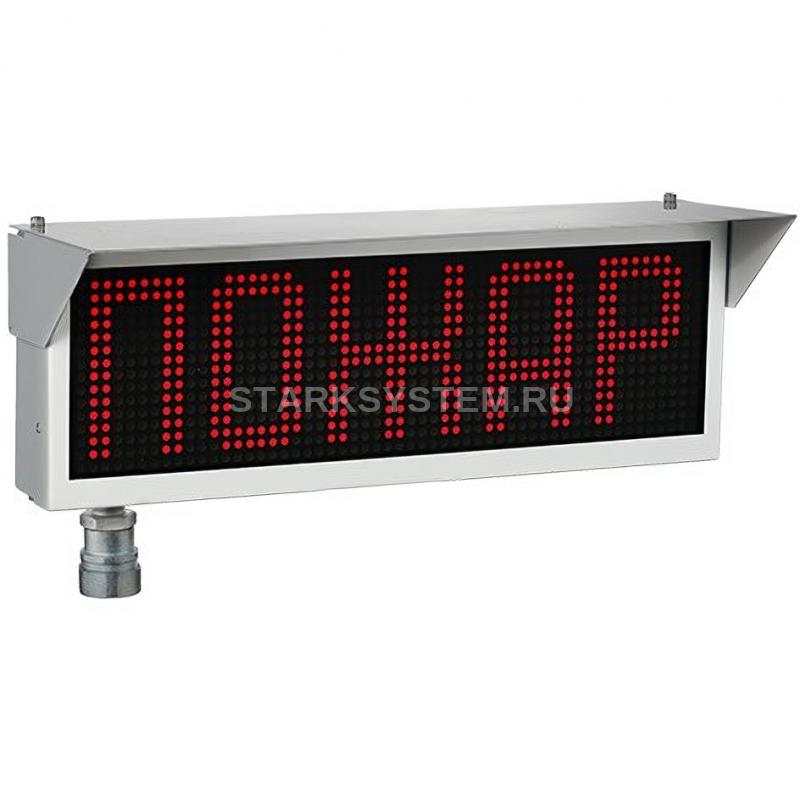

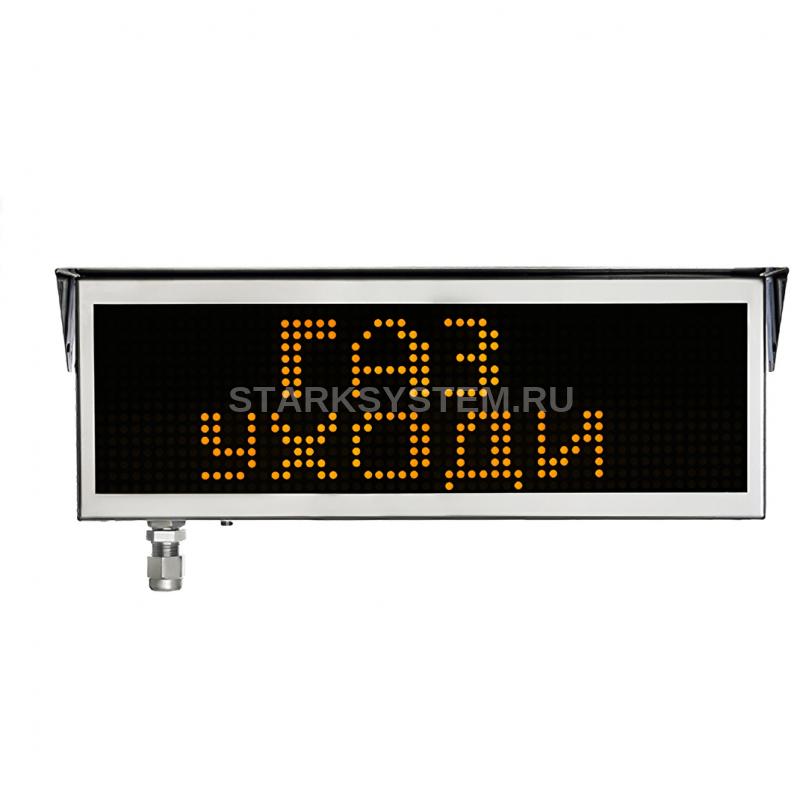

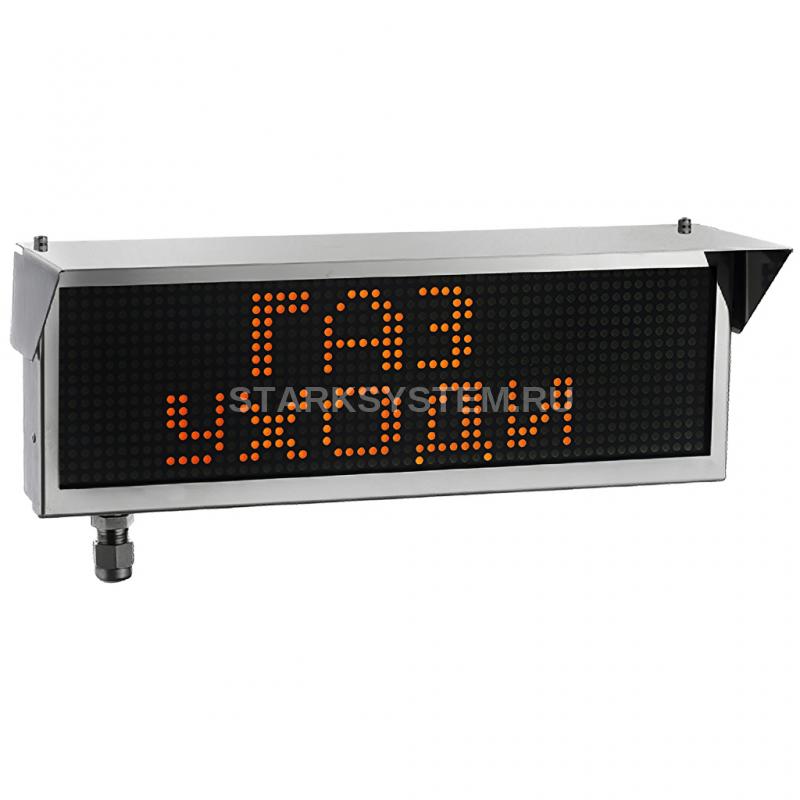

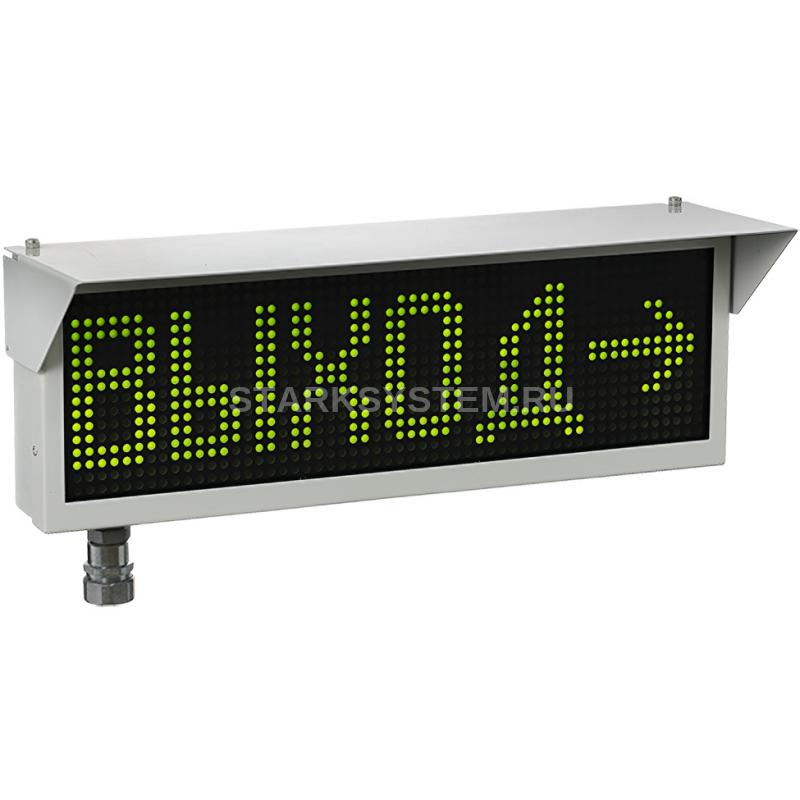

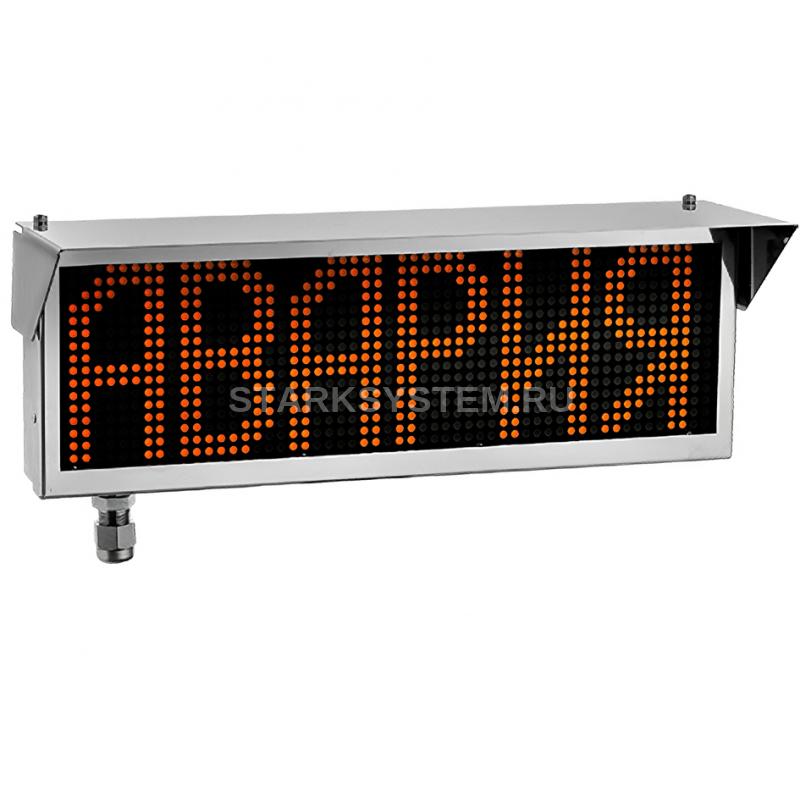

Эридан ЭКРАН-ИНФО-С-24VDC - оповещатель пожарный взрывозащищенный в корпусе из нержавеющей стали. Напряжение питания 100-240 VAC.

Табло ЭКРАН-ИНФО оповещатель пожарный взрывозащищенный

Оповещатель предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя - табло и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне. Табло световое взрывозащищенное применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.

При подключении оповещателя ЭКРАН–ИНФО не требуется искробезопасных шлейфов!

Оповещатель взрывозащищенный может применяться в качестве информационного светового табло с возможностью удаленного администрирования по линии связи RS-485.

ЭКРАН–ИНФО - табло световое/светозвуковое взрывозащищенное (уровень звукового давления не менее 100 Дб), возможность отключения звука программно.

Варианты выведения сообщений (текст, пиктограммы):

• статичная надпись
• мигающая надпись
• бегущая строка
• последовательность из статичных сообщений (В последовательности могут участвовать от 2 до 4 сообщений)

Вывод всех вариантов сообщений возможен как со звуком, так и без звука!

Цвет свечения надписи: Кр - красный, Ж - желтый, З - зеленый.

ЭКРАН-ИНФО — способен заменить серию от двух до четырех оповещателей!!!

Отличительные особенности:

• высокая контрастность при ярком солнечном свете
• вывод текста и пиктограмм на любом языке
• создание надписей пользователем через USB-порт
• возможность дистанционного управления до 4-х установленных надписей
• эксплуатация в жестких климатических условиях -60°C до +75°C
• подключение в адресные системы пожарной сигнализации

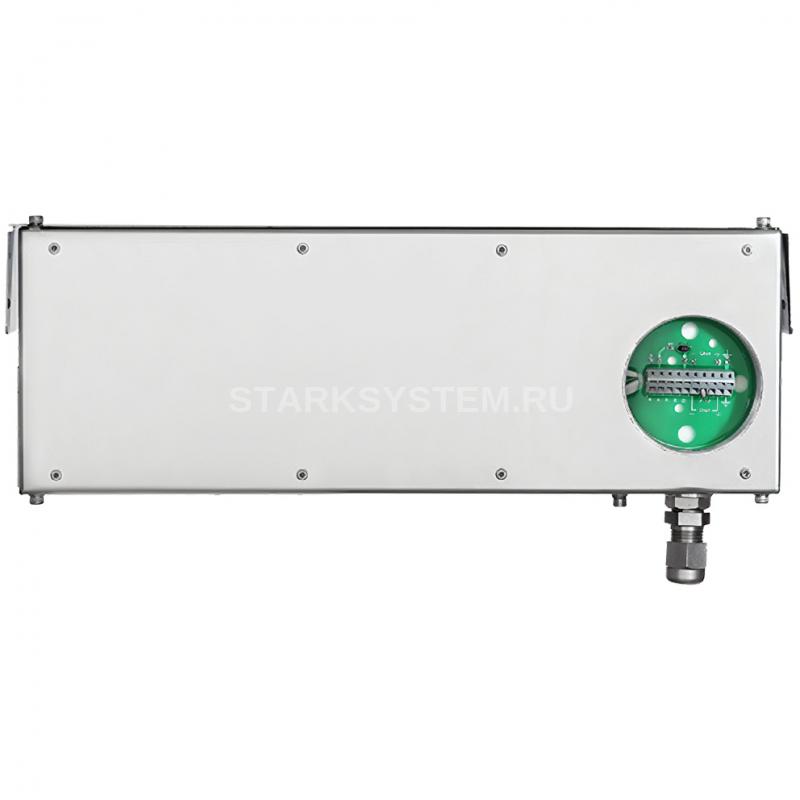

Конструкция:

• стальной корпус с порошковым покрытием или в корпусе из нержавеющей стали
• закаленное стекло толщиной 6мм
• козырек - защита от атмосферных воздействий

Ключевые характеристики:

• любая надпись программируются пользователем самостоятельно!
• маркировка взрывозащиты 1Ex db mb [ib] IIC T4 Gb Х / Ex tb mb [ib] IIIC T130°C Db X
• высокая коррозийная стойкость и пылевлагонепроницаемость IP66
• контроль цепей питания и управления на обрыв и короткое замыкание
• применение супер ярких светодиодов Kingbright

По заказу оповещатель взрывозащищенный «ЭКРАН-ИНФО» комплектуется УУО (устройство управления оповещателем) УУО предназначено для дистанционного управления надписями оповещателя.

Отличительные особенности УУО:

• связь с оповещателем по интерфейсу RS-485 с гальванической развязкой
• УУО является ведущим устройством
• значение согласующего резистора, устанавливаемого с помощью перемычки, 120 Ом
• контроль линии связи с оповещателем «ЭКРАН-ИНФО»
• надписи на «ЭКРАН-ИНФО» отображаются поочередно в зависимости от сигналов на входах управления УУО и приоритета входа.
• наличие двух кабельных вводов PG13.5 для небронированного или гибкого экранированного кабеля

Оповещатель пожарный взрывозащищенный ЭКРАН-ИНФО внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ЭКРАН-ИНФО-Н-230VАC

маркировка взрывозащиты для взрывоопасных газовых сред	1Ex db mb [ib] IIC T4 Gb Х
маркировка взрывозащиты для взрывоопасных пылевых сред	Ex tb mb [ib] IIIC T130°C Db X
пылевлагонепроницаемость	IP66
температура эксплуатации	-60°C до +75°C
напряжение питания, В	12-24 VDC/100-240 VAC
максимальный потребляемый ток при напряжении 12-24 VDC/100-240 VAC, не более, А	0,5 / 0,1
информационное световое поле оповещателя, точек	56х16
тип звукового сигнала – сирена уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ	100
мигание светового канала может быть задано в диапазоне частот, Гц	0,5-5
габаритные размеры (с козырьком и кабельным вводом), не более, мм	453х226х155
масса, не более, кг	8,9
срок службы, не менее, лет	10
гарантийный срок, лет	5



Технические характеристики УУО*

напряжение питания, В	12-24
максимальный потребляемый ток, не более, А	0,15
количество отдельно конфигурируемых дискретных входов с приоритетом	4
габаритные размеры, не более, мм	210х80х55
