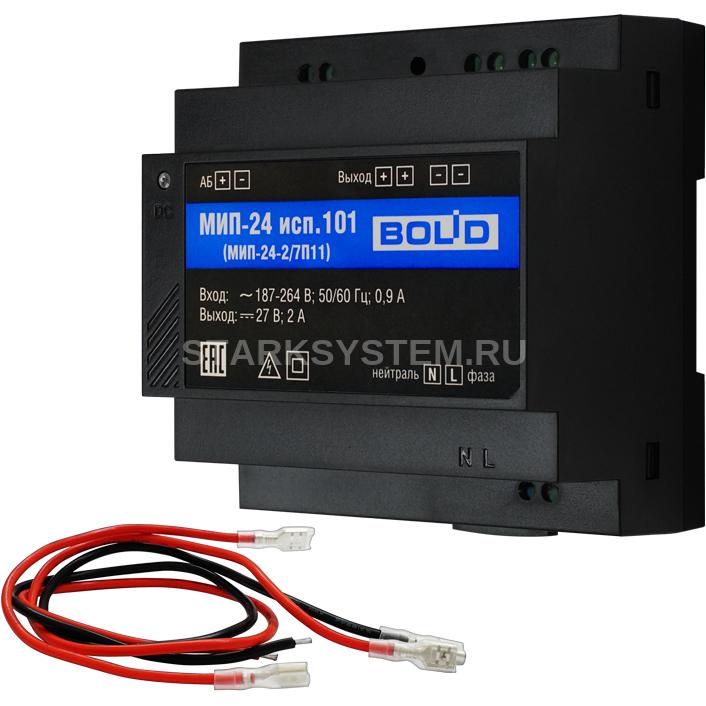

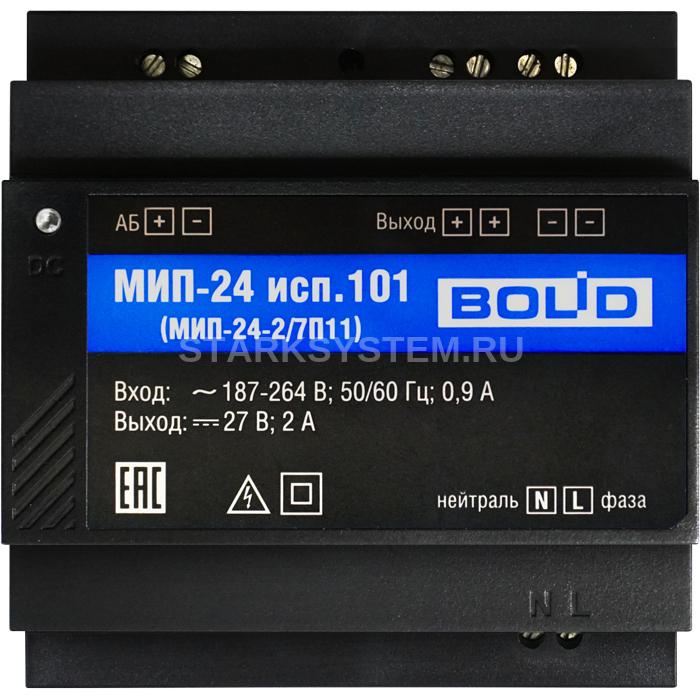

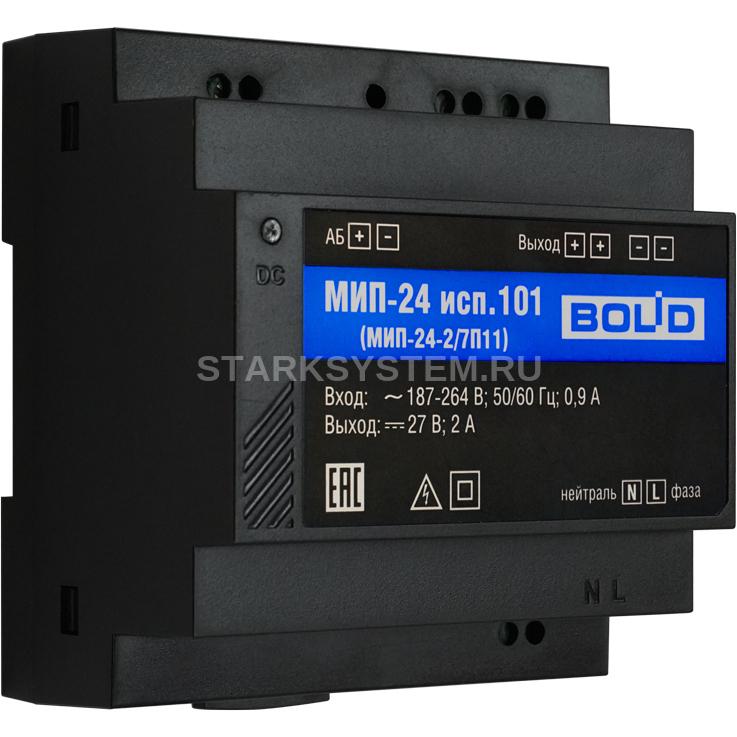

Болид МИП-24 исп.101 (МИП-24-2/7П11)

Описание Болид МИП-24 исп.101 (МИП-24-2/7П11)

Источник питания МИП-24 исп.101 (МИП-24-2/7П11)

Предназначен для резервированного питания устройств автоматики, измерительного оборудования, телекоммуникационных систем, систем контроля доступа и видеонаблюдения, для размещения внутри монтажных устройств (шкафы, боксы и т.п.) на DIN-рейку. 24 В; 2,5 А; рекомендуемая емкость АБ от 4 до 12 Ач, световая индикация, защита от КЗ, от переполюсовки АБ, корпус на DIN-рейку.

• Корпус на DIN-рейку
• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
• Рекомендуемый резервный источник питания — Аккумуляторные батареи серии «Болид»
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Световая индикация состояний

Схема подключения МИП-24 исп.100 (МИП-24-1/П10)

Технические характеристики Болид МИП-24 исп.101 (МИП-24-2/7П11)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

Напряжение сети, В		187-264
Выходное напряжение, В	при питании от сети	27±2%
	при питании от АБ	20…27
Максимальный выходной ток, А		2,5
Максимальный ток потребления от сети, А		0,9
Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная), ёмкостью		4 – 12 А*ч (2 шт.)
Количество световых индикаторов		1
Защита от превышения выходного напряжения		+
Диапазон рабочих температур		от минус 20 до плюс 45 °C
Относительная влажность		до 93%
Корпус		Пластик IP20
Габаритные размеры, мм		89,5×95×56
Масса без АБ, кг, не более		0,3
Тип монтажа		DIN-рейка



Габаритные и установочные размеры МИП-24 исп.100 (МИП-24-1/П10)
