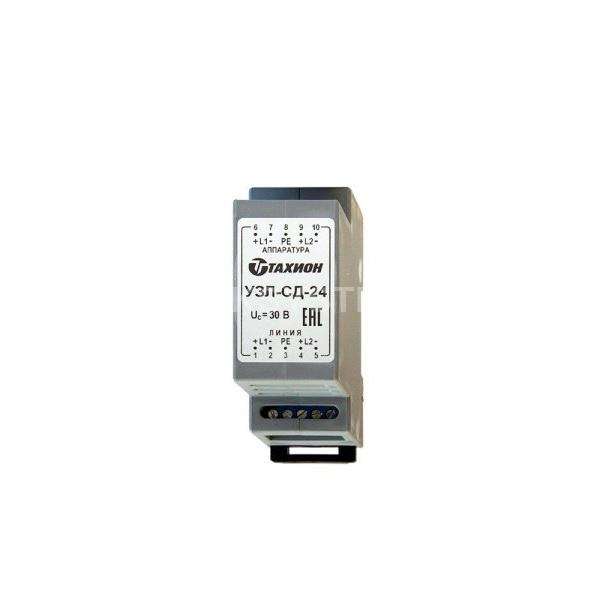

Тахион УЗЛ-СД-24

Описание Тахион УЗЛ-СД-24

Описание Тахион УЗЛ-СД-24

Устройство защиты Тахион УЗЛ-СД-24 предназначено для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные (ИО), приборы приёмо-контрольные (ППК), сетевые контроллеры шлейфов сигнализации (СКШС)), линиям связи и линиям вторичного питания систем сигнализации, от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).

УЗЛ-СД-12 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-СД-12 выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

Технические характеристики Тахион УЗЛ-СД-24

• Количество защищаемых пар 2
• Номинальное рабочее напряжение Un 24 В DC
• Макс. длительное рабочее напряжение Uc 30 В DC
• Номинальный рабочий ток In 100 мА
• Номинальный ток разряда (8/20 мкс) In(Линия-линия / линия-земля) 5 / 5 кА
• Суммарный импульсный ток (8/20 мкс) 10 кА
• Уровень напряжения защиты UP при In(Линия-линия / линия-земля), не более 60 / 60 В
• Вносимое сопротивление на цепь, не более 4,7 Ом
• Скорость передачи данных, не более 1 Мбит / сек
• Диапазон рабочих температур - 55С +85С
• Габаритные размеры 86 х 58 х 35 мм
