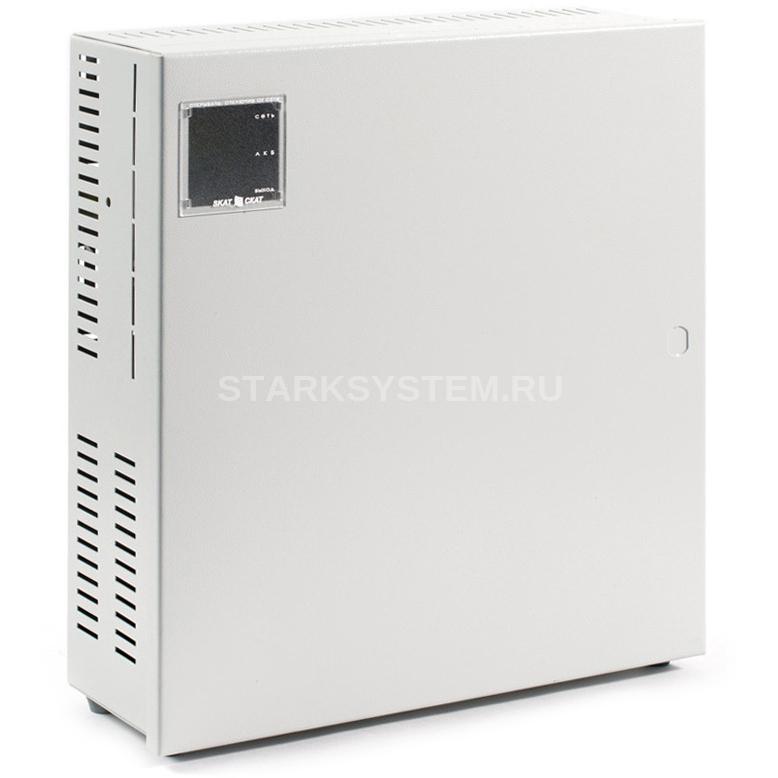

СКАТ СКАТ-2400Р20 (50)

Описание СКАТ СКАТ-2400Р20 (50)

Источник резервного питания Бастион СКАТ-2400Р20 предназначен для обеспечения резервным питанием 24 В постоянного тока систем охранно-пожарной сигнализации, систем видеонаблюдения, мини-АТС и других потребителей с токами потребления до 20 А при отключении напряжения электрической сети 220 В. При наличии напряжения сети источник обеспечивает оптимальный режим заряда внешней аккумуляторной батареи (АКБ), состоящей из двух последовательно соединенных свинцово-кислотных аккумуляторов с номинальным напряжение 12 В и емкостью 26 Ач каждый.

Источник Бастион СКАТ-2400Р20 оснащен устройством контроля напряжения на АКБ, которое при разряде АКБ до уровня 21±0,3 В и отсутствии сетевого напряжения автоматически отключает АКБ от источника, что предотвращает глубокий разряд батареи и быстрый выход ее из строя. После защитного отключения АКБ дальнейшая работа источника возможна лишь при появлении на входных клеммах источника сете-вого напряжения, при этом начинается заряд АКБ и продолжается до достижения на клеммах «АКБ» напряжения 27-28 В. При наличии сети источник обеспечивает питание нагрузки постоянным стабилизированным напряжением 24 В с током потребления до 0,6 А, при этом ток заряда АКБ снижается на величину тока нагрузки.

Бастион СКАТ-2400Р20 подключается к электрической сети с напряжением 220-33+22 В и обеспечивает автоматический переход на резервное питание нагрузки от внешней АКБ при снижении напряжения электрической сети ниже допустимого предела и при отключении сети. Резервное питание нагрузки током до 20 А осуществляется при подключении нагрузки к клеммам «ВЫХОД». При этом предусмотрена возможность управления питанием нагрузки. При помощи клемм «ДОПОЛНИТЕЛЬНЫЙ РЕЗЕРВ» осуществляется резервное питание нагрузки током до 10 А с возможностью параллельного подключения дополнительных источников резервного питания и тем самым увеличения времени резерва. Для удобства параллельного подключения источник оснащен двумя парами этих клемм, соединенных параллельно. Количество внешних источников, подключаемых параллельно, не ограничено. При одновременном подключении нагрузок к клеммам «ВЫ-ХОД» и «ДОПОЛНИТЕЛЬНЫЙ РЕЗЕРВ» суммарный ток нагрузок должен быть не более 20 А.

Технические характеристики СКАТ СКАТ-2400Р20 (50)

• Напряжение питающей сети, В 187—242
• Постоянное выходное напряжение, В 20—28
• Максимальный ток нагрузки, А при работе с АКБ 20
• Максимальный ток нагрузки, А при наличии сети 0,6
• Двойная амплитуда пульсации при номинальном токе, мВ, не более 30
• Количество аккумуляторов, шт 2
• Рекомендуемая емкость АКБ, Ач 26
• Габаритные размеры, мм, не более 380х210х155
• Масса (без АКБ) кг, не более 4
• Рабочие условия эксплуатации: температура окружающей среды от -10 до +40°С, относительная влажность воздуха не более 90%, отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.).
