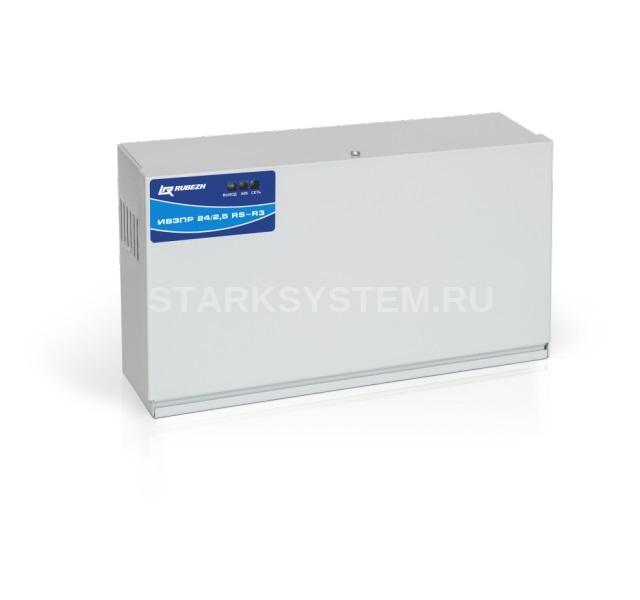

Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х17 БР

Описание Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х17 БР

Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х17 БР предназначен для бесперебойного электропитания устройств адресной системы ОПС «Рубеж» с напряжением питания 24 В постоянного тока.

Исполнение

• Источник питания: ИВЭПР 24/2,5 RS-R3 исп. 2х17 БР
• Размеры, мм: 376x254x86
• Масса источника без акб, кг: 2,6
• Габаритные размеры устанавливаемых АКБ, мм: 181x167x76

  Источники вторичного электропитания резервированные ИВЭПР 24/2,5 RS-R3 с протоколом R3 соответствуют требованиям ГОСТ Р 53325-2012, имеют сертификат соответствия требованиям Технического регламента о пожарной безопасности и предназначены для бесперебойного электропитания устройств с номинальным напряжением питания 24В постоянного тока. Источники имеют функцию формирования и передачи информации в приемно-контрольные приборы адресной системы ОПС «Рубеж-2ОП» прот.R3 по адресной линии связи с использованием протокола передачи данных RS-R3.

  ИВЭПР 24/ХХ RS-R3 выпускается в нескольких исполнениях в разных корпусах с возможностью установки АКБ различной ёмкости (см. таблицу исполнений). Источник автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.

  Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 7, 12 или 17 А*ч (в зависимости от исполнения).

  Источник обеспечивает: защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима; электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ. защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

  Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

  Конструкция

  Источник состоит из металлического корпуса с установленной внутри платой. На плате находятсяимпульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ.

  Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.

  Степень защиты оболочки IP20 по ГОСТ 14254-96.

  Выход источника гальванически изолирован от корпуса.

  На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

  Индикаторы на лицевой панели источника:

• Индикатор СЕТЬ:
  • при наличии сети 230 В – светится зеленым светом;
  • при отсутствии сети 230 В – не светится.

  Индикатор АКБ:

  • при наличии исправных и заряженных АКБ – светится зеленым цветом;
  • при разряде АКБ до (22,2 ± 0,4) В, режим «Предварительный разряд» – светится оранжевым цветом;
  • при отсутствии АКБ или неправильном подключении (переполюсовке) АКБ – светится красным цветом.

  Индикатор ВЫХОД:

  • при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
  • при отсутствии выходного напряжения на обоих выходах – не светится.

  Индикатор СВЯЗЬ на плате обмена (красного цвета):

  • при наличии обмена по АЛС – вспышки с периодом 3 с;
  • при отсутствии обмена по АЛС – не светится;
  • в режиме «Тест» – непрерывное свечение до сигнала от прибора «Тест снят».

    Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по последовательному интерфейсу (адресной линии связи) информационных сигналов о событиях:

    • напряжение сети ниже / выше нормы;
    • отсутствие сетевого напряжения;
    • защита (короткое замыкание на выходе ИВЭПР);
    • отсутствие АКБ;
    • разряд АКБ;
    • глубокий разряд АКБ;
    • вскрытие корпуса.



    Схема подключения





Технические характеристики Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х17 БР

• Входное напряжение сети: 130…265 В
• Максимальный ток нагрузки, обеспечиваемый источником, не более: 2,5 А
• Выходное постоянное напряжение
  • при работе от сети: от 26,6 до 27,6 В
  • при работе от АКБ: от 18,8 до 27,2 В
• Источник осуществляет защитное отключение выхода при токе перегрузки свыше: 6,0 – 7,0 А
• Собственное потребление источника от АКБ в резервном режиме: не более 30 мА
• Потребление источника в режиме защиты АКБ от глубокого разряда: не более 10 мА
• Суммарная емкость нагрузок: не более 3300 мкФ
• Мощность, потребляемая от сети переменного тока: не более 120 Вт
• Диапазон рабочих температур: от -25 ºС до +50 ºС
• Размеры, мм: 376×254×86
• Масса источника без акб, кг: 2,6
• Габаритные размеры устанавливаемых АКБ, мм: 181×167×76
• Наработка на отказ: не менее 40 000 ч.
• Средний срок службы: 10 лет
