ЦМО ШТК-М-27.6.6-3ААА

Описание ЦМО ШТК-М-27.6.6-3ААА

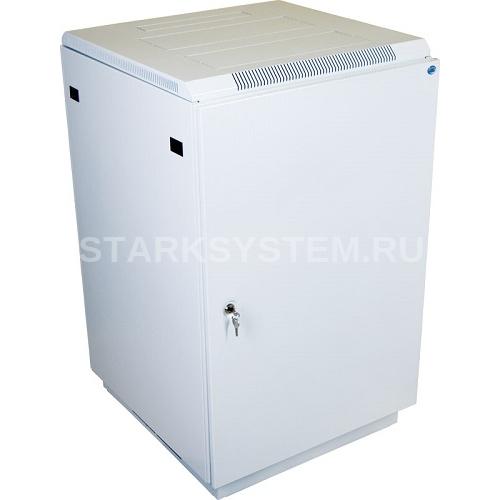

ЦМО ШТК-М-27.6.6-3ААА - шкаф телекоммуникационный напольный 27U (600x600), дверь - металл.

Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

Шкаф имеет разборную каркасную конструкцию. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная вертикальная нагрузка до 650 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным. Двери имеют как правую, так и левую навеску.

В шкафах предусмотрены места для установки вентиляторных модулей серии МВ-400-2. Для установки модуля демонтируется заглушка, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм. возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм. трех модулей. Крыша имеет дополнительную перфорацию и кабельный ввод - 290х50 мм, основание три кабельных ввода - 250х62 мм. В основание шкафа предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Горизонтальные блоки розеток Rem-16

• R-16-8S-V-440-1.8 Блок розеток Rem-16 с выкл., 8 Schuko, 16A, алюм., 19", шнур 1,8 м.
• R-16-9S-I-440-1.8 Блок розеток Rem-16 с инд., 9 Schuko, 16A, алюм., 19", шнур 1,8 м.

Полки

• ТСВ-К-СТК Полка для стойки клавиатурная навесная, глубина 200 мм
• ТСВ-К4Полка клавиатурная с телескопическими направляющими,
• ТСВ-45 Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• СВ-45У Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм
• МС-20-9005 Полка перфорированная консольная 2U, глубина 200 мм, цвет черный
• МС-30 Полка перфорированная консольная 2U, глубина 300 мм

• МС-40Полка перфорированная консольная 2U, глубина 400 мм
• СВ-39 Полка перфорированная, глубина 390 мм
• СВ-45 Полка перфорированная, глубина 450 мм

Модули вентиляторные

• R-FAN-3K-1U Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером
• R-FAN-6K-1U Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером
• R-FAN-2T Модуль вентиляторный, 2 вентилятора с терморегулятором
• R-FAN-2J Модуль вентиляторный, 2 вентилятора, колодка
• R-FAN-3T Модуль вентиляторный, 3 вентилятора с терморегулятором
• R-FAN-3J Модуль вентиляторный, 3 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора, колодка
• R-FAN-F-IP21 Фильтр (170 x 425) для вентиляторов R-FAN
• R-FAN-F-IP55 Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN

Кабельные органайзеры

• ВКО-М-27.150Вертикальный кабельный органайзер в шкаф, ширина 150 мм 27U
• ВКО-М-27.75Вертикальный кабельный органайзер в шкаф, ширина 75 мм 27U
• СМ Кабельный органайзер одинарный 65 x 45 мм
• СБ Кабельный органайзер одинарный 90 x 65 мм
• ГКО-4.62 Органайзер кабельный горизонтальный 19" 1U, 4 кольца
• ГКО-4.62-9005 Органайзер кабельный горизонтальный 19" 1U, 4 кольца, цвет черный
• ГКО-О-4.62 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца
• ГКО-О-4.62-9005 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца, цвет черный

Заземление

• ПЗ-ШТК-М Комплект проводов заземления для шкафа ШТК-М, универсальный

Фальшпанели

• ФП-1 Фальшпанель в шкаф 19" 1U
• ФП-2 Фальшпанель в шкаф 19" 2U
• ФП-4 Фальшпанель в шкаф 19" 4U

Полки для шкафов EMS

• Полка приборная раздвижная 19" глубинной 400-600 мм. для шкафов серии EMS глубиной 600-800 мм.

  Технические характеристики ЦМО ШТК-М-27.6.6-3ААА

  • Высота, U - 27
  • Высота, мм - 1360
  • Ширина, мм - 600
  • Глубина, мм - 620
  • Полезная глубина, мм - 480
  • Вес изделия, кг - 74
  • Распределенная нагрузка, кг - 400
  • Тип передней двери - Металл
