Блокпост СПЕКТР СТ3

Описание Блокпост СПЕКТР СТ3

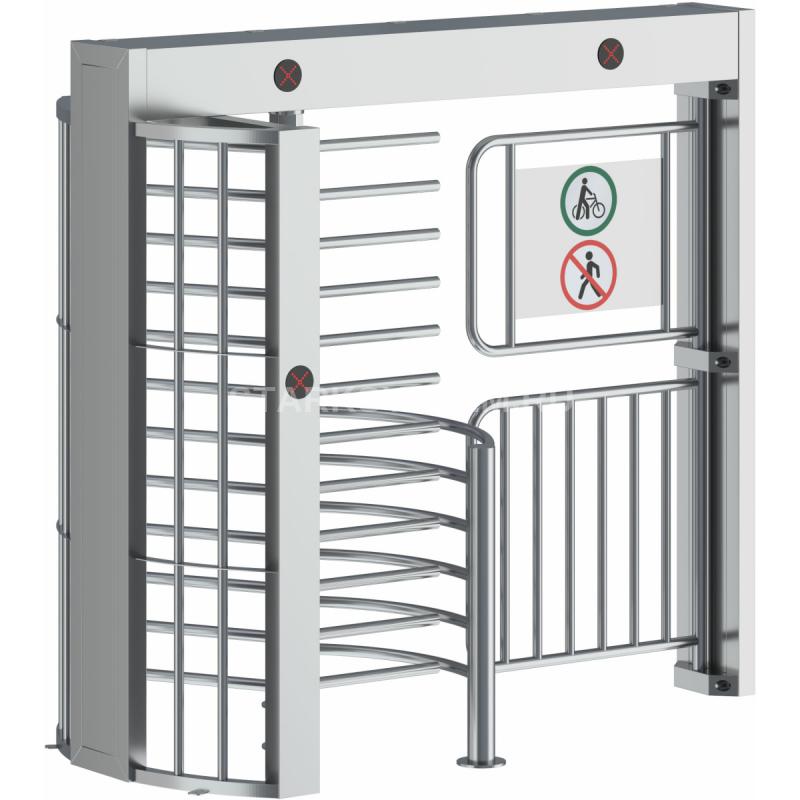

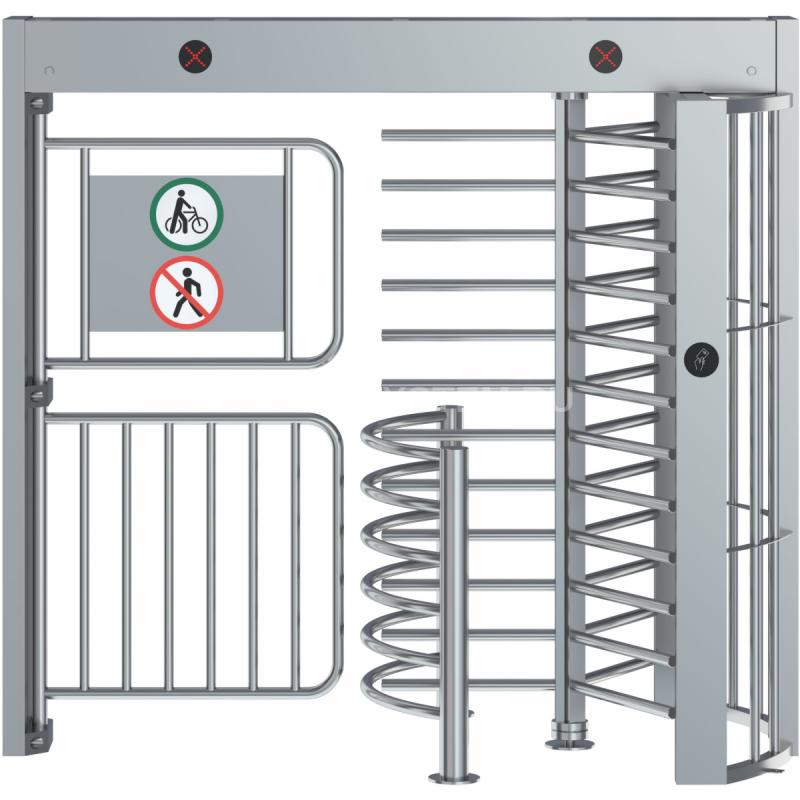

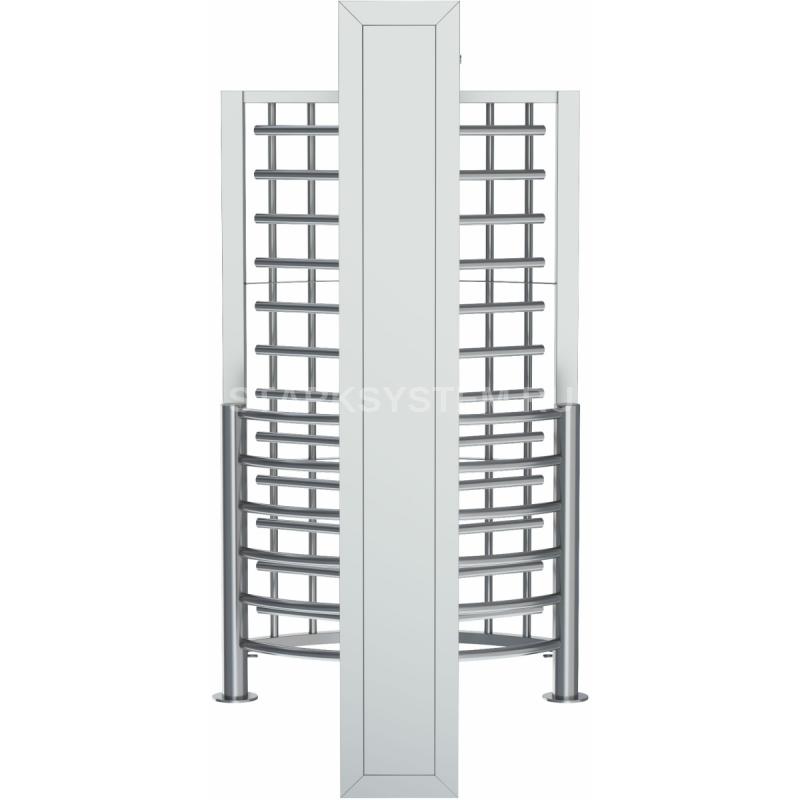

Однопроходный полноростовой роторный турникет с боковой двойной калиткой предназначен для контроля доступа людей с велосипедами, пустыми колясками и ручной кладью на объект. Обеспечивает поочередное движение входящих в выходящих посетителей. Исключает проникновение под лопастями, проход сбоку и перепрыгивание «карусели». Привод ротора и нижняя часть дополнительной секции автоматические, верхняя створка — с ручным замком.

Управление турникетом осуществляется при помощи подключения к СКУД, встроенными считывателями, либо пультом ДУ. Модель полноростового турникета с калиткой обладает высокой проходной способностью (20-35 чел/мин), блокировкой обратного хода (запрещено обратное вращение створок при повороте ротора), автоматической функцией разблокировки ротора при аварийных ситуациях или сбое электропитания, пониженным энергопотреблением. А технические возможности устройства обеспечивают корректную интеграцию в системы СКУД любых производителей.

Проход через турникет

Габариты и эксплуатация турникета

Полноростовой турникет с двойной калиткой СПЕКТР изготовлен из нержавеющей стали AISI 304, обладает антивандальной защитой и коррозионной стойкостью. Турникет можно использовать внутри помещения либо снаружи (под навесом).

Транспортировка полноростового турникета осуществляется в контейнерах, железнодорожных вагонах, гермокабинах самолетов или автотранспортом. Устройство необходимо защитить от влаги, пыли и различных атмосферных осадков, соблюдая правила перевозки грузов. После транзита турникета нужно выдержать его в закрытом помещении в течение не менее 12 часов при температуре воздуха от -40 до +55 С и относительной влажности до 90%.

При обустройстве входной зоны, полноростовые турникеты рекомендуется располагать параллельно друг другу в одну линию, как на расстоянии друг от друга, так и вплотную.

Скачать чертежи





Преимущества турникета

Полноростовый однороторный двухкалиточный турникет обеспечивает надежную защиту проходных помещений и входных групп уличных территорий от несанкционированного прохода. Благодаря высокой степени защиты, модель можно использовать внутри помещения или снаружи (под навесом) в любую погоду.

• Дополнительная сдвоенная секция калиток шириной 1 метр позволяет провозить сбоку двухколесную технику, чемоданы и коробки на тележках. Нижний барьер снабжен электроприводом, верхний открывается ключом для проноса крупногабаритного груза.
• Прочная конструкция — жесткая нержавеющая рама со сплошными сварными швами, антивандальное исполнение, современный внешний вид матового металла.
• Защита IP 54 от пыли и брызг — турникет устанавливается как в зданиях, так и на открытом воздухе под навесом (приобретается отдельно). Откидная крышка для быстрого доступа к электронным компонентам снабжена уплотнительным контуром.
• Безопасность — режим эвакуации и ручного открытия ключами (6 замков) на случай обесточивания (нормальное положение — закрытое), световая индикация направления прохода. При частом отключении электроэнергии рекомендуется оснастить систему доп. аккумулятором.
• Готовое решение для проходной — в базовой комплектации два считывателя карт и 2 пульта (беспроводной и с 10-метровым кабелем).
• Возможность стыковки в единую цепь нескольких модулей в зависимости от потока посетителей — предусмотрена технологическая (лючки) и программная интеграция в СКУД.
• Допоборудование в наличии — при необходимости укомплектуем сканерами отпечатков, средствами видеофиксации и двусторонней связи, детекторами металла и температуры.





Система соединения турникетов и модулей

Для соединения турникетов и модулей серии СПЕКТР необходимо:

• Снять защитные крышки с наружной стороны
• Снять защитные люки с внутренней стороны
• Сдвинуть турникеты вплотную друг к другу
• Зафиксировать турникеты между собой с помощью болтов через раму каркаса
• Закрыть защитные люки с внутренних сторон

Такая система крепления надежно соединяет между собой любой турникет или модуль серии СПЕКТР, сокращает время на монтаж и придает единый вид.

Комплексное решение с полноростовым турникетом

Для обеспечения наибольшей безопасности на проходной, рекомендуем использовать комплекс из нескольких полноростовых турникетов с двойной калиткой, металлодетекторов, рентгенотелевизионных установок под навесом. Металлодетектор обеспечивает контроль проноса металлических предметов проходящих через него людей. Стационарная рентгеновская установка предназначена для досмотра личных вещей и обследования отдельных предметов (посылок, бандеролей, ручной клади и т.п.) с целью обнаружения в них незаконных вложений, таких как: взрывные устройства, холодное и огнестрельное оружие и другие запрещённые к провозу предметы.

Компоновка турникетов и модулей

Устройства из новой серии турникетов СПЕКТР от БЛОКПОСТ соединяются в единую сеть. Оснащены универсальными люками для быстрого, беспрерывного монтажа, что исключает необходимость в установке дополнительных ограждений при монтаже сразу нескольких турникетов.

Эксплуатация турникета вне помещений

При использовании полноростового однопроходного турникета СПЕКТР на открытом воздухе необходимо использовать защитный навес. Такие меры предосторожности предохраняют турникет от прямого воздействия влаги и различных атмосферных осадков, обеспечивая долгосрочную стабильную работу устройства. Эксплуатация крыши допускается при температуре окружающего воздуха от -40°С до +55°С и влажности воздуха до 90%.

Интеграция в систему контроля доступа

Работу полноростового турникета с двойной калиткой СПЕКТР можно систематизировать с помощью "сухих контактов", которые позволяют подключить турникет к ПК, а также к металлодетекторам, интроскопам, тепловизорам. Если детектор зафиксировал факт наличия у человека запрещенного к проносу предмета, то устройство пропускной системы заблокирует проход. Полноростовой турникет с двойной калиткой СПЕКТР можно снабдить устройствами распознавания пользователя: считывателем штрих-кода, картоприёмником, сканером отпечатка ладони/пальца или идентификатором лица.



Технические характеристики Блокпост СПЕКТР СТ3

Вес товара: 210 кг     Габариты транспортной упаковки (ДxШxВ): 1400 x 650 x 2200 Внешние габариты (мм) ДхШхВ    1304х2520х2334 Габариты прохода (мм) ДхШхВ    2100х600 Ширина прохода (мм)    Нижняя часть 1200х1000, С двумя открытыми калитками 2100х1000 Режим "антипаника"    автоматический/ручной Материал корпуса    нержавеющая сталь AISI 304 Материал створок    нержавеющая сталь 304, толщина 1,2/1,5 мм Интерфейс управления    Сухой контакт Пропускная способность (чел/мин)    25-35 Время открытия (сек)    0.2 Рабочее напряжение (В)    24 Источник электропитания (В)    220 Степень защищенности (IP)    54 Место установки    Внутри помещения или снаружи (под навесом) Толщина корпуса (мм)    1,5 Средняя наработка на отказ    ≥ 5 000 000 проходов Направление вращения    Однонаправленное/двунаправленное (управляемое) Возможность установки доп. биометрических устройств    есть Направление открывания створок    Однонаправленное Способ поворота штанги    Ручной Комплект считывателей    MIFARE Влажность    5% ~ 90% Напряжение питания    220 В, 50 Гц Потребляемая мощность    35 Вт Ширина прохода (минимум)    600 Контроль прохода по одному    есть Режимы    автоматический / ручной Угол поворота штанги    120° Диапазон рабочих температур    от -40 до +55°С
