Рубеж МС-3

Код товара: 1473466

Розн. цена: 8 004 руб

Ваша цена: 8 004 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Рубеж МС-3

Модуль сопряжения МС-3 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID по протоколу RS-485 от адресной системы тм РУБЕЖ на передатчик RS-202TD-RR, входящий в состав системы передачи извещений по радиоканалу Lonta-202. Модуль сопряжения МС-3 предназначен для интеграции адресной системы тм РУБЕЖ с системой Lonta-202. Модуль сопряжения МС-3 осуществляет сбор событий адресных приемно-контрольных приборов тм РУБЕЖ и доставку их до передатчика RS-202TD-RR.

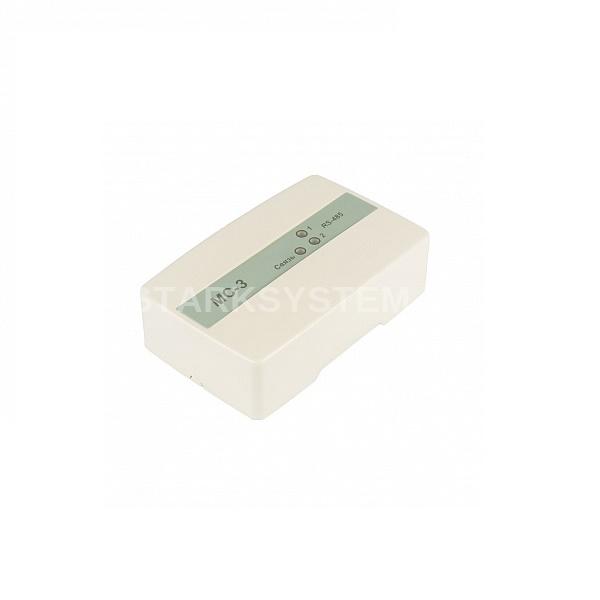

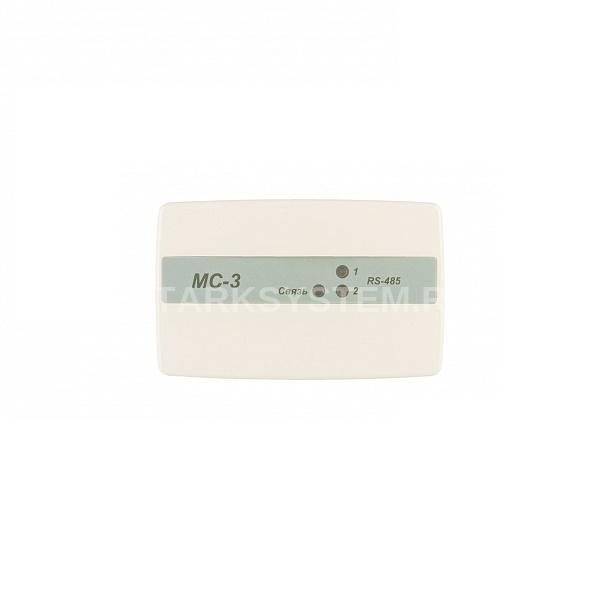

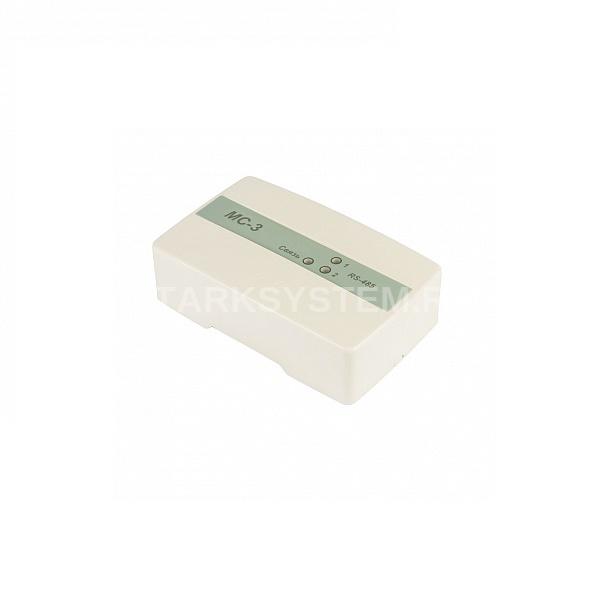

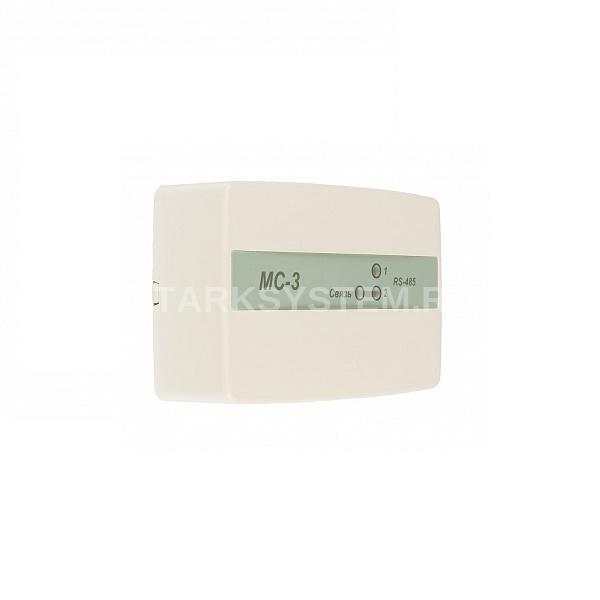

Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-3 по интерфейсу RS-485. Модуль сопряжения МС-3 преобразует полученные данные от ППКП тм РУБЕЖ и передает их по интерфейсу RS-485 в передатчик-коммуникатор RS-202TD-RR, который, в свою очередь, передает сигналы на оборудование мониторинговой станции. Питание МС-3 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-3. Светодиодный индикатор РАБОТА:

дежурная индикация с частотой 1 Гц. Светодиодный индикатор RS-485 «1»:

при отсутствии обмена с ППКП – не светится;

при наличии обмена с ППКП мигает с частотой 10 Гц. Светодиодный индикатор RS-485 «2»:

при наличии обмена с передатчиком – светится;

при отсутствии обмена с передатчиком – не светится. Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе Lonta-202, необходимо выполнить следующие действия:

обучить передатчик-коммуникатор RS-202TD-RR в пульт централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации);

подключить модуль сопряжения МС-3 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485.

подключить модуль сопряжения МС-3 к передатчику-коммуникатору RS-202TD-RR по интерфейсу RS-485. Перед монтажом МС-3 должен быть предварительно сконфигурирован. Для конфигурирования необходимо подключить МС-3 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec версии не ниже 3.12. Запустить Firesec Администратор, открыть Дизайнер проекта. В список устройств добавить МС-3, выставить ему адрес в диапазоне от 1 до 100. Перед записью конфигурации убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации прибора производиться не будет. Выделить МС-3 в списке устройств, открыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».

Технические характеристики Рубеж МС-3

Питание: 12 В или от USB ПК
Количество интерфейсов для подключения: ППКП тм РУБЕЖ – RS-485, гальванически развязанный: 1 Передатчика RS-202TD – RS-485, гальванически развязанный: 1 USB – для конфигурирования: 1
Длина кабеля интерфейса RS-485, не более: 1000 м
Длина кабеля интерфейса USB, до: 2м
Габаритные размеры модуля, не более: 125х78х37 мм
Масса, не более: 200 г
Рабочий диапазон температур: от 0 до плюс 40°С
Средний срок службы, не менее: 10 лет
