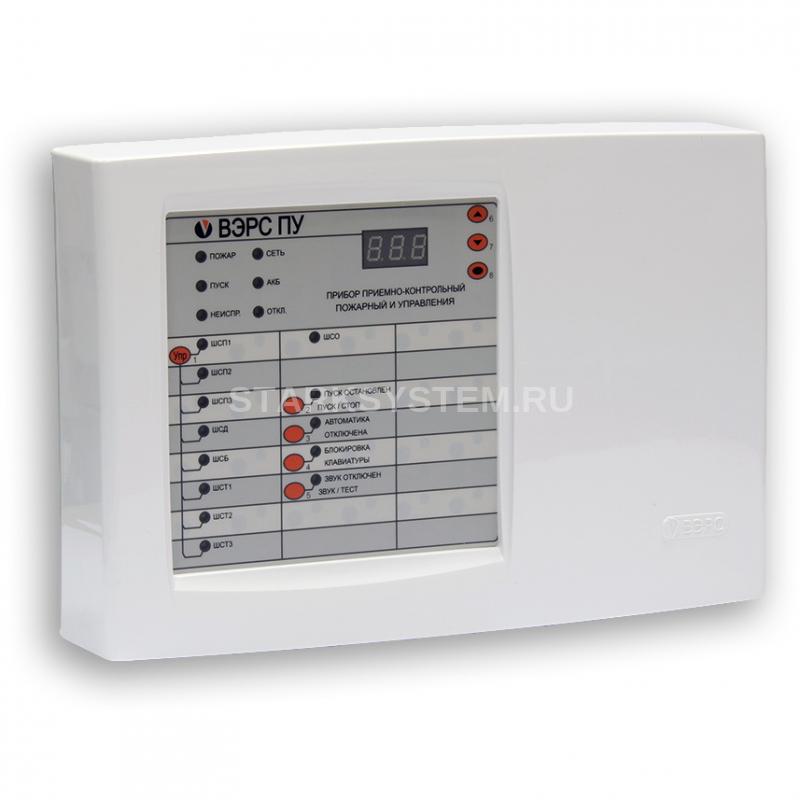

ВЭРС-ПУ-М версия 3.1

Описание ВЭРС-ПУ-М версия 3.1

Прибор ВЭРС-ПУ-М версия 3.1 предназначен для организации на объектах пожарной охраны, пожаротушения, систем оповещения о пожаре и управления технологическим оборудованием.

Прибор ВЭРС-ПУ-М версия 3.1 обеспечивает: 1:

• Контроль состояния шлейфов сигнализации с подключенными к ним извещателями;
• Выдачу с помощью реле извещений НЕИСПРАВНОСТЬ, ПУСК и ПОЖАР/ОХРАНА;
• Управление световыми табло «УХОДИ», «НЕ ВХОДИ», «АВТОМАТИКА ОТКЛЮЧЕНА», «ВЫХОД», а также световым и звуковым оповещателями;
• Управление пуском устройств пожаротушения в режимах:
• Автоматическом (при срабатывании извещателей);
• Ручном (с помощью шлейфа дистанционного пуска, с панели прибора кнопкой «ПУСК»/«СБРОС»).

Возможности и особености ВЭРС-ПУ-М версия 3.1: 1:

• Встроенный 3-х разрядный, 8-ми сегментный, светодиодный индикатор обратного отсчета пуска пожаротушения;
• Одна зона пожаротушения;
• Управление установками порошкового, аэрозольного, газового пожаротушения и установками тушения тонкораспыленной водой;
• Организация до 64-х контролируемых направлений пуска при использовании расширителей ВЭРС-РНП-01;
• Встроенный сетевой источник питания с резервным аккумулятором 7 А*ч;
• Исключение случайного пуска средств пожаротушения;

  Контроль состояния:

• Трех шлейфов пожарной сигнализации;
• Шлейфа охранной сигнализации;
• Шлейфа блокировки пуска;
• Шлейфа дистанционного пуска;
• Трех шлейфов контроля технологического оборудования;

• Автоматический контроль цепи пуска на обрыв и короткое замыкание;
• Автоматический контроль внешних цепей оповещения на обрыв и короткое замыкание;
• Автоматический контроль внешней линии управления силовым оборудованием на обрыв и короткое замыкание (Выход УКСЛ – устройство контроля состояния линии);
• Защита органов управления от несанкционированного доступа;
• Встроенный контроллер интерфейса RS-485 №1 для связи с внешним блоком индикации и управления, модулем ВЭРС-БРУ (4,8,16,24) версия 3.1.;
• Встроенный контролле интерфейса RS-485 № 2 для связи с пожарным пультом управления ВЭРС-П
• Встроенный регистратор событий, с записью на карту формата MicroSD.
• Исполнение в пластмассовом и металлическом корпусе.

Задание конфигурации ВЭРС-ПУ-М версия 3.1 и параметров работы:

• Разрешение или запрет автоматического пуска;
• Разрешение или запрет дистанционного пуска пожаротушения;
• Задание тактик запуска автоматического пожаротушения;
• Установка времени задержки, пуска средств пожаротушения после получения сигнала «ПОЖАР»;
• Разрешение или запрет алгоритма перезапроса пожарных извещателей в шлейфах пожарной сигнализации.

Технические характеристики ВЭРС-ПУ-М версия 3.1

Питание прибора:

• от сети переменного тока частотой (50+1) Гц, В 160…242
• от аккумулятора, В 13,0+1,5

• Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 42
• Мощность потребления прибора в дежурном режиме от сети 220 В без учета внешних нагрузок, ВА, не более 15
• Емкость резервного аккумулятора, А*ч: 7

  Время непрерывной работы при питании от резервного аккумулятора, не менее, ч:

• в дежурном режиме 30
• в режиме пожаротушения 1,5

• Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока без выдачи ложных извещений. При этом питание от сети индицируется светодиодом «СЕТЬ», а наличие заряженного резервного аккумулятора – светодиодом «АКБ».
• Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12+2,5
• Максимальный ток нагрузки прибора по группам выходов 12 В, А, не более 1
• Количество выходов управления оповещателями и табло, шт.: 6

  Параметры импульсов запуска:

• напряжение запуска, В: 24+3
• ток, А, не более 1
• длительность импульсов запуска, с, до 99
• задержка импульсов запуска, с 30; 60; 120
• максимальное количество ВЭРС РНП-01 на линии пуска 16

• Количество встроенных реле 4

  Условия эксплуатации:

• диапазон рабочих температур,°С -30...+50
• относительная влажность при температуре окружающего воздуха 25°С до 98 %

• Количество выходов интерфейса RS-485 2
