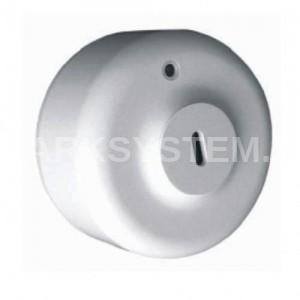

Квазар ИП 329-5М "Аметист" 02

Описание Квазар ИП 329-5М "Аметист" 02

Квазар ИП 329-5М "Аметист" 02 - предназначен для применения в зданиях и сооружениях бытового и производственного назначения (горение древесины, бумаги, пластика и т. д.). Максимальная дальность обнаружения очага загорания – 50 м, угол обзора – 90 градусов. Инерционность при регистрации пламени – не более 3 с.

Извещатель пожарный пламени ИП 329-5М "АМЕТИСТ" ® предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 220 до 280 нм. Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В.

В электрической схеме извещателя в качестве чувствительного элемента используется современный индикатор ультрафиолетового излучения, который позволяет обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. На приведенном графике видно, что узкая спектральная область чувствительности извещателя не пересекается с относительными характеристиками солнечного и вольфрамового света.

Поэтому, в отличие от аналогичных извещателей пламени работающих на преобразовании инфракрасной (ИК) области спектра света, установку ИП 329-5М можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или в непосредственной близости от осветительных приборов. Также извещатель не реагирует на источники теплового излучения.

Извещатель имеет большую дальность обнаружения очага пламени – до 50 или до 80 метров (в зависимости от варианта исполнения). Причем на этом расстоянии прибор обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатель удобен при техническом обслуживании. Для проверки его работоспособности допускается использовать светотехнический аналог, в качестве которого можно применять парафиновую свечу диаметром 25 мм или портативную газовую зажигалку с высотой пламени 3-4 см. Прибор регистрирует пламя светотехнического аналога на расстоянии до 4 м, что позволяет провести проверку его исправности без использования лестниц-стремянок или иных приспособлений. Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

Корпус изготовлен из белого глянцевого пластика-АБС импортного производства и имеет пыле-, брызгозащищённое исполнение. Степень защиты по ГОСТ 14254-96 – IP54. Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля и с помощью специального крепежно-юстировочного устройства, входящего в комплект поставки.

Технические характеристики Квазар ИП 329-5М "Аметист" 02

• Тип извещателя 2-х проводный
• Маркировка по взрывозащите -
• Конструкция извещателя со встроенный элементом
• Диапазон регистрируемого излучения 220…280нм (УФ)
• Дальность обнаружения тестового очага пожара, м: - ТП-5 (нефтепродукты) 80 - ТП-6 (спирты) 80
• Угол обзора, град: - в горизонтальной плоскости 90
• Напряжение питания, B: - постоянного тока - - по шлейфу сигнализации 12…30
• Ток потребления, мА: - в дежурном режиме не более 0.3 - в режиме «ПОЖАР» 25
• Степень защиты IP54
• Диапазон рабочих температур, °С-50…+55
• Габаритные размеры, мм: - извещатель 90х58 - выносной чувствительный элемен -
• Масса извещателя, кг, не более 0.14
