Описание 3V Model T(s) IP 7000 (EM)

3V Model T(s) - IP 7000 (EM)

3V Model T(s) в вариации:

• с контроллером IP 7000
• считывателями формата Em-Marine

Отличительная особенность — тонкий П-образный корпус и с крышкой из искусственного камня (s-stone) с возможностью установки дополнительного оборудования, например, биометрические панели, видеонаблюдение, алкотестер.

Преграждающие планки из нержавеющей стали типа «Антипаника» или «Стандарт» приобретаются отдельно.

Данный турникет оснащен встроенными считывателями карт формата Em-Marine и сетевым контроллером КДЕ 7 000 или контроллером RS485.

Программное обеспечение - в комплекте.

	напряжение питания 12В
	механическая разблокировка механизма
	возможна установка планок "Антипаника"
	пропускная способность в режиме свободного прохода 60 чел./мин, однократного - 30 чел./мин
	температурный диапазон от +1°C до +50°C
	2 направления прохода
	полимерная покраска
	светодиодная индикация в пульте управления

Турникет-трипод 3V Модель T(s) предназначен для организации контроля доступа на объект. Стойка турникета покрыта полимерным покрытием с нанесением лака «звездная ночь», что элегантно скрашивает строгие линии данной модели. Продолжением данной линии дизайна является крышка из искусственного камня (s-stone) с возможностью установки дополнительного оборудования, например, биометрические панели, видеонаблюдение, алкотестер, со встроенной светодиодной индикацией с технологическими отверстиями для возможности монтажа дополнительного оборудования.

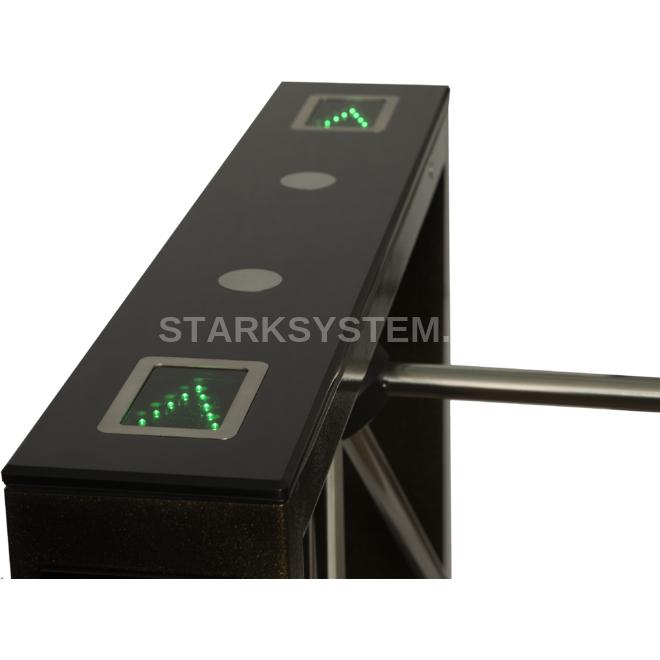

В отличие от более массивных аналогов на рынке, тумбовый трипод 3V разработан таким образом, что нагрузка при проворачивании планки распределяется между его двумя опорами, не приводя к постепенному расшатыванию корпуса. Под крышкой из камня располагается ниша (запирается на ключ, 2 ключа в комплекте), а в саму крышку встроено световое табло с индикацией разрешения прохода. Внешний облик данной модели подойдет проходным с повышенными требованиями к дизайну турникетов. Преграждающие планки из нержавеющей стали типа «Антипаника» или «Стандарт» приобретаются отдельно.

Современный дизайн позволяет вписать данную модель в любой интерьер, а в первую очередь на объектах, где предъявляются повышенные требования к внешнему виду. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован. Плата управления турникетом позволяет стыковать турникет с любой системой контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров. Плата управления оснащена входом подключения к пожарной сигнализации. Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели.  Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение. Механизм оснащен ключом механической разблокировки.

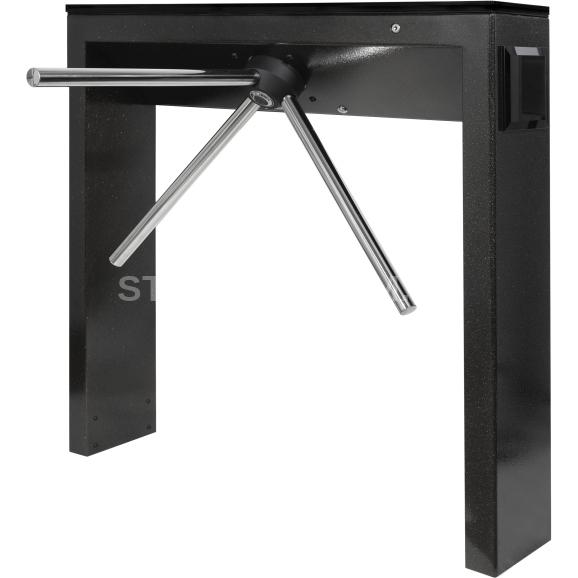

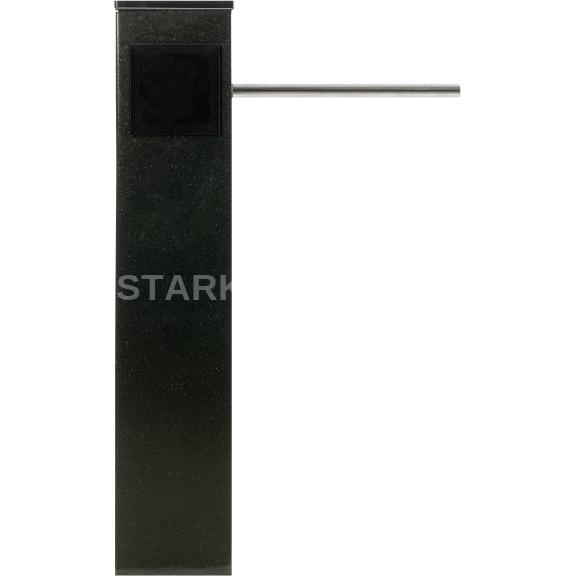

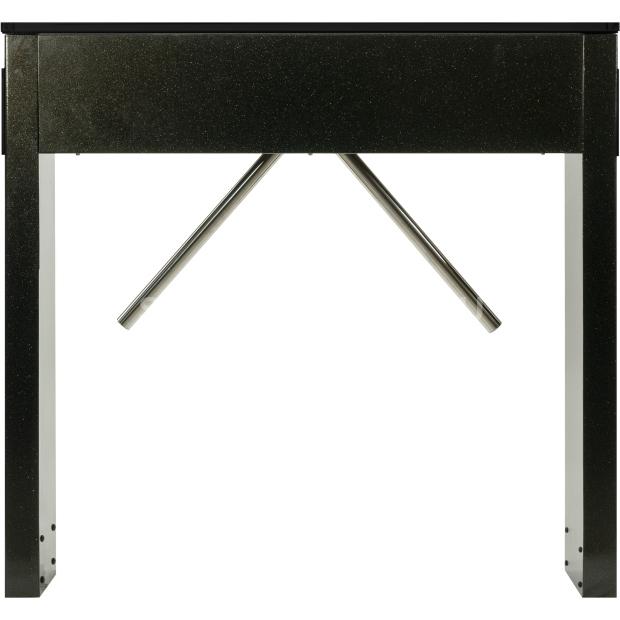

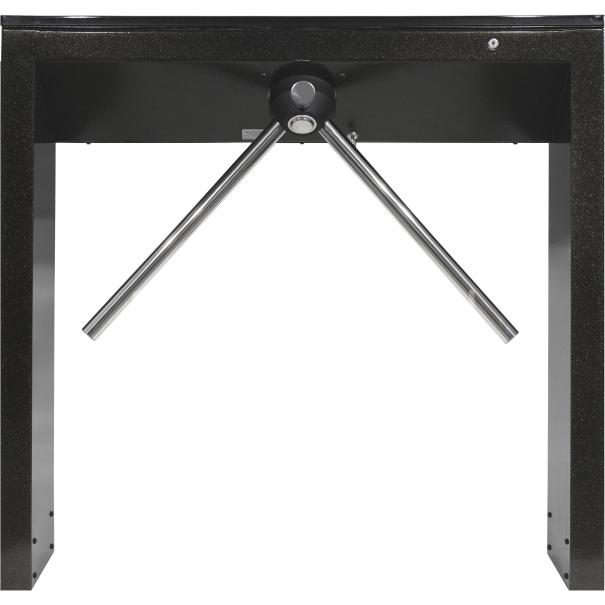

Турникет-трипод 3V Model T(s)

Общие сведения

Тумбовый электромеханический турникет-трипод 3V Model T(s) имеет те же технические характеристики, что и стоечные модели, однако благодаря своему конструктивному исполнению имеет ряд преимуществ. Во-первых, это надежность перекрытия прохода, во-вторых, удлиненный корпус позволяет установить несколько тумбовых турникетов в ряд без дополнительных ограждений: сами корпуса представляют собой формирователи прохода. При установке тумбовых турникетов в местах повышенной проходимости с большим количеством людей, толпа быстрее и эффективнее разделяется на отдельные потоки, проходящие через турникеты. Корпус тумбового турникета 3V Model T(s) имеет П-образный утонченный корпус с крышкой из искусственного камня (s-stone) с возможностью установки дополнительного оборудования, например, биометрические панели, видеонаблюдение, алкотестер. И подойдет для проходных с повышенными требованиями к дизайну турникетов.

3V Model T(s) также имеет в корпусе нишу, которая достаточно вместительна для установки контроллера или модуля доступа из нескольких устройств. В комплекте с тумбовым турникетом также идут два пластиковых кронштейна (установленных внутри корпуса) для возможности установки двух встроенных считывателей. С внешней стороны места поднесения идентификаторов (напротив считывателей) оформлены двумя заглушками из затемненного стекла, пропускающими свет от индикации считывателей. Крышка турникета из искусственного камня с технологическими отверстиями для возможности монтажа дополнительного оборудования, встроено световое табло с индикацией прохода. Возможность установки контроллера внутрь корпуса (ниша под крышкой), встроенных бесконтактных считывателей.

При условии, что на проходной обеспечен достаточно широкий эвакуационный выход с открываемыми ограждениями «Антипаника», к турникету можно приобрести преграждающие планки «Стандарт».

Также данному турникету можно приобрести комплект преграждающих планок «Антипаника»: конструкция данных планок позволяет освободить преграждаемый проход путем механического залома (вручную). Внутри каждой из трех планок в комплекте находится пружинный механизм, за счет которого сложенную планку можно вернуть в рабочее состояние одним движением.

Назначение, принцип работы и комплектация турникета 3V Model T(s)

Турникеты 3V Model T(s) – стильное и функциональное решение для проходных, где необходим износостройкий безотказный турникет-трипод с нишей для установки дополнительного оборудования или большой поток людей, который необходимо формировать в удобные потоки тумбовым корпусом. Обращаем внимание, что на главной плате управления турникетом имеются пожарные клеммы: при подключении турникета к пульту пожарной сигнализации, турникет автоматически перейдет в режим свободного прохода в обе стороны.

В случае, если при срабатывании пожарной тревоги вам или вашему заказчику необходимо, чтобы преграждающая планка складывалась автоматически, советуем рассмотреть стоечный турникет 3V Model A с автоматическими планками «Антипаника».

В комплект трипода 3V Model T(s) входят все необходимые компоненты: сам турникет, два основания крепления к полу, кабель питания (ШВВП) длиной 6 метров, пульт проводной для управления турникетом с кабелем 6 метров, паспорт с гарантийным талоном и упаковка, а также два пластиковых кронштейна для установки считывателей: мы продумали материал кронштейнов таким образом, потому что считыватели, как правило, нежелательно устанавливать на металл.

Также же забудьте приобрести подходящие по техзаданию преграждающие планки (в этом разделе): важно помнить, что преграждающие планки другого производителя не подойдут к турникетам 3V.

Кабель пульта турникета можно удлинить при помощи обычной витой пары на расстояние более 300 метров. Однако при таких нестандартных условиях желательно связаться с нашей технической поддержкой для уточнения деталей, наши специалисты всегда проконсультируют вас по деталям и особенностям такого подключения.

Что касается упаковки, мы стараемся максимально защитить нашу продукцию во время транспортировки и хранения. Все тумбовые турникеты пакуются в коробки из сотового картона (не гофрокартона, который используют некоторые партнеры по рынку). Сотовый картон намного прочнее «гофры», а также имеет достаточную ширину стенок, чтобы устоять от сквозных отверстий во время перевозки, погрузки или разгрузки оборудования. Все коробки также имеют усиленные грани из прессованного картона, поэтому турникеты нашего производства удобно перевозить и складировать: коробки с тумбовыми турникетами можно класть горизонтально (на широкую грань), а также ставить в ряд вертикально, все маркировки для сотрудников перевозчика и склада присутствуют.

Особенности дизайна

Профессионал в СКУД, а особенно в области турникетов и других преграждающих устройств сразу заметит, что корпуса турникетов-триподов 3V не настолько массивны, как их аналоги от других производителей. И это не случайность: конструкторы компании ТривиТех потратили месяцы на разработку, тестирование и отладку работы одного из самых компактных и отказоустойчивых механизмов турникета-трипода на рынке, он был назван «SLIM-механизмом».

Технические особенности трипода 3V Model T(s): механизм турникета

Механизм турникетов 3V – это собственная разработка нашей компании, продуманная до мельчайших деталей. Полный цикл производства оборудования происходит на нашем заводе в Минске. Во всех моделях линейки триподов вне зависимости от цены ставится один и тот же механизм, даже в самых бюджетных. Очевидно, что детально продуманное устройство механизма турникета обеспечивает отказоустойчивость всего трипода.

Все наши турникеты обладают уникальной характеристикой: механической памятью.

Давайте опишем эту функцию простыми словами. Предположим, на проходной утром человек торопится пройти через турникет, наваливается на планку, срабатывает блокировка механизма, а потом он подносит карточку к считывателю, но турникет не проворачивается. Все потому, что несмотря на наличие его карточки в базе, турникет находится в заблокированном состоянии, потому что на планку оказывается внешнее давление.

Теперь рассмотрим, что обычно происходит с турникетами других производителей. Сначала планку необходимо отпустить, механизм снимет блокировку, но после этого сразу планку провернуть нельзя, нужно снова поднести карточку к считывателю, и лишь потом осуществить проход.

Турникеты 3V с механической памятью запоминают, что во время оказания давления на планку был подан управляющий сигнал на открытие (например, поднесена карточка), поэтому, как только давление на планку пропадет, ее сразу можно провернуть без дополнительных действий.

Еще одной необходимой особенностью турникета 3V Model T(s) является механическая принудительная разблокировка ключом. Наши турникеты, как и многие другие, можно настроить на свободный проход в обе стороны. Но все же что делать, если электроника не сработает или даст сбой? Как в голливудских фильмах всегда есть запасной вариант в виде кнопки под стеклом или ключа в приборной панели, так и в наших турникетах с принудительной разблокировкой вы всегда можете вручную разблокировать механизм ключом, 2 штуки поставляются в комплекте.

Сердцем всего механизма турникетов 3V является модуль двигателей. Двигателей в механизме 2, они производятся на заводе-партнере в КНР по нашим чертежам и техзаданию. Наработка на отказ: более 18 млн. циклов. Мы тестируем этот модуль трижды в процессе сборки, поэтому попасть на заводской дефект практически невозможно.

Особенность работы модуля двигателей наших механизмов в том, что питание на них подается не постоянно, а лишь в те моменты, когда поступает сигнал с главной платы управления турникетом. Такой импульс всего в пол-ампера (0,5А) обеспечивает долговечность работы всего устройства и сильно снижает износ механизма.

В целом, дополнительный плюс всех турникетов 3V – это минимальное энергопотребление, особенно в сравнении с моделями на электродвигателях. Лишь модель с автоматическими планками потребляет заметно больше своих «братьев» с отдельно поставляющимися преграждающими планками, эта особенность диктуется наличием электромагнита внутри механизма, который должен постоянно находиться под напряжением, удерживая преграждающую планку в рабочем режиме.

В центре механизма располагается гидравлический демпфер. Он служит для плавного довода механизма (и планок) и исключает жесткие удары составных элементов механизма.

Верным будет замечание, что демпфер есть практически во всех турникетах-триподов и других производителей. Однако особенность конструкции 3V заключается в том, что вал демпфера направлен вверх. Гравитация работает на нас, и вытекание из него жидкости даже со временем просто невозможно.

В правой части механизма находится модуль довода, он состоит из ролика и рычага довода и двух пружин. При помощи двух пружин можно регулировать силу довода во время пусконаладки уже на объекте.

Важным фактом о механизме турникетов 3V является полное гальвано-цинковое покрытие абсолютно всех металлических комплектующих механизма 3V, это необходимо во избежание коррозии. Часть элементов после оцинковки дополнительно покрываются полимерным покрытием. Такая защита от коррозии необходима даже когда турникет установлен внутри помещения, в холлах и на проходных влажность всегда повышена в зимний и демисезонный периоды.

Что касается обслуживания турникетов нашего производства, оно требуется не чаще одного раза в год: смазка двух узлов займет не более 10 минут.

Технические характеристики 3V Model T(s) IP 7000 (EM)

тип турникета	турникет-трипод тумбовый электромеханический
преграждающие планки	приобретаются отдельно: "Стандарт" или "Антипаника"
диаметр преграждающей планки (нержавеющая сталь)	32 мм
масса турникета брутто	59 кг
напряжение питания турникета	12 ± 1,2 В
максимально потребляемый ток	0,8 А

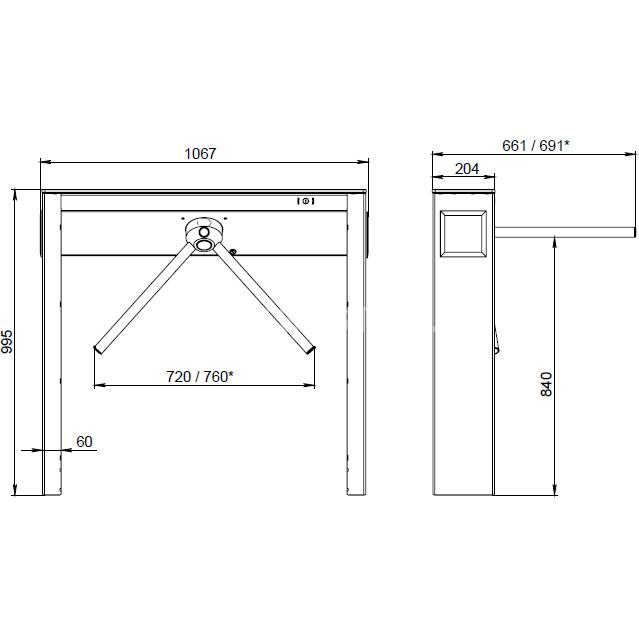

габаритные размеры турникета без установленных преграждающих планок, ДхШхВ	1070х205х995 мм
габаритные размеры турникета с установленными преграждающими планками «Стандарт», ДхШхВ	1070х665х995 мм
габаритные размеры турникета с установленными преграждающими планками «Антипаника», ДхШхВ	1070х695х995 мм
дополнительно	ниша в корпусе, закрываемая на ключ, два пластиковых кронштейна для считывателей
количество направлений прохода	2
довод преграждающих планок	плавный, за счет демпфера
пропускная способность в режиме свободного прохода	60 чел./мин
пропускная способность в режиме однократного прохода	30 чел./мин
срок эксплуатации	8 лет
механизм	гальвано-цинковое покрытие металлических частей механизма
температурный диапазон эксплуатации	+1°C до +50°C
покрытие корпуса	полимерное, крышка из искусственного камня
наработка на отказ, не менее	4 600 000 циклов
особенности	светофорные диоды Cree в табло, встроенном в крышку из стекла; светодиодная индикация в пульте управления, наличие радиопрозрачных окошек для установки считывателей на боковых поверхностях изделия
гарантийный срок эксплуатации	36 мес. (24 мес. для продукции, выпущенной до 31.12.2019)



Для расчета доставки и транспортных затрат:

• изделие и комплектация пакуются в деревянный ящик (1 место);
• размеры коробки: 1130х1110х265 мм.



Комплектация

турникет	1 шт.
основа крепления к полу	2 шт.
пластиковый кронштейн для установки считывателей	2 шт.
проводной пульт с кабелем длиной 6 метров	1 шт.
кабель питания длиной 6 метров	1 шт.
ключи разблокировки турникета	2 шт.
ключ открывания корпуса турникета	2 шт.
руководство по эксплуатации (паспорт)	1 шт.
упаковка	1 шт.

Важно!

• комплект преграждающих планок из прочной нержавеющей стали («Стандарт» либо «Антипаника») приобретается отдельно;
• рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.
