Рубеж МС-4

Описание Рубеж МС-4

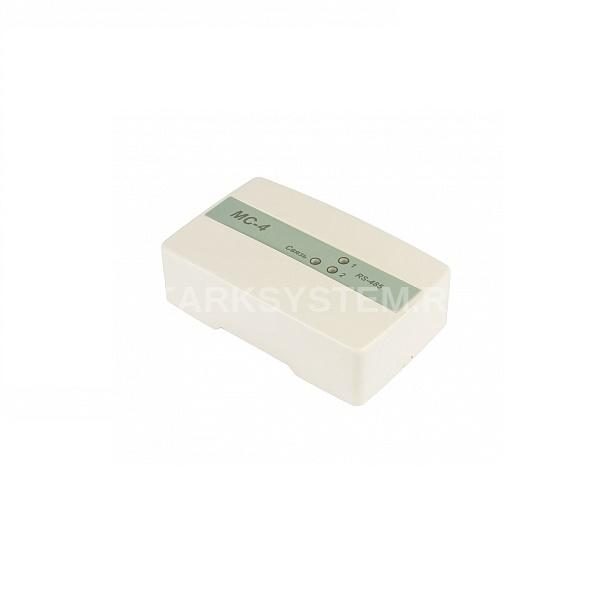

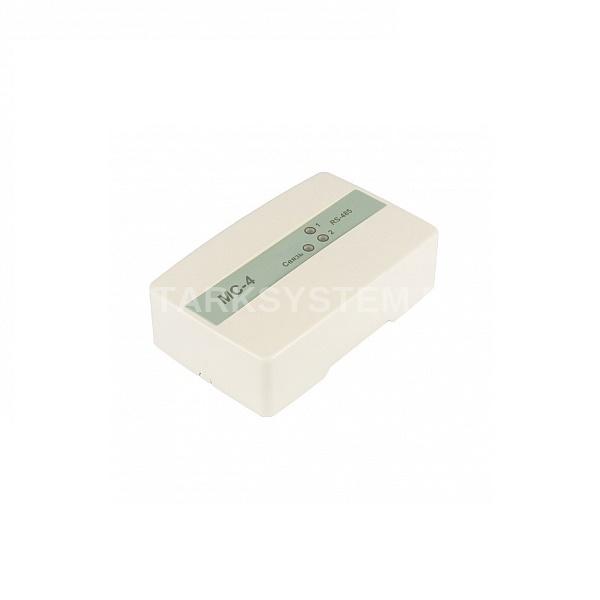

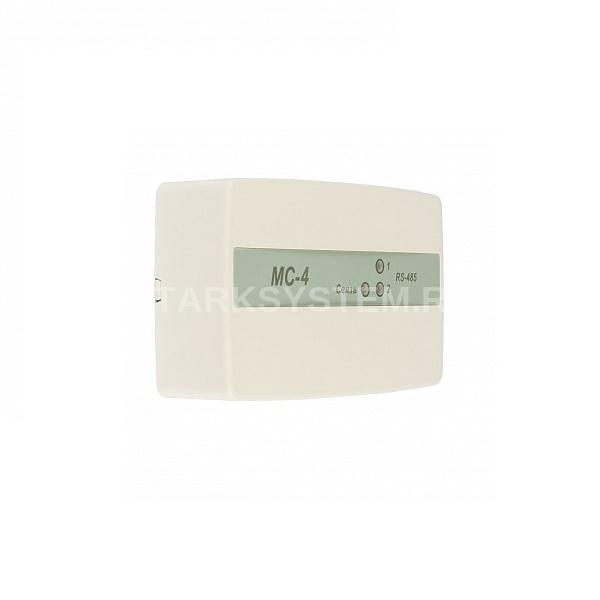

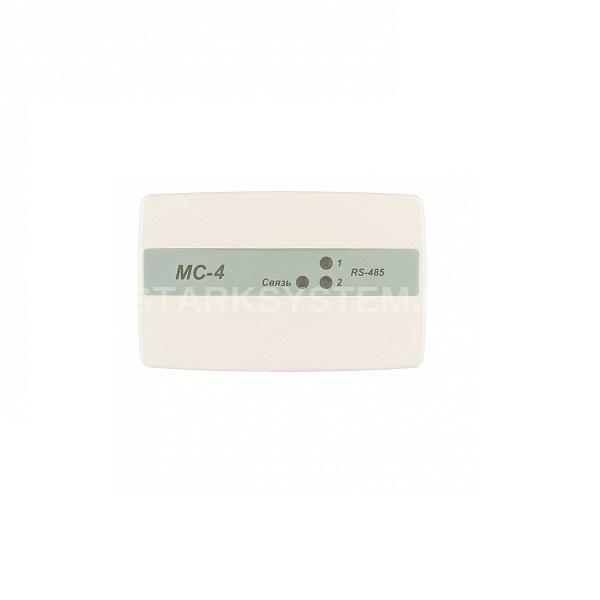

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard. Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм РУБЕЖ с системой передачи извещений по GSM каналам НАВИГАРД. Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов тм РУБЕЖ и доставку их до передатчика NV2050. Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчик NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции. Питание МС-4 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущегосостояния МС-4. Светодиодный индикатор РАБОТА:

при наличии обмена с ППКП мигает с частотой 10 Гц. Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе передачи извещений по GSM каналам НАВИ- ГАРД, необходимо выполнить следующие действия: подключить модуль сопряжения МС-4 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485; подключить модуль сопряжения МС-4 к передатчику NV2050 че- рез COM порт. Перед монтажом МС-4 должен быть предварительно сконфи- гурирован. Для конфигурирования необходимо подключить МС-4 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec версии не ниже 3.12. Запустить Firesec Администратор, от- крыть Дизайнер проекта. В список устройств добавить МС-4, выста- вить ему адрес в диапазоне от 1 до 100. Перед записью конфигура- ции убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации при- бора производиться не будет. Выделить МС-4 в списке устройств, от- крыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».

Технические характеристики Рубеж МС-4

• Питание: 12 В или от USB ПК
• Количество интерфейсов для подключения:     -ППКП тм РУБЕЖ – RS-485, гальванически развязанный - 1     -Передатчика NV 2050 – COM порт согласно схеме - 1     -USB – для конфигурирования: - 1
• Длина кабеля интерфейса RS-485, не более: 1000 м
• Длина кабеля интерфейса USB, до: 2м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от 0 до плюс 40°С
• Средний срок службы, не менее: 10 лет
